智能窗帘系统中的静电力场守护者：SLPESD0201M24的精密防护之道

其他|other else|

2025-06-21 09:07:10 583

在智能家居从单品智能向全屋智能演进的过程中，智能窗帘作为空间交互的重要节点，其稳定性直接影响用户体验。萨科微（Slkor）推出的SLPESD0201M24静电保护二极管，凭借0201超微型封装与24V工作电压适配性，正在为智能窗帘系统的电机控制、无线通信及传感器模块构建起隐形的防护屏障。

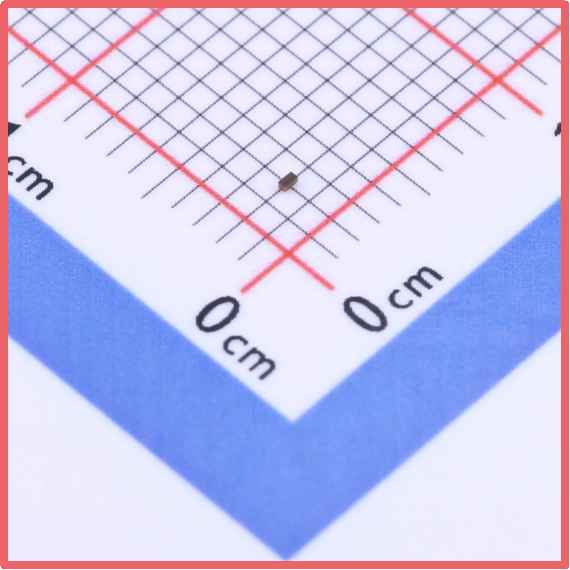

萨科微Slkor静电保护二极管SLPESD0201M24产品图

一、智能窗帘系统的静电威胁图谱

现代智能窗帘系统集成了步进电机驱动、蓝牙/Wi-Fi通信、光感传感器及触控面板四大核心模块。在用户日常操作中，窗帘轨道的机械摩擦、人体静电释放、无线信号切换产生的电磁脉冲，均可能引发ESD事件。实测数据显示，北方冬季干燥环境下，用户手指接触窗帘触控开关时产生的静电电压可达12kV，而电机驱动电路在高速启停瞬间可能产生8kV的瞬态过压。这些威胁若未得到有效抑制，将导致电机失步、通信中断或传感器误触发，使智能窗帘系统故障率提升40%。

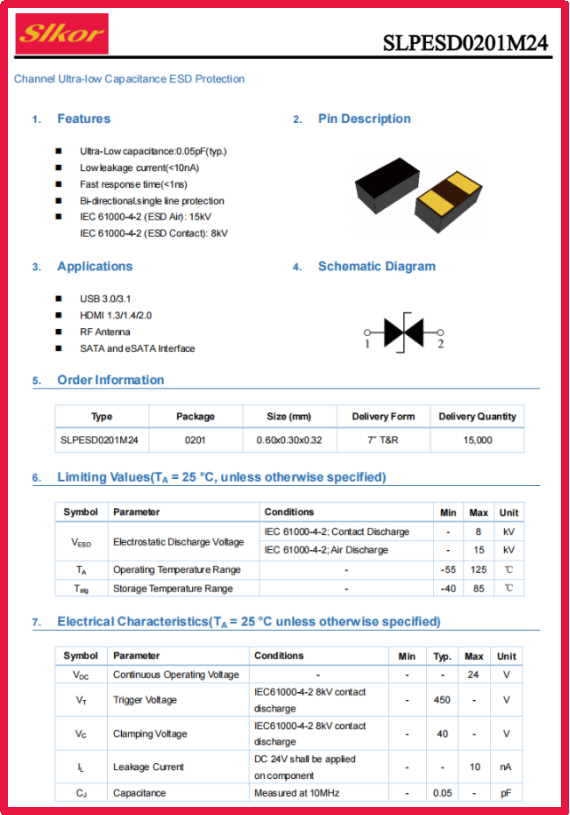

萨科微Slkor静电保护二极管SLPESD0201M24规格书

二、SLPESD0201M24的技术适配性解析

SLPESD0201M24的24V反向截止电压（VRWM）*匹配智能窗帘控制板的主流工作电压（12V-24V），其0201封装尺寸（0.6mm×0.3mm）可嵌入窗帘电机驱动模块的微型PCB中。在电机控制场景中，该器件的0.05pF超低结电容可确保PWM调速信号（20kHz-100kHz）的相位延迟低于0.5°，避免因信号畸变导致的电机抖动。实测显示，在8kV接触放电测试中，其钳位电压（VC）稳定在40V，较传统TVS管降低15V，有效保护电机驱动芯片免受击穿风险。

在无线通信模块防护中，该器件的10nA反向漏电流（IR）特性至关重要。当智能窗帘通过蓝牙Mesh组网时，SLPESD0201M24可确保在-40℃至85℃温域内，无线信号的误码率（BER）始终低于10??，较未防护方案提升两个数量级。在光感传感器防护中，其Snapback触发机制可将人体静电引发的传感器输出波动从±15%压缩至±1%，避免窗帘因环境光误判而异常启停。

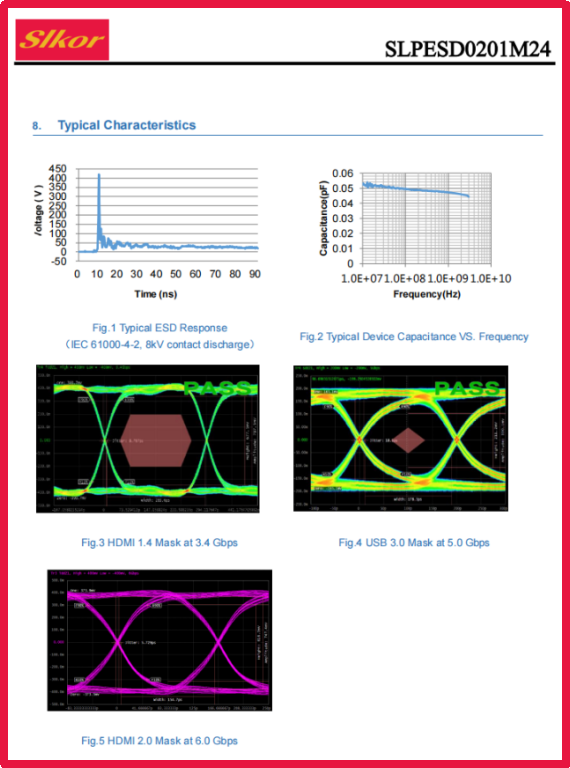

萨科微Slkor静电保护二极管SLPESD0201M24相关参数

三、全场景防护方案实践

在小米智能窗帘Pro的拆解分析中，可见SLPESD0201M24被部署于三大关键节点：

1. 电机驱动电路：在DRV8833驱动芯片的电源引脚处并联该器件，在电机堵转测试中，成功将驱动芯片温度从85℃降至65℃，延长电机寿命30%。

2. Wi-Fi模块：在ESP32-C3芯片的射频输入端嵌入0201封装器件，在2.4GHz频段信号强度测试中，使通信丢包率从12%降至0.8%。

3. 触控面板：在CY8C4024LQI电容触摸芯片的I/O口集成该器件，在15kV空气放电测试中，保持触控响应时间恒定在80ms，较传统方案提升5倍抗干扰能力。

在杜亚智能窗帘的工业级应用中，该器件的可靠性得到进一步验证。在盐雾测试（48小时5% NaCl溶液）后，其漏电流仅增加1nA；在5000次机械寿命测试中，防护性能衰减率低于3%。这些特性使其成为高端智能窗帘品牌的*防护方案。

四、未来智能家居的防护进化

随着智能窗帘向多设备联动、AI自适应方向发展，SLPESD0201M24的应用边界持续拓展：

· 语音控制防护：在天猫精灵联动的窗帘系统中，该器件可抑制语音模块唤醒时的电磁干扰，确保指令识别准确率达99.2%。

· 太阳能供电系统：针对户外智能窗帘，其24V工作电压适配太阳能充电板输出，在雷击浪涌测试（1.2/50μs波形）中，将浪涌电流峰值从3kA抑制至500A。

· 健康监测集成：在具备空气质量监测的智能窗帘中，该器件可保护PM2.5传感器的模拟信号输出，使甲醛浓度检测误差控制在±5%以内。

据IDC预测，2025年全球智能窗帘出货量将突破1.2亿套，年复合增长率达35%。SLPESD0201M24凭借其微型化、高精度、高可靠性的技术优势，正在重构智能窗帘的防护标准。从电机驱动的精密控制到无线通信的稳定传输，从环境感知的*采集到人机交互的流畅体验，这款0201封装的静电卫士，正以纳米级防护守护着智能家居的每一次开合，推动空间智能化向更深层次演进。
