智能健康设备的隐形卫士：SLESD5Z5V0静电保护二极管技术解析

其他|other else|

2025-05-27 11:26:56 849

在*健康意识觉醒的今天，智能手环、健康监测仪、家用医疗器械等设备正以每年超20%的增速渗透日常生活。这些设备通过生物传感器实时采集心率、血氧、体温等生命体征数据，为健康管理提供科学依据。然而，在精密的传感器阵列与无线传输模块背后，静电放电（ESD）这一隐形杀手正威胁着设备的稳定性。本文将以SLESD5Z5V0静电保护二极管为核心，揭示其在智能健康设备中的关键防护价值。

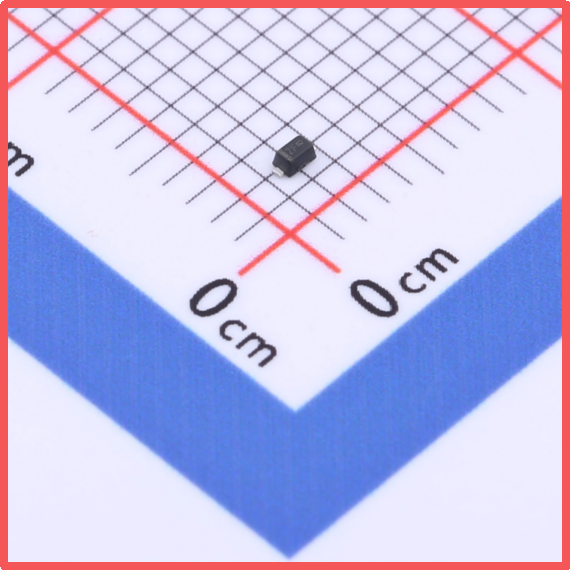

萨科微Slkor静电保护二极管SLESD5Z5V0产品图

一、智能健康设备的ESD挑战：微小元件遭遇强干扰

智能健康设备的交互界面高度集成化，触控屏、生物电极、无线充电线圈等敏感元件直接暴露在使用环境中。当人体携带静电（如冬季衣物摩擦产生的数千伏电压）接触设备时，可能引发三大危害：

1. 传感器精度失准：ESD冲击可能导致MEMS传感器零点漂移，使心率监测误差超过±5%；

2. 通信模块宕机：蓝牙/Wi-Fi芯片在ESD冲击下可能出现数据包丢失，导致健康数据同步失败；

3. 电路元件损伤：反复ESD冲击会加速电容、电阻等元件老化，缩短设备使用寿命。

以医用级血氧仪为例，其光电传感器对电压波动极为敏感，单次ESD事件即可能造成测量数据偏差超10%，直接影响临床诊断准确性。

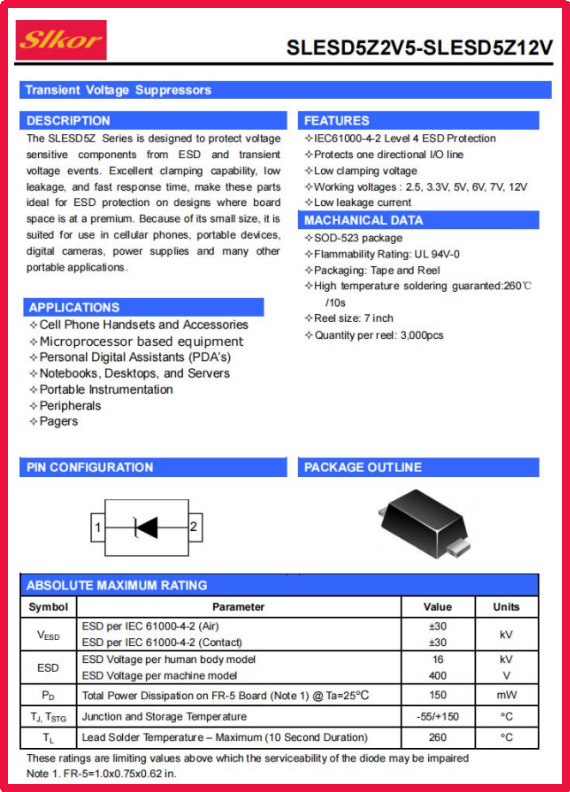

萨科微Slkor静电保护二极管SLESD5Z5V0规格书

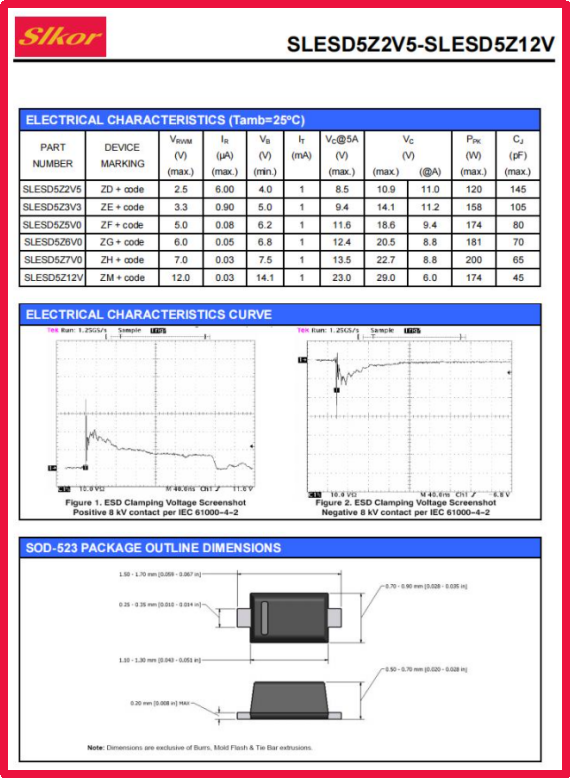

萨科微Slkor静电保护二极管SLESD5Z5V0相关参数

二、SLESD5Z5V0技术特性：*匹配健康设备需求

作为专为便携式设备设计的ESD防护器件，SLESD5Z5V0以SOD-523超小型封装（尺寸仅1.2×0.8mm）实现高效防护，其核心参数设计充分匹配智能健康设备需求：

VRWM=5V（反向截止电压）
与健康设备主流的3.3V/5V供电系统*匹配，确保在正常工作电压下保持高阻态，避免信号衰减。

VBR min=6.2V（击穿电压下限）
当ESD电压超过6.2V时，二极管迅速导通，将电压钳位在安全范围。该阈值设计可有效过滤开关电源噪声等低幅值干扰，同时对真正威胁性的高压ESD做出响应。

VC=11.6V（钳位电压）
在IEC 61000-4-2（接触放电±8kV）测试中，SLESD5Z5V0可将瞬态电压限制在11.6V以内，远低于健康设备主控芯片（通常耐压12-15V）的承受极限，形成可靠保护屏障。

CJ=80pF（结电容）
适度电容设计在信号完整性与防护性能间取得平衡。以心电图监测为例，80pF电容对0.1-100Hz生物电信号的衰减率低于0.2dB，确保采集数据不失真。

IR=0.08μA（反向漏电流）
在5V工作电压下，漏电流仅0.08微安，年功耗不足0.007mWh，对电池供电的健康设备续航影响可忽略不计。

三、智能健康设备中的典型应用场景

生物传感器防护
在光电容积描记（PPG）传感器电路中，SLESD5Z5V0并联于传感器引脚与地之间，实时泄放人体静电。其快速响应时间（<1ns）可有效抑制ESD产生的电磁干扰（EMI），避免心率监测数据跳变。

无线充电接口保护
针对无线充电线圈的馈线，SLESD5Z5V0采用π型滤波网络设计，在抑制ESD的同时，其80pF电容与电感组成低通滤波器，可衰减充电过程中的高频噪声，提升充电稳定性。

触控操作界面防护
在电容式触控屏电路中，SLESD5Z5V0部署在触控芯片I/O口，既防止ESD冲击触控传感器阵列，又避免高压反灌至主控芯片，确保操作流畅无卡顿。

四、结语：隐形守护者的未来演进

随着智能健康设备向医疗级精度、多模态监测等高端功能升级，对ESD防护的要求将更加严苛。SLESD5Z5V0所代表的“小尺寸、低电容、高集成”技术方向，正成为行业主流解决方案。未来，通过与健康设备主控芯片的深度协同设计，ESD防护器件或将实现自适应阈值调节、故障诊断等智能化功能，进一步筑牢健康监测的安全基石。

在每一次用户佩戴健康设备记录生命体征的瞬间，SLESD5Z5V0都在默默执行着它的使命——将看不见的威胁化解于无形，让科技的关怀真正触达健康管理。

萨科微slkor静电保护二极管（TVS）

萨科微slkor荣誉资质和科研成果

关于萨科微slkor：

萨科微积极融入产业生态圈，把公司打造成为合作共赢的平台。萨科微官网开辟了技术交流、名家专栏、资料查询、资讯展播、行业应用等专栏，希望成为信息对接、观点碰撞的空间、促进学术和思想交流的殿堂。萨科微秉承 “守正”、“精进”、“坚韧”、“细节”的企业文化，和“己所不欲勿施于人”的公平、开放、合作的企业伦理，与公司同事、供应商、代理商、客户、社会协同发展，早日“成为全球半导体领导企业”，用技术和产品推动*发展！

SLESD5Z5V0?至产品详细网页
