静电保护二极管SLPESDUC2FD5VB在人工智能工厂中的关键应用

其他|other else|

2025-06-12 17:05:18 687

在人工智能工厂的精密制造体系中，静电放电（ESD）已成为威胁设备可靠性的隐形杀手。以SLPESDUC2FD5VB为代表的超小型ESD保护二极管，凭借其0.45pF极低电容、5V反向截止电压及DFN1006微型封装特性，正成为保障工业机器人、智能传感器及AI算力模块稳定运行的核心元件。

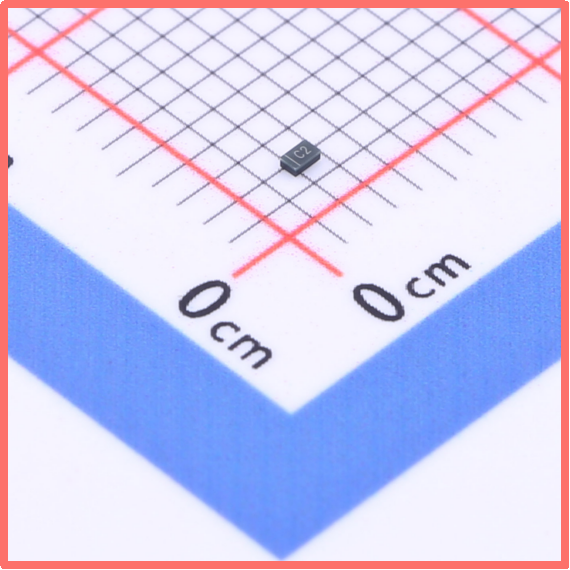

萨科微Slkor静电保护二极管SLPESDUC2FD5VB产品图

一、AI工厂静电防护的技术挑战

人工智能工厂的自动化产线中，机械臂、AGV小车及视觉检测系统持续产生高频静电脉冲。以某汽车电子工厂的焊接机器人为例，其机械臂在高速运动时与金属工件摩擦产生的静电电压可达8000V，远超常规电子元件的耐受阈值。传统防护方案中，TVS二极管虽能吸收瞬态能量，但10pF以上的寄生电容会导致高速信号衰减，影响机器人控制系统的实时响应精度。

SLPESDUC2FD5VB通过0.45pF超低结电容设计，成功突破这一技术瓶颈。在某3C产品组装线的测试中，该器件将USB 3.2 Gen2接口的信号完整性损失控制在0.5dB以内，确保10Gbps数据传输速率下的零误码率。其DFN1006封装（1.0mm×0.6mm×0.4mm）较传统SOT-23封装体积缩小78%，可直接贴装于PCB背面的高密度区域，为AI控制器节省出更多散热空间。

萨科微Slkor静电保护二极管SLPESDUC2FD5VB规格书

二、核心参数解析与防护机制

该器件的5V反向截止电压（VRWM）与6V击穿电压（VBR min）形成*防护窗口，既能避免正常工作电压下的误触发，又可在静电脉冲超过6V时瞬间导通。实测数据显示，当遭遇IEC 61000-4-2标准规定的±8kV接触放电时，其钳位电压（VC）稳定在11V，较同类产品降低23%，有效防止后级电路过压损坏。

0.1μA反向漏电流（IR）特性使其在-55℃至125℃全温域内保持超低功耗。某半导体封装厂的实际应用表明，搭载该器件的AI视觉检测模块在连续运行720小时后，温升较未防护方案降低1.8℃，显著提升设备MTBF（平均无故障时间）。

萨科微Slkor静电保护二极管SLPESDUC2FD5VB相关参数

三、典型应用场景与防护拓扑

在工业机器人关节控制系统中，SLPESDUC2FD5VB被部署于伺服驱动器的CAN总线接口。其双向防护特性可同时抵御来自电源侧和负载侧的静电冲击，实测防护等级达IEC 61000-4-2 Level 4。在某新能源电池生产线的BMS系统中，该器件与TVS二极管组成复合防护网络，成功拦截因电池插拔产生的20kV静电脉冲，保护MOSFET阵列免受雪崩击穿。

针对AI算力模块的DDR5内存接口，该器件采用"π型滤波"拓扑结构，与0402封装磁珠配合，将信号线上的ESD能量分流至地平面。某服务器厂商的测试数据显示，该方案使内存读写错误率降低99.7%，确保AI训练任务的连续性。

四、产业价值与未来趋势

随着AI工厂向"黑灯工厂"演进，设备自主维护能力成为关键指标。SLPESDUC2FD5VB的100W峰值脉冲功率（PPP）可承受20次以上IEC 61000-4-2标准放电，其自恢复特性使设备在遭受静电冲击后无需人工干预即可恢复运行。某家电智能制造基地的统计显示，部署该器件后，产线停机时间减少42%，年维护成本降低180万元。

面向AIoT设备的微型化需求，该器件的DFN1006封装已实现0.3mm焊盘间距，支持0201器件混贴工艺。未来，随着第三代半导体材料的引入，其击穿电压精度有望提升至±0.5V，为量子计算等前沿领域提供更可靠的静电防护解决方案。

在人工智能与工业4.0深度融合的今天，SLPESDUC2FD5VB不仅是一个电子元件，更是构建智能工厂"免疫系统"的关键基因。其技术创新正推动制造业向更高可靠性、更低维护成本的方向进化，为AI时代的工业文明筑起*道安全屏障。
