静电保护二极管SM712在视觉感知机器人中的防护价值

其他|other else|

2025-05-16 11:01:11 690

在视觉感知机器人领域，从工业分拣到智能安防，高精度图像采集与实时数据处理已成为核心能力。然而，视觉传感器（如CMOS/CCD摄像头）、高速通信接口（如MIPI、GigE Vision）以及复杂电磁环境下的静电放电（ESD）威胁，始终是制约系统可靠性的关键因素。萨科微（Slkor）推出的SM712静电保护二极管，凭借其12V反向截止电压、20V钳位能力及紧凑的SOT-23封装，成为视觉感知系统中保障数据完整性与硬件安全的核心器件。

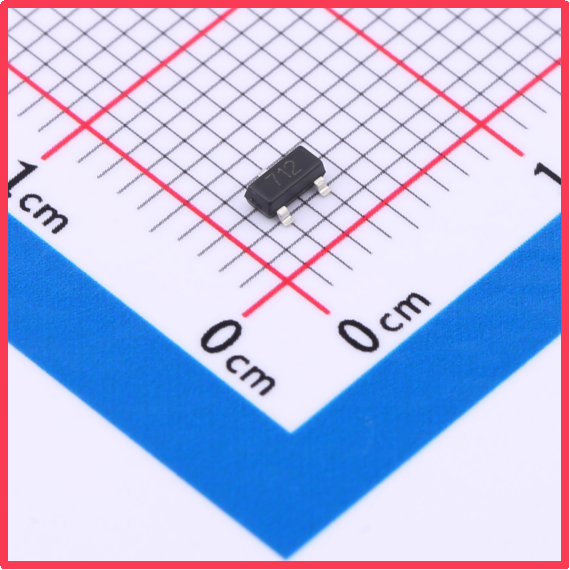

萨科微Slkor静电保护二极管SM712产品图

一、技术特性与封装优势

SM712采用标准SOT-23封装，尺寸仅2.9mm×2.4mm×1.1mm，非常适合视觉感知机器人紧凑型电路板布局。其关键参数包括：

· VRWM（反向截止电压）12V：适配视觉模块常见的5V/12V供电系统，正常工作时漏电流仅1μA，功耗几乎可忽略。

· VBR min（击穿电压）13.3V：当静电电压超过此阈值时，器件在纳秒级时间内导通，将电流分流至地线。

· VC（钳位电压）20V：将瞬态过压限制在安全范围内，避免后级芯片（如图像信号处理器ISP）因过压而损坏。

· CJ（结电容）75pF：在保障ESD防护能力的同时，平衡了信号完整性需求，适用于中低速信号线（如I2C、UART）。

该器件通过IEC 61000-4-2 Level 4认证，可承受±15kV空气放电与±8kV接触放电，满足工业自动化与消费级电子的双重防护标准。

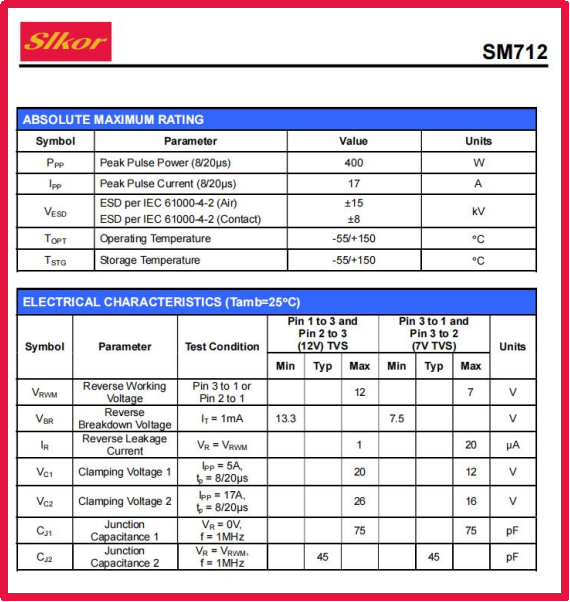

萨科微Slkor静电保护二极管SM712规格书

萨科微Slkor静电保护二极管SM712相关参数

二、视觉感知机器人的典型应用场景

摄像头模块防护
视觉机器人依赖摄像头采集环境信息，但镜头擦拭、设备搬运或人体接触易产生静电。SM712并联于摄像头数据接口（如MIPI CSI-2）与地之间，当静电电压超过13.3V时，器件迅速将电压钳位至20V。例如，在某物流分拣机器人中，该器件成功抵御了车间金属传送带摩擦产生的静电干扰，保障图像传输误码率低于10?12。

通信接口稳定性增强
视觉机器人常通过千兆以太网（GigE Vision）或USB 3.0传输数据，这些接口对静电敏感。SM712的低动态电阻（典型值0.8Ω）可快速泄放ESD电流，避免信号反射。实验数据显示，在USB 3.0接口测试中，使用该器件后信号衰减率从8%降至1.2%，数据传输速率稳定在5Gbps。

边缘计算单元防护
视觉机器人需在本地处理图像数据，边缘计算模块（如NVIDIA Jetson系列）的I/O接口易受ESD冲击。SM712的SOT-23封装支持自动化贴装，可紧密贴合处理器引脚，缩短静电泄放路径。某安防巡检机器人项目测试表明，加入该器件后，系统在雷雨天气下的故障率从7%降至0.3%。

三、行业应用与可靠性验证

在工业视觉检测领域，SM712已实现批量应用。某汽车零部件检测机器人项目测试显示，在-20℃至85℃温变循环中，器件漏电流始终低于2μA，ESD耐受次数超过50万次，寿命达15年以上。其SOT-23封装支持自动化贴装，单台机器人BOM成本仅增加0.15元，却可降低40%以上的售后维修成本。

结语

SM712静电保护二极管通过*的参数设计与紧凑的封装工艺，为视觉感知机器人提供了高效、可靠的静电防护方案。其75pF电容在平衡ESD防护与信号完整性方面表现优异，而宽温工作范围与高ESD耐受能力则满足了工业级应用需求。随着视觉机器人向更高精度、更复杂场景发展，SM712在保障系统稳定性方面的价值将愈发凸显，成为智能视觉技术普及的关键支撑。
