在高速发展的现代电子系统中，瞬态电压抑制已成为确保设备稳定运行的关键技术之一。而瞬态抑制二极管（Transient Voltage Suppressor Diode，简称TVS二极管）作为半导体分立器件的重要成员，在保护电路免受瞬态过电压冲击方面发挥着不可替代的作用。本文将深入探讨SMDJ26CA这款瞬态抑制二极管，通过详细解析其关键参数，揭示其在电路保护领域的*表现。

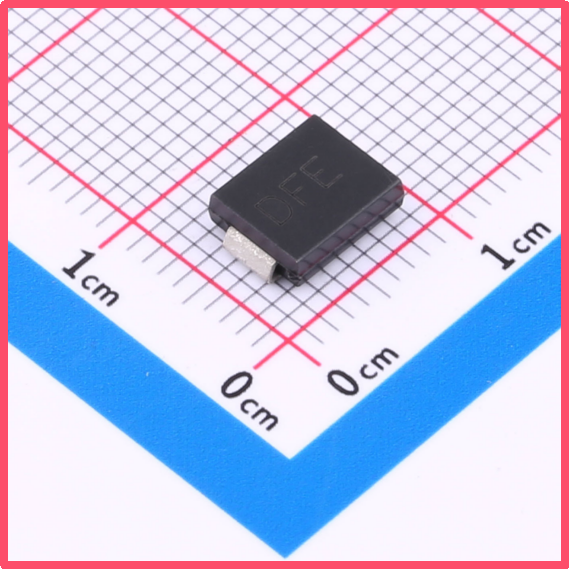

萨科微Slkor瞬态抑制二极管SMDJ26CA产品图

SMDJ26CA是一款专为表面安装应用设计的瞬态抑制二极管，其封装形式为SMC，这种封装不仅优化了电路板空间，还提供了*的电气性能和热稳定性。该器件的关键参数如下：工作峰值反向电压（VRWM）为26V，这意味着在不超过此电压的情况下，二极管能够稳定工作，为电路提供可靠的保护。击穿电压最小值（VBR min）为28.9V，这一参数定义了TVS二极管开始导通并抑制过电压的电压阈值。击穿电压范围的设计使得SMDJ26CA能够灵活应对不同电路中的过电压情况，确保在关键时刻迅速响应，有效抑制瞬态过电压。

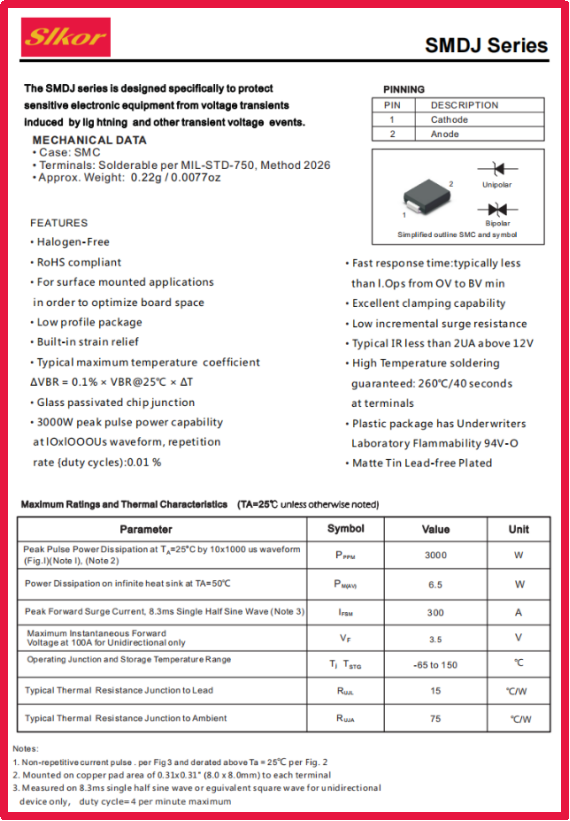

萨科微Slkor瞬态抑制二极管SMDJ26CA规格书

漏电流（IR）是衡量TVS二极管性能的一个重要指标，它表示在二极管未击穿时，通过二极管的微小电流。SMDJ26CA的漏电流仅为2uA，这一极低的漏电流确保了二极管在正常工作状态下对电路的影响微乎其微，从而提高了电路的整体效率和稳定性。此外，箝位电压（VC）是TVS二极管在击穿后所能将过电压箝制到的最大电压值，对于SMDJ26CA而言，其箝位电压为42.1V。这意味着即使电路中出现瞬态过电压，该二极管也能迅速将其抑制在安全范围内，有效保护后续电路元件不受损害。

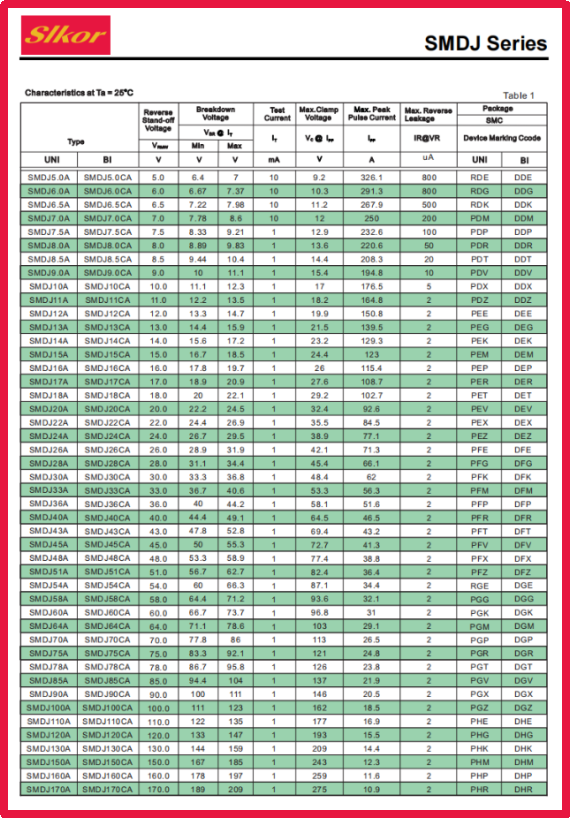

萨科微Slkor瞬态抑制二极管SMDJ26CA相关参数

SMDJ26CA的漏电流为何如此低？

SMDJ26CA瞬态抑制二极管的漏电流之所以如此低，主要归因于其独特的材料特性、制造工艺以及精心的设计原理。

?材料特性?：

SMDJ26CA采用的是高质量的半导体材料，这些材料具有优异的电学性能，能够在低电压下保持极高的电阻，从而有效限制漏电流。

半导体材料的纯度和晶体结构对漏电流有直接影响。高纯度的材料和*的晶体结构可以减少材料中的缺陷和杂质，从而降低漏电流。

?制造工艺?：

制造过程中采用了先进的工艺技术，如精密的掺杂控制、精确的厚度和形状加工等，以确保二极管的电气性能符合设计要求。

制造工艺还包括严格的清洁和封装步骤，以防止外部污染物对二极管性能的影响，从而保持低漏电流特性。

?设计原理?：

SMDJ26CA的设计考虑了漏电流的控制。通过优化PN结的结构和参数，可以在保持击穿电压和箝位电压性能的同时，有效降低漏电流。

设计时还考虑了温度对漏电流的影响。通过选择合适的材料和结构设计，可以确保二极管在高温环境下也能保持稳定的低漏电流性能。

这些因素共同作用，使得SMDJ26CA瞬态抑制二极管在正常工作状态下对电路的影响微乎其微。低漏电流特性不仅提高了电路的整体效率和稳定性，还延长了电路元件的寿命，降低了维护成本。因此，SMDJ26CA在电路保护领域得到了广泛应用，成为电子系统中不可或缺的元件之一。
