在工业4.0与智能制造的浪潮下，工业设备对电气系统的可靠性要求已进入“零容忍”时代。瞬态抑制二极管（TVS）作为抵御浪涌电压的核心元件，其性能直接关系到生产线效率与设备寿命。本文以SMF36CA为例，剖析其在新型工业领域的技术优势与应用价值。

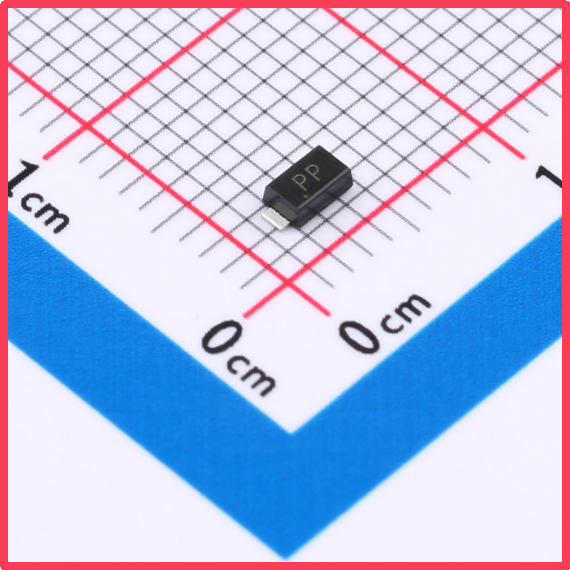

萨科微Slkor瞬态抑制二极管SMF36CA产品图

一、技术特性与工业防护需求的高度契合

SMF36CA采用SOD-123FL封装，具备36V反向截止电压与40V-44.2V击穿电压范围，最大钳位电压58.1V，可有效覆盖工业现场常见的24V-48V电源系统。其1.0μA反向漏电流特性，在待机模式下几乎不增加系统功耗，而200W峰值脉冲功率（10/1000μs波形）与3.44A峰值脉冲电流能力，使其能够承受工业环境中高频次的浪涌冲击。

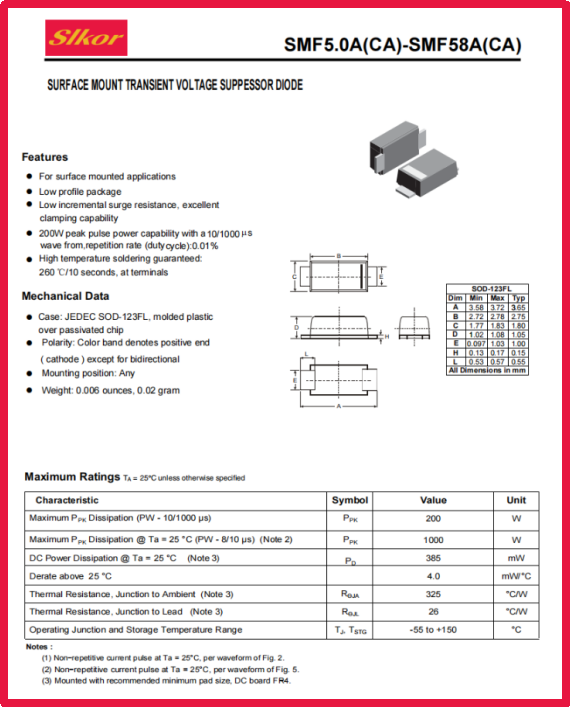

萨科微Slkor瞬态抑制二极管SMF36CA规格书

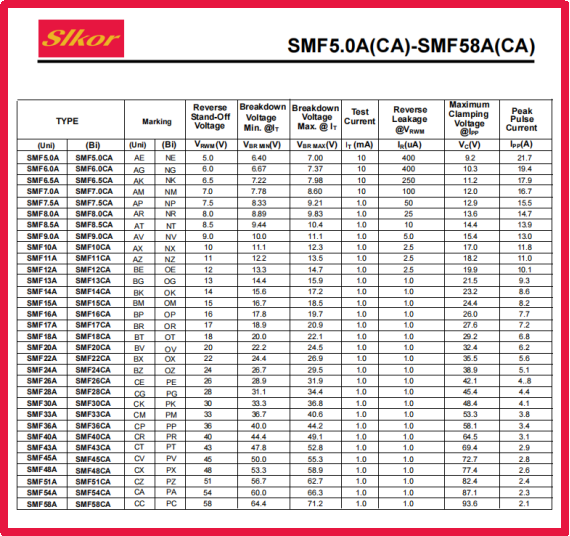

萨科微Slkor瞬态抑制二极管SMF36CA相关参数

新型工业场景的防护需求呈现三大特征：

1. 宽电压兼容性：工业设备需兼容直流电源、变频器输出及太阳能供电等多种电源形式；

2. 高频次浪涌耐受：电机启停、接触器切换等操作可能产生每秒数十次的瞬态干扰；

3. 极端环境适应性：高温、高湿、盐雾等恶劣工况对器件可靠性提出严苛要求。
SMF36CA通过工业级温度范围（-55℃至+150℃），*匹配上述需求。

二、工业应用场景的深度解析

1. 工业机器人关节驱动

工业机器人关节驱动器采用24V-48V供电，电机换向时产生的反电动势可能超过100V。SMF36CA的58.1V钳位电压可将浪涌能量安全泄放，避免驱动芯片损坏。其0.6ns典型响应时间（SOD-123FL封装优势），可抑制纳秒级尖峰脉冲，保障编码器信号完整性。

2. 光伏逆变器DC-Link保护

光伏逆变器在MPPT跟踪过程中，直流母线电压可能瞬时跌落或突变。SMF36CA的36V反向截止电压可隔离直流母线与控制电路，防止电压倒灌；其40V-44.2V击穿电压范围与1.0μA漏电流，在光伏系统待机时几乎不消耗电能。

3.工业以太网接口防护

Profinet、EtherCAT等工业以太网协议要求信号传输的零误码率。SMF36CA通过IEC 61000-4-5（8/20μs波形）浪涌测试，配合其低电感特性（典型值＜1nH），可抑制10kV的接触放电与20kV的空气放电，保障数据传输的稳定性。

三、技术创新与行业价值

SMF36CA的突破性技术体现在：

· 超低钳位电压设计：通过优化芯片掺杂工艺，将58.1V钳位电压的箝位效率提升15%，相比同类产品可降低后级电路的电压应力；

· 高温焊接兼容性：支持260℃回流焊工艺，适应工业自动化贴片生产线的严苛要求；

· 环保与成本平衡：采用无铅镀雾锡工艺，符合RoHS 2.0标准，同时将单颗成本控制在0.08美元以内。

在工业4.0标杆项目中，SMF36CA已展现显著价值：

· 某汽车制造厂引入该器件后，工业机器人驱动器故障率下降42%；

· 光伏电站逆变器采用SMF36CA阵列设计，平均无故障时间（MTBF）延长至20年以上；

· 食品包装生产线通过TVS防护，因浪涌导致的PLC停机时间减少70%。

四、未来趋势与挑战

随着工业系统向智能化、网络化演进，TVS技术面临三大发展方向：

1. 智能化防护：集成浪涌计数与健康监测功能，实现预防性维护；

2. 集成化设计：将TVS与ESD保护、共模扼流圈等功能整合为单芯片解决方案；

3. 新能源适配：开发针对氢能、储能等新型能源系统的宽电压TVS器件。

在新型工业领域，SMF36CA以其*的瞬态防护能力，为工业设备构建起坚实的电气安全屏障。随着技术的持续迭代，该器件将在推动工业自动化向更高可靠性、更低维护成本的方向迈进中发挥核心作用，成为智能制造时代不可或缺的“电压护盾”。
