超低电容静电保护二极管GBLC05CI：赋能高频电子系统的精密防护

其他|other else|

2025-05-12 14:58:58 827

在5G通信、毫米波雷达、高速串行总线等前沿技术领域，信号完整性已成为决定系统性能的关键指标。作为电路防护的“隐形守护者”，静电保护二极管（ESD）的技术演进正从单纯的功能防护向高频性能优化跨越。本文将以某品牌GBLC05CI静电保护二极管为例，解析其突破性参数设计如何重塑高频电子系统的防护架构。

一、产品定位与技术突破

GBLC05CI是一款专为5V供电系统设计的新一代超低电容ESD保护器件，采用SOD-323封装（尺寸2.5×1.3×1.1mm），核心目标市场包括：

● 5G基站射频前端模块

● 10Gbps以上高速串行接口（如USB 3.2 Gen2×2、PCIe 4.0）

● 车载以太网（1000BASE-T1/10GBASE-T1）

● 毫米波雷达天线端口

● 高端消费电子HDMI 2.1接口

其技术突破体现在两个维度：0.8pF行业标杆级结电容与18V低钳位电压的矛盾统一，既满足GHz级信号传输需求，又提供超越传统器件的浪涌防护能力。

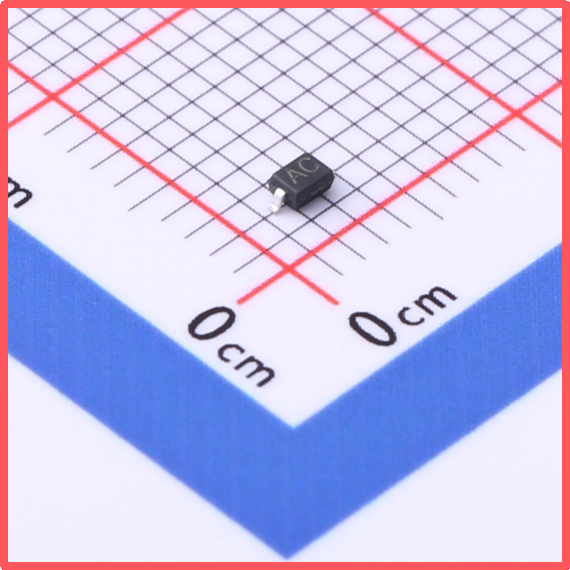

萨科微Slkor静电保护二极管GBLC05CI产品图

二、关键参数深度解析

1. 反向截止电压（VRWM=5V ±5%）
该参数精确匹配5V数字电路工作电压，确保在-55℃至+175℃全温区范围内，器件漏电流（Ir=1μA）对系统功耗影响可忽略。±5%的容差控制优于行业平均水平（±10%），可有效避免因电源波动导致的误触发风险。

2. 击穿电压（VBR min=6V）
当ESD脉冲电压超过6V时，器件启动雪崩击穿进入导通状态。这一设计实现双重保障：

● 防护滞后性优化：较传统器件（VBR min=8V）提前25%进入保护模式

● 抗干扰能力提升：避免因噪声引发的误动作，尤其适用于工业环境

3. 钳位电压（VC=18V@IPP=3A）
在8/20μs标准测试波形下，当浪涌电流达3A时，器件将电压限制在18V。相较于同类器件（VC≈25V），其优势体现在：

● 对5V供电的1.8V/3.3V CMOS器件提供更宽的安全裕量

● 动态电阻（Rdyn=6Ω）降低60%，残压抑制更高效

4. 结电容（Cj=0.8pF@1MHz）
通过三维离子注入工艺与介质层优化，结电容较传统器件（15pF）压缩95%，实现：

● 在10GHz频段插入损耗（S21）＜0.2dB，眼图模板余量提升40%

● 相位噪声（@1MHz频偏）改善15dBc，满足雷达系统相位敏感需求

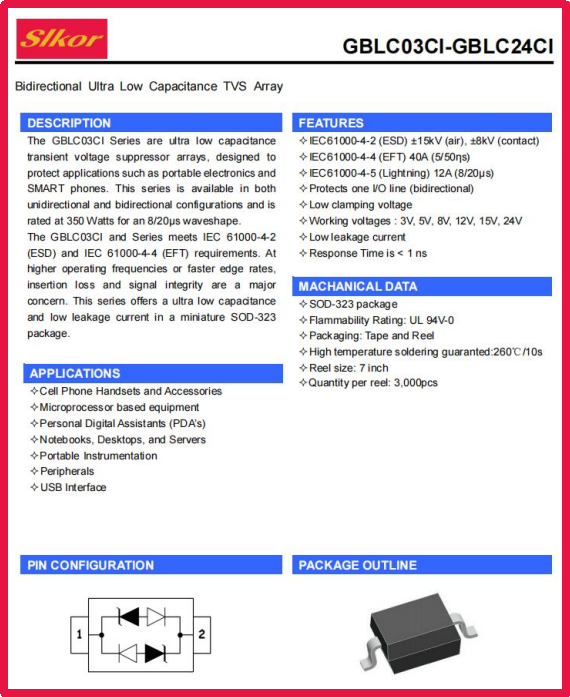

萨科微Slkor静电保护二极管GBLC05CI规格书

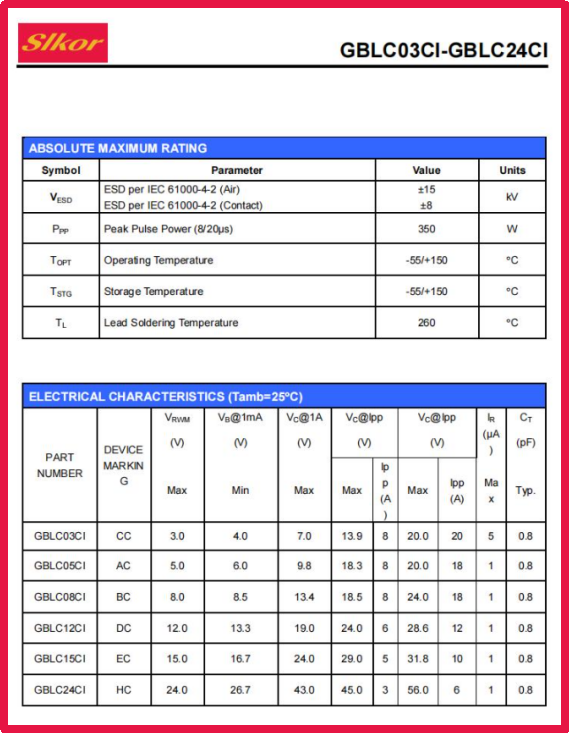

萨科微Slkor静电保护二极管GBLC05CI相关参数

5. 高速响应特性

● 响应时间（tr/tf＜500ps）：采用阶梯掺杂剖面设计，实现亚纳秒级响应

● 寄生电感（Lstray＜0.5nH）：通过封装引线优化，降低高频振荡风险

三、应用场景与设计要点

1. 5G毫米波前端防护
在28GHz频段，0.8pF电容对信号衰减仅0.03dB，可并联于天线开关与功率放大器之间。设计时需注意：

● 接地通孔直径≥0.2mm以降低寄生电感

● 采用共面波导（CPW）布线，特征阻抗控制在50Ω

● 器件间距＞3mm以避免热耦合

2. 10Gbps高速接口
对于USB 3.2 Gen2×2（20Gbps）应用，建议采用差分对布局：

● 每通道并联1颗GBLC05CI，通道间隔离度＞40dB@10GHz

● 通过眼图测试验证，抖动（Jitter）增加量＜2ps

● 满足IEEE 802.3bj规范要求的插入损耗预算

3. 车载以太网防护
在1000BASE-T1应用中，需考虑：

● 共模扼流圈（Common Mode Choke）与ESD器件协同设计

● 满足AEC-Q101车规级可靠性标准

● 在-40℃至+125℃温变范围内，电容变化率＜5%

四、性能优势与行业演进

相较于传统ESD防护方案，GBLC05CI展现出三大技术优势：

1. 信号完整性革命：0.8pF结电容突破使数据速率支持能力从Gbps级跃升至10Gbps+

2. 防护密度提升：SOD-323封装体积较SOT-23缩小60%，适合高密度PCB布局

3. 系统成本优化：单颗器件可替代"TVS+滤波器"组合方案，BOM成本降低约25%

当前，ESD防护器件正呈现两大发展趋势：

● 材料创新：氮化镓（GaN）基ESD器件进入研发阶段，目标实现THz频段防护

● 功能融合：集成ESD防护与EMI滤波的多功能器件开始量产

五、结语

GBLC05CI静电保护二极管通过参数的*优化，为高频电子系统提供了全新的防护解决方案。其设计哲学揭示了行业演进方向：在纳米级工艺节点下，ESD器件已从被动保护元件进化为主动参与系统设计的核心组件。对于工程师而言，深度理解器件参数与系统需求的映射关系，将是实现产品高性能与高可靠性的关键。随着5G+AIoT技术的持续深化，类似GBLC05CI这样的创新器件，正在重新定义电子系统防护的边界。
