先进封装核心技术之一：TSV

老虎说芯|Tiger Chip|

2024-09-19 10:22:59 718

在先进封技术中，TSV（Through-Silicon Via，硅通孔）是一种关键的垂直互连技术，它通过在芯片内部打通的通道实现了电气信号的垂直传输。TSV可以显著提高芯片之间的数据传输效率，减少信号延迟，降低功耗，并提升封装的集成密度。以下是对TSV技术的详细解释。

1. TSV的基本概念

TSV 是一种通过晶圆（Wafer）或芯片（Die）的垂直通孔，将多个芯片堆叠在一起并实现它们之间直接互连的技术。传统的芯片互连方式通常依赖于平面布线，芯片之间的信息传输必须通过芯片的外部连接器，这导致了较大的信号延迟和更高的功耗。TSV通过直接穿过芯片硅片，构建垂直的导电路径，从而显著减少了信号传输距离，提高了数据传输速度。

2. TSV的工作原理

TSV 的工作原理基于硅片中的深孔刻蚀技术，通过在硅片中打孔，再填充导电材料（通常是铜或其他高导电性的金属）形成电气连接。这些通孔贯穿整个芯片厚度，将不同芯片层或同一芯片内的不同电路相互连接。TSV 可以作为芯片与芯片、芯片与封装基板、以及芯片内部不同电路层之间的高效电气通道。

3. TSV的分类

TSV主要分为两类：

2.5D封装中的TSV：在2.5D封装中，TSV通常用于中介层（Interposer）。中介层是一个带有TSV的载体，用于承载多个芯片（例如处理器和内存等），这些芯片通过TSV在中介层上进行互连，而不是直接堆叠在一起。2.5D TSV技术主要应用于需要高度互连和高带宽的系统，如高性能计算和数据中心芯片。

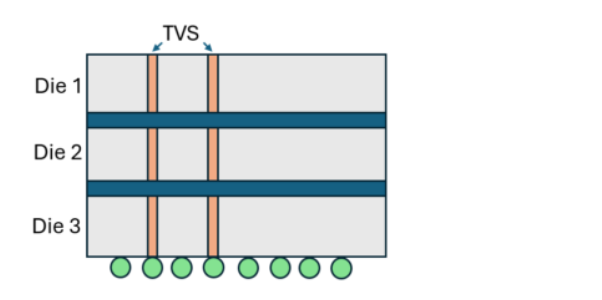

3D封装中的TSV：在3D封装中，TSV实现了芯片的垂直堆叠。每个芯片层通过TSV直接相互连接，形成一个整体。这种垂直集成的方式允许不同功能模块（如处理器和内存）高度集成在同一个封装中，显著提高了芯片的集成密度和性能，同时减少了封装的尺寸。

4. TSV的优势

高带宽和低延迟：由于TSV缩短了芯片之间的信号传输路径，因此显著提高了数据传输带宽，减少了信号延迟。

功耗降低：传统的平面连接方式需要更长的导线，导致更多的功耗损失。TSV通过缩短连接路径和使用高效导电材料，减少了电能的损耗。

小型化和高密度集成：TSV技术使得芯片能够进行垂直堆叠，从而节省了封装的平面空间。这使得电子设备能够在保持高性能的同时变得更小更轻。

支持异构集成：TSV允许不同工艺技术、不同功能的芯片（如逻辑芯片、存储芯片、射频芯片等）在同一封装内实现异构集成。这种集成方式大大提高了系统的功能集成度和设计灵活性。

5. TSV的技术挑战

尽管TSV具有诸多优势，但其制造过程面临诸多挑战：

深孔刻蚀：TSV的制造需要在硅片中进行精确的深孔刻蚀，这是一项复杂且昂贵的工艺，需要确保孔的垂直度和深度一致性。

填孔技术：TSV通孔需要用导电材料（通常是铜）进行填充，保证电气连接的可靠性。这需要高精度的填充工艺，避免出现孔隙或材料不均匀的问题。

热管理和应力问题：由于TSV是直接贯穿硅片的结构，封装过程中会产生热应力和机械应力，特别是在多芯片堆叠中。这些应力可能导致芯片变形或破裂，需要精密的热应力管理技术。

电气隔离：TSV 通孔之间的电气隔离也需要进行精确控制，以防止相邻的TSV产生电气干扰。

6. TSV的应用领域

随着TSV技术的成熟，它在多个领域的应用逐渐扩大，包括：

高性能计算：TSV广泛用于高性能处理器和图形芯片中，用以提高计算效率和数据传输带宽。

存储器封装：TSV技术已经在3D NAND存储器等产品中得到应用，实现了更高的存储密度和数据传输速度。

图像传感器：TSV在高端图像传感器封装中用于提高数据读取速度和降低功耗，满足对图像处理要求高的应用场景。

移动设备和可穿戴设备：在这些需要极度小型化和高性能的电子设备中，TSV技术为芯片小型化和功能集成提供了有效的解决方案。

7. TSV的未来发展

未来，随着半导体制程节点的不断缩小和对高性能、高密度集成需求的增长，TSV技术将继续发展。工艺的改进、材料的创新以及更高效的热管理和应力控制方法，将推动TSV在下一代封装技术中扮演更加重要的角色。

小结一下，TSV作为先进封装中的核心技术之一，凭借其在高密度集成、高带宽传输和低功耗设计中的优势，正在推动半导体行业朝着更小型化、更高性能的方向发展。
