半导体设备有哪些卡脖子的核心零部件？

半导体设备有哪些卡脖子的核心零部件？

老虎说芯|Tiger Chip|

2024-09-19 11:33:12 560

薄膜沉积是芯片制造的核心工艺环节。薄膜沉积技术是以各类适当化学反应源在外加能量（包括热、光、等离子体等）的驱动下激活，将由此形成的原子、离子、活性反应基团等在衬底表面进行吸附，并在适当的位置发生化学反应或聚结，渐渐形成几纳米至几微米不等厚度的金属、介质、或半导体材料薄膜。芯片是微型结构体，其内部结构是3D立体式形态，衬底之上的微米或纳米级薄膜构成了制作电路的功能材料层。

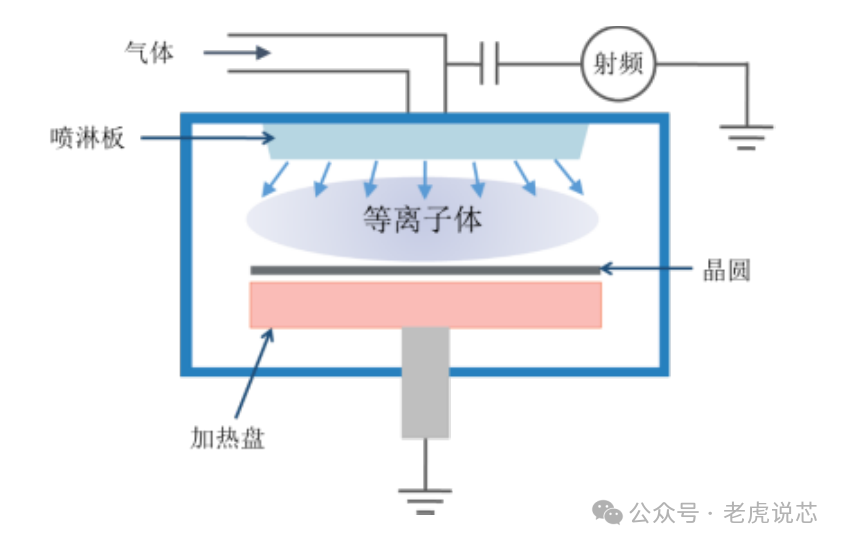

图：PE CVD原理图来自拓荆

以薄膜设备CVD为例说明，CVD的核心零部件一般包括射频系统及等离子体源、大气及真空传输系统、供气系统、陶瓷加工件、气体测量仪器、真空门阀、泵、供电系统、电力输送及通讯系统、加热盘A等。

完全国产化的是供气系统、陶瓷加工件、供电系统、电源和通讯系统。这类产品国内工业技术成熟，具有成本和产能优势。

国产化率较低的是大气及真空传输系统、真空阀门、加热盘A、气体测量仪器、泵等。这些产品看似不起眼，实则属于精密度极高、加工工艺难度极大，不少还需要材料的配合。

图：CVD设备的核心零部件采购金额及来源地占比

核心零部件市场仍然被美国、日本等垄断。国产化的突破不仅需要做出能够量产且稳定的半导体设备，还需要在核心零部件和材料上进行技术突破，这也是未来攻坚的重点。想造光刻机，核心的光源、镜头等核心零部件买不到，即使研发成功，也难以在工业上应用。

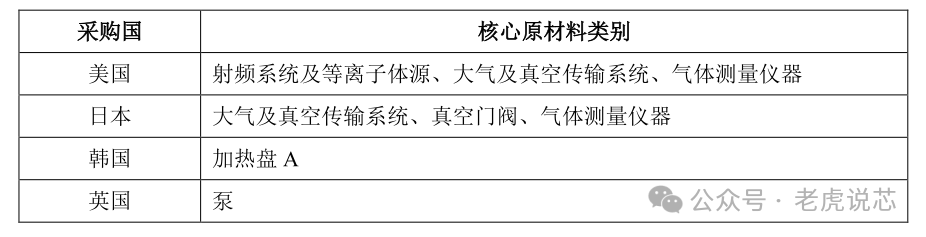

图：CVD设备核心零部件的来源 .

免责声明：本文采摘自“老虎说芯”，本文仅代表作者个人观点，不代表萨科微及行业观点，只为转载与分享，支持保护知识产权，转载请注明原出处及作者，如有侵权请联系我们删除。
