聊聊高压CMOS工艺

老虎说芯|Tiger Chip|

2024-09-19 10:36:47 768

高压CMOS (HVCMOS) 是一种专门为处理高电压应用而设计的CMOS技术。HVCMOS技术因其能够处理高压且同时具备低压CMOS电路的所有优势，使其在现代电子设备的各个领域中成为不可或缺的技术。无论是电源管理、汽车电子还是其他需要高压处理的场景，HVCMOS都提供了一种高效、可靠的解决方案。

1. 基础CMOS技术：

CMOS（互补金属氧化物半导体）是一种用于制造集成电路的技术。它结合了n型和p型MOSFET（金属氧化物半导体场效应晶体管）来实现低功耗的逻辑功能。

在标准CMOS中，工作电压通常较低，通常在1V到5V之间，这对于大多数数字应用已经足够。

2. 高电压需求：

某些应用，例如驱动显示面板、传感器、汽车电子以及某些模拟电路，需要更高的电压才能高效运行。

标准CMOS由于击穿电压的限制和可靠性问题，无法处理这些较高的电压。

3. HVCMOS技术概述：

HVCMOS（High-Voltage CMOS是一种专门设计用于在更高电压下运行的CMOS技术，通常电压范围在12V到40V甚至更高。这涉及对标准CMOS工艺的修改，以创建能够承受更高电场而不发生击穿的器件。

HVCMOS技术结合了传统的低压CMOS技术与能够处理高电压的电路设计，使得它能够在集成电路中同时处理低压和高压信号。

4. HVCMOS与CMOS在技术上有什么不一样的地方：

加厚的栅氧化层：为了处理更高的电压，MOSFET的栅氧化层被加厚，从而提高了栅极的击穿电压。

更大的器件几何尺寸：通过增加晶体管的尺寸，如沟道长度和宽度，降低电场强度，防止击穿。

漏极工程：采用轻掺杂漏极（LDD）结构和其他漏极工程方法，均匀分布电场，减少热载流子效应，提高可靠性。

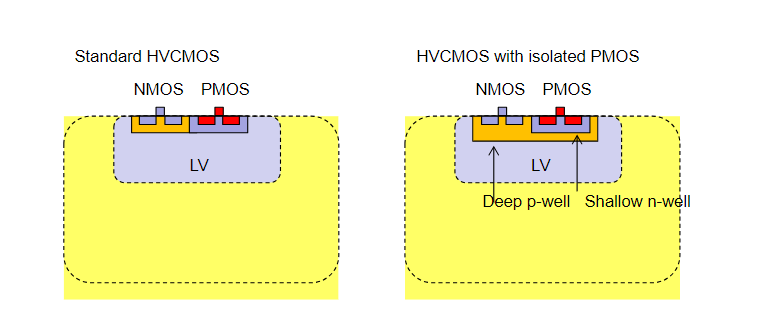

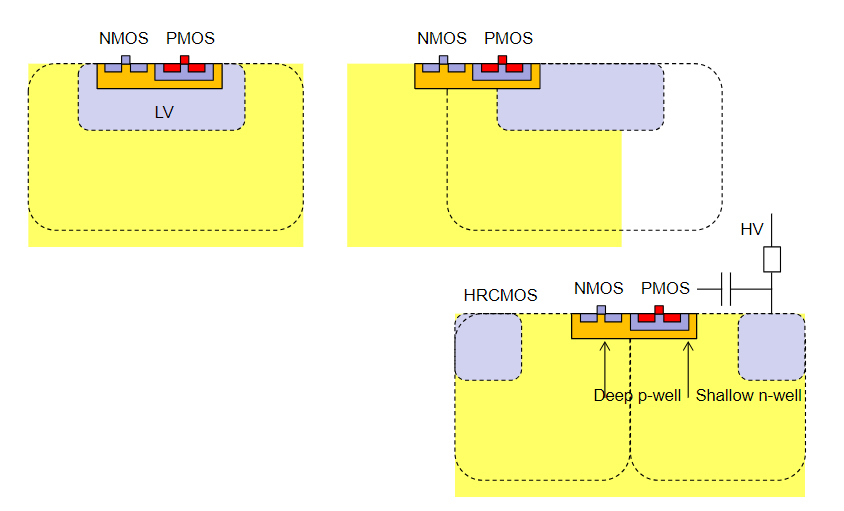

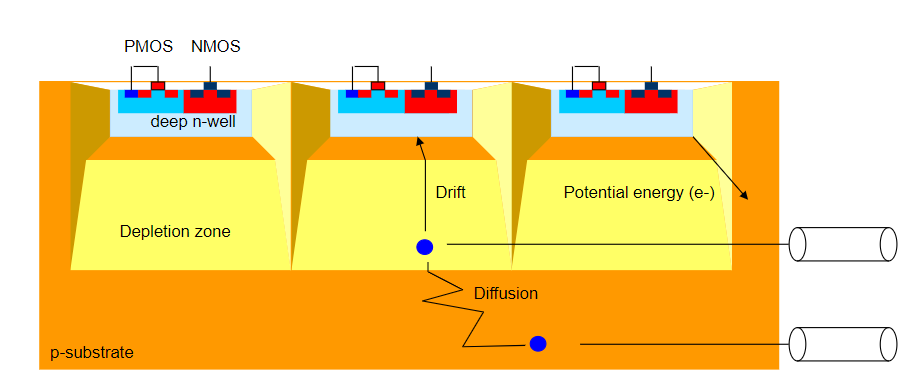

隔离技术：高压器件需要与低压电路 .隔离，以防止干扰和击穿。这可能涉及使用深n阱、厚氧化隔离层或其他 .隔离技术。

5. HVCMOS的应用：

电源管理IC：HVCMOS用于需要切换高电压以控制电子设备中的电源的电源管理集成电路（PMIC），能够处理从低压控制信号到高压输出的转换。

显示驱动器：HVCMOS技术应用于LCD和OLED的显示驱动器中，这些驱动器需要高电压来驱动像素。比如，在驱动LED、LCD背光或控制电机的应用中，HVCMOS能够提供必要的高压驱动能力。

汽车电子：汽车系统，例如电动汽车中的系统，使用HVCMOS进行各种控制和电源分配应用。HVCMOS用于控制电动机、执行器和传感器等设备，这些设备需要高压驱动和控制。

模拟和混合信号电路：HVCMOS通常用于需要更高电压以实现特定信号范围的模拟电路中。

电信与网络：HVCMOS在电信和网络设备中用于处理较高电压的信号，例如用于光纤通信的激光驱动器或模拟信号处理器。

医疗设备：在某些医疗设备中，需要HVCMOS技术来处理和驱动高电压组件，例如X射线机或超声波成像设备中的高压部分。

6. HVCMOS的优势

7. 技术需求的驱动因素

设备小型化：随着现代电子设备越来越小型化，需要将更多功能集成到更小的芯片上。HVCMOS技术允许在同一芯片上集成高压和低压电路，有助于实现这一目标。

高效能：在电力电子和电源管理中，越来越多的应用需要高效能的高压处理能力，HVCMOS通过提供高效的电压转换和管理，满足这些需求。

安全性和可靠性：特别是在汽车和医疗领域，设备的安全性和可靠性至关重要。HVCMOS技术能够在高电压环境下保持稳定运行，这使得它在这些关键领域得以广泛应用。

8. HVCMOS的挑战：

可靠性：管理在高电压下长时间运行的器件的可靠性是一个挑战，需要仔细的设计和测试。

工艺复杂性：HVCMOS所需的工艺修改增加了制造的复杂性和成本，与标准CMOS相比更为复杂。
