芯片封装中的RDL

老虎说芯|Tiger Chip|

2025-03-04 22:08:12 733

封装中的RDL（Redistribution Layer，重分布层）是集成电路封装设计中的一个重要层次，主要用于实现芯片内电气连接的重新分配，并且在封装中起到连接芯片和外部引脚之间的桥梁作用。RDL的设计和实现直接影响到封装的电气性能、可靠性和制造成本。

1. RDL的基本概念

RDL是指在芯片的封装过程中，重新布置芯片表面上的信号线和电源线，以适应封装基板的布局需求。简单来说，它是芯片和封装基板之间的电路层，起到信号引导和分配的作用。通过RDL，芯片内部的引脚可以被重新分布到基板上的不同位置，提供与外部系统连接的功能。

2. RDL的设计目标

3. RDL的设计步骤

RDL的设计通常包括以下几个步骤：

信号分配分析：在设计RDL之前，首先要评估芯片内部的信号连接方式，分析每个I/O引脚的功能和其需要的连接路径。通过与芯片设计团队协作，确保信号线的最优布局。
布线设计：根据需求进行具体的RDL布线设计。RDL通常采用多层结构，通过不同层次的线路进行信号和电源的分配。设计时需要考虑布线路径、走线长度、宽度、间距等，以优化电气性能并避免信号干扰。
电气性能仿真：在设计完成后，通过仿真工具对RDL进行电气性能验证。这包括信号完整性（SI）和电源完整性（PI）分析，确保高频信号不会因布线不当产生衰减，电源分布稳定。
热力分析与优化：由于高功率芯片会产生大量热量，RDL的设计还需要进行热力学分析。通过模拟热流和散热路径，确保封装内的温度不会过高，避免对芯片性能产生负面影响。
制造与测试验证：RDL设计完成后，进入制造阶段。制造时需要根据设计图纸进行多层基板的制作，并通过各种测试方法验证RDL的电气连接性和机械稳定性，确保封装可以顺利通过后续的可靠性测试。

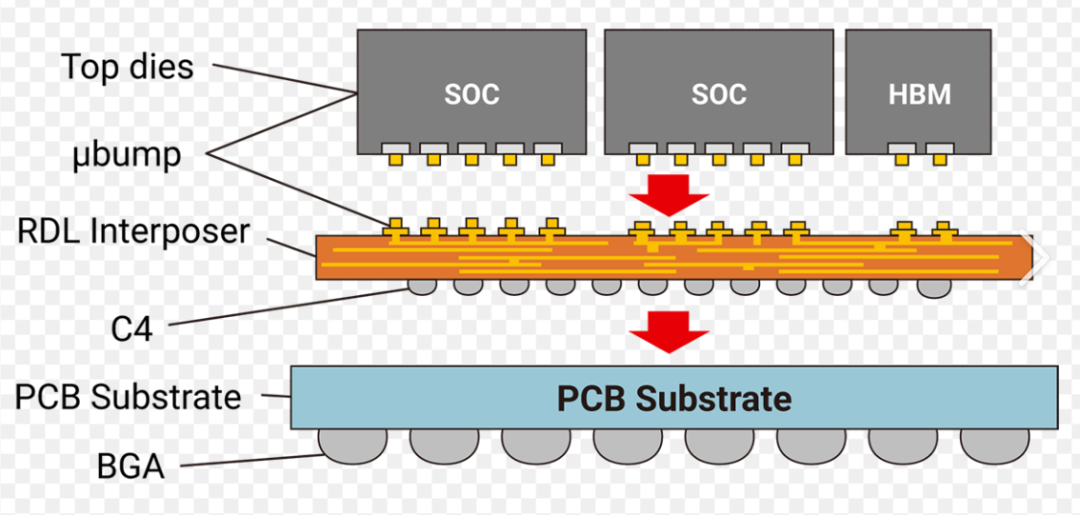

4. RDL与封装的关系

RDL层通常作为芯片封装的核心组成部分，与其他封装结构（如基板、外部引脚等）紧密配合。它不仅为芯片和封装基板之间的连接提供了通路，还决定了封装的电气性能、散热性能以及最终的封装尺寸。

例如，像BGA（Ball Grid Array）或FCBGA（Flip Chip Ball Grid Array）封装中，RDL负责将芯片的I/O引脚重分布到基板上的焊球位置，确保信号从芯片传输到封装外部的电路板。

5. RDL的技术挑战

多层结构复杂性

：RDL设计需要使用多层布线，这增加了设计的复杂性。设计师需要平衡信号传输质量、热性能和机械稳定性等因素。
信号完整性问题

：随着芯片频率和集成度的增加，RDL中的信号完整性问题变得愈发严重。如何减少信号的损失、避免信号串扰、提高抗干扰能力是RDL设计的关键。
尺寸与成本控制

：在保证性能的前提下，RDL的设计需要尽量减少封装的体积和制造成本。因此，如何通过优化布线来减小封装尺寸，并确保成本可控，是设计过程中必须考虑的因素。

6. RDL的应用与发展趋势

随着集成电路技术的不断进步，封装的要求也越来越高。RDL技术在高性能芯片封装中起着越来越重要的作用。尤其在像5G、AI、汽车电子等领域，对封装的要求更是不断提高。未来，RDL技术将朝着更高频、更小尺寸、更低成本的方向发展，同时加强与热管理、可靠性分析等其他封装领域的协同设计。

总结。RDL是集成电路封装中不可或缺的设计层，负责芯片与封装之间的电气连接与信号分配。它不仅影响封装的电气性能，还与封装的尺寸、热管理、成本等多个因素密切相关。随着技术的发展，RDL设计正变得越来越复杂，要求设计师在保证性能的同时，还需优化尺寸、成本，并解决信号完整性等技术挑战。
