聊聊晶圆和芯片量产阶段的full-mask

老虎说芯|Tiger Chip|

2024-09-06 16:31:19 930

在集成电路工艺中，“full-mask”是一个关键概念，它涉及到半导体制造过程中掩模版的使用。掩模版是半导体光刻工艺中用于硅片表面图案化的光学工具。掩模版上有微小的图案，这些图案将通过光刻过程转移到硅片的光刻胶上，从而定义了芯片的功能区和布线层。

1、掩模版的基本作用

掩模版是用于在晶圆上创建特定图案的工具。在半导体制造过程中，光刻是关键工艺步骤之一，通过曝光、显影等步骤将掩模版上的图案转移到光刻胶上。掩模版的图案通常代表了一个或多个器件层，如栅极、接触孔、金属互连等。

2、掩模版的分类

在集成电路制造中，掩模版可以分为两种主要类型：

Full-mask（完整掩模版）：覆盖整个晶圆的掩模版，通常用于完整芯片的曝光。这种掩模版的图案会精确地覆盖晶圆的整个曝光区域，适用于大规模生产。

Reticle（部分掩模版）：相较于full-mask，reticle通常覆盖晶圆的一部分，每次曝光后需要移动光学曝光系统的步进扫描仪进行重复曝光，以覆盖整个晶圆。

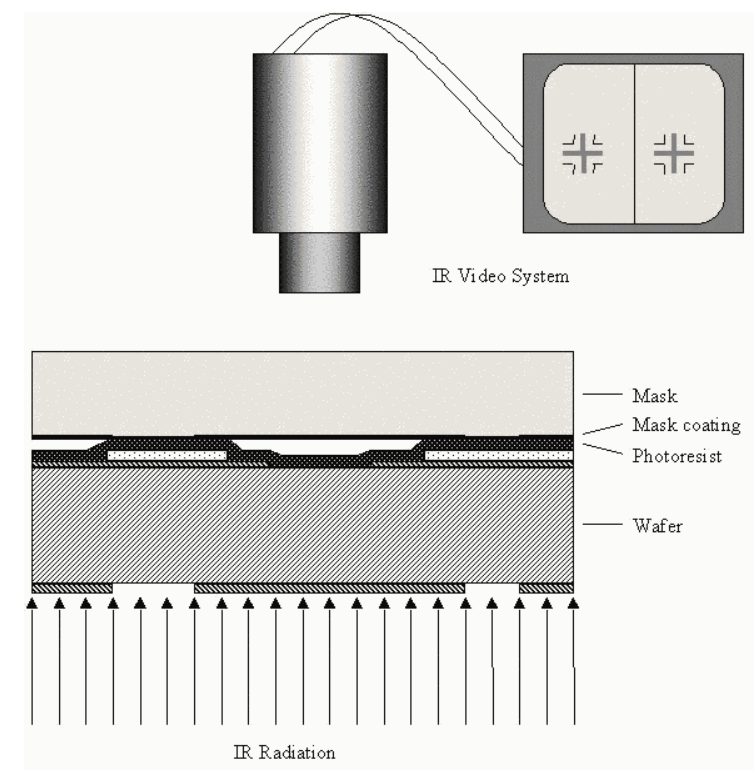

图：reticle

3、Full-mask的详细定义

Full-mask是指一种完整掩模版，在曝光过程中它一次性覆盖并暴露整个晶圆或一个大面积区域的图案。这种掩模版的优势在于：

4、芯片设计流程

在芯片设计流程中，“full-mask” 通常是指在光刻（lithography）过程中使用完整的掩模版（mask set）。这种掩模版包含芯片制造的所有层级所需的掩模，是用于全芯片制造的完整套装。芯片设计流程大致包括前端设计、后端设计以及制造三个主要阶段：

前端设计（Front-End Design）：包括设计规格定义、RTL 设计、综合、功能验证等。这些步骤主要是对芯片的功能性进行设计。

后端设计（Back-End Design）：包括布局布线、时序分析、功耗优化、版图设计等。这些步骤确保芯片的物理实现符合设计要求。

制造：通过光刻、刻蚀、沉积等工艺步骤，将设计在硅片上实现。

5、掩模版（Mask Set）在芯片制造中的作用

在制造过程中，掩模版是光刻工艺中的关键部分。掩模版上包含了芯片设计的每一层的图案，这些图案通过光刻工艺被转移到硅片上。每一层图案都会定义芯片的某个结构，如栅极、源漏区、金属互连等。

Full-Mask：Full-Mask 指的是一整套掩模版，涵盖芯片制造中所需的所有层次。对于一个完整的芯片制造流程，可能需要几十甚至上百张掩模版，每张掩模版对应一个工艺步骤（例如不同的金属层、接触孔、栅极结构等）。

作用：Full-Mask 用于全量产的生产，这意味着所有掩模都经过验证，能够用于大规模生产，以确保生产的芯片符合设计规格和质量要求。

6、Full-Mask在芯片生产中的关键步骤

设计验证：在生成掩模版之前，需要对设计进行 .的验证，包括DRC（Design Rule Check），LVS（Layout vs Schematic），以及DFM（Design for Manufacturability）检查。这些验证步骤确保设计能够被制造并达到高良率。

掩模制作：基于验证通过的设计文件，制作每一层的掩模版。掩模版的制作精度直接影响到最终芯片的特征尺寸和性能。

光刻过程：使用掩模版将设计的图案转移到硅片上。这个过程涉及曝光、显影、刻蚀等多个步骤，精度和对准误差的控制是确保芯片性能和良率的关键。

生产验证与优化：使用 full-mask 进行首批试产，验证工艺流程和产品性能，确保所有关键参数都在规格范围内。如果发现问题，需要进行工艺优化和掩模修正（Mask Revision）。

量产导入：一旦试产验证通过，full-mask 进入量产阶段，确保大批量生产的芯片一致性和性能达到预期。

7、Full-Mask 与 Reticle Limitations

在先进节点中，由于图案尺寸的不断缩小和复杂性增加，可能会遇到掩模视场（reticle field size）限制。为解决这一问题，通常会使用多重曝光（Multi-Patterning）技术，或对设计进行裁剪以适应掩模版的限制。

8、Full-mask的技术挑战

在先进制程中，随着节点尺寸的缩小（如28nm及以下节点），full-mask的制作变得更加复杂，因为图案的分辨率和精度要求更高。这种情况下，full-mask的挑战包括：

光学分辨率限制：掩模图案需要适应光刻机的分辨率极限，因此通常需要使用OPC（光学邻近校正）和其他掩模增强技术来提升图案质量。
设计规则复杂性：随着工艺节点的缩小，掩模设计需要考虑更多的电性效应和光学效应，如散射和衍射。
挑战：在更先进的制程中（如7nm及以下），掩模版的制作变得更加复杂和昂贵。每一层掩模的制作时间和成本都很高，需要确保设计的每个细节都 .无误。
解决方案：通过优化工艺流程、改进掩模版的制造技术（如EUV光刻），以及在设计阶段进行 .的DFM优化，可以减少full-mask相关的挑战，提升生产效率和良率。

随着节点的缩小和设计复杂性的增加，full-mask的设计和制造面临越来越大的技术挑战，需要依赖先进的光刻技术和掩模增强方法来保证最终的图案质量。full-mask是半导体制造中一个重要的光刻工具，尤其在大规模量产中具备效率高和精度好的优势。
