晶圆制造工艺是一个非常复杂的过程，特别是在3纳米制程中，挑战会更加显著。让我们一步步来理解EUV（极紫外光刻）多重图案（Multi-Patterning）技术在实现图案分辨率时所面临的挑战。

*步：理解光刻技术。光刻技术是指通过使用光将电路图案转移到硅片上的过程。传统上，我们使用的是193纳米的深紫外（DUV）光源。然而，随着芯片特征尺寸越来越小，传统DUV光源难以实现精细的图案。

图：EUV光刻机

第二步：引入EUV技术。EUV（极紫外光刻）使用13.5纳米的波长，可以更好地刻蚀出精细的图案。EUV技术有助于缩小芯片尺寸并提高密度。然而，即便是EUV，也面临着分辨率和准确性的问题，尤其是当我们试图在3纳米制程中实现更小的特征尺寸时。

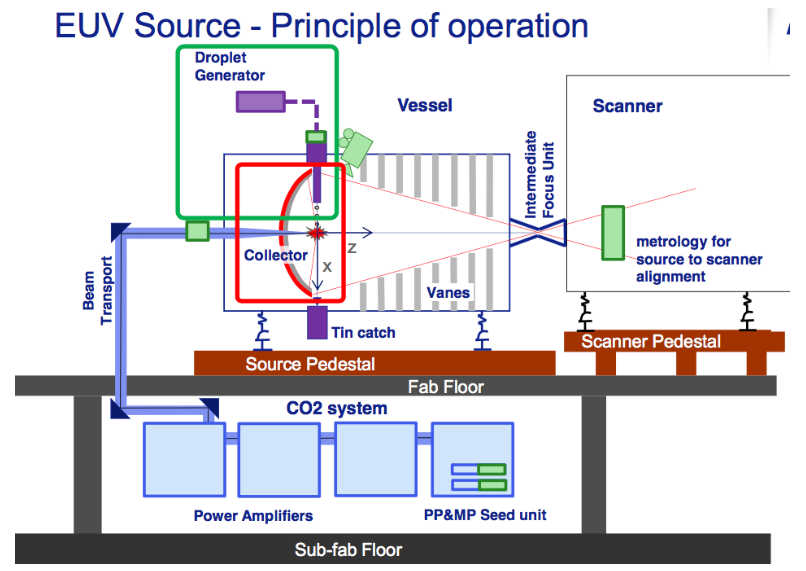

图：EUV光刻机原理

第三步：多重图案技术的必要性。尽管EUV光源能实现更小的特征尺寸，但有时单次曝光仍不足以达到需要的精度和密度。这时我们需要用到多重图案技术（Multi-Patterning）。这是一种通过多次曝光和刻蚀来实现更高分辨率的方法。

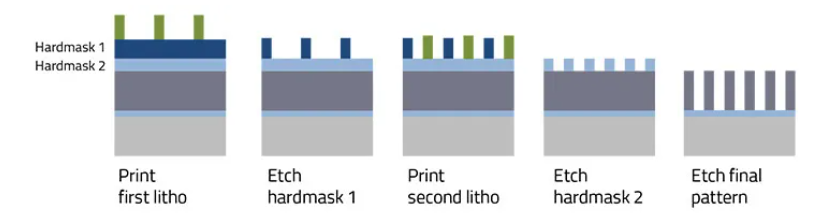

图：双重曝光增加了器件密度

第四步：多重图案技术的挑战

复杂性增加：多次曝光和刻蚀会增加工艺复杂性和步骤。这意味着更多的机会出现错误，从而影响*终的良品率。

对准精度：每次曝光和刻蚀都需要极高的对准精度。如果每次的图案不能精确对齐，会导致*终图案的缺陷。

成本上升：多次处理不仅增加时间和工艺步骤，还需要更高的设备和材料成本。

光学效应：在多重图案中，不同层次的光学效应会影响图案的精度和一致性。控制这些效应需要更高的技术和工艺控制。

图：multi-patterning mask assignments的一种

第五步：具体的解决方案和改进

改进对准技术：开发和使用更先进的对准系统，以确保每次曝光和刻蚀的精确对齐。

优化工艺流程：通过优化工艺流程和使用先进的模拟和仿真技术，减少多重图案中的误差和缺陷。

开发新材料：研究和开发新的光刻胶和材料，提高多重图案工艺的稳定性和分辨率。

提升设备性能：使用更高性能的EUV光源和曝光系统，进一步提高分辨率和减少误差。

总结，EUV多重图案技术是实现3纳米制程中的关键手段之一，但它也带来了显著的挑战。这些挑战包括工艺复杂性、对准精度要求高、成本增加以及光学效应的控制。通过改进对准技术、优化工艺流程、开发新材料和提升设备性能，我们可以更好地应对这些挑战，推动半导体技术的进一步发展。
