射频电路的工作原理、组成、功能以及常见应用。

射频电路的工作原理、组成、功能以及常见应用。

老虎说芯|Tiger Chip|

2025-07-10 18:26:00 870

射频电路是处理高频信号的电路，在无线通信系统中发挥着至关重要的作用。它们负责接收、发射和处理射频信号，确保无线通信设备能够正常运行。射频电路涉及到多个电路元件和技术，其设计和调试需要高精度、高稳定性和抗干扰能力。

1. 射频电路的基本概念

射频电路是处理频率范围内的电磁波信号的电路，这些频率通常高于普通的音频信号和低频模拟信号。射频信号通常指的是频率在几十 MHz 到几百 GHz 之间的电磁波。

无线通信设备使用射频电路来发射和接收信号，这些信号通过天线与外部设备进行通信。例如，2G、3G、4G、Wi-Fi、蓝牙和GPS等通信技术都依赖于射频电路。

2. 射频电路的基本工作原理

射频电路的主要工作原理是通过调制和解调信号，将信息转换为电磁波形式进行传输。信号的发射和接收是通过电磁场和电流相互作用实现的，射频电路将高频信号转换为电流信号，并反向转换。

发射：在发射过程中，射频电路需要将低频的音频、视频或数字信号调制成高频射频信号，并通过功率放大器（PA）放大后，经过天线发射到空中。

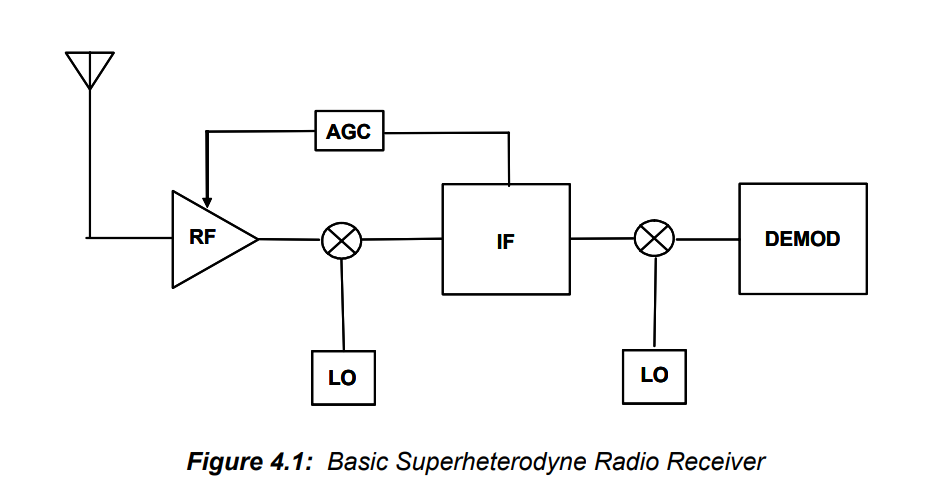

接收：在接收过程中，天线接收到来自外界的射频信号，通过射频电路进行解调，将其转化为低频信号供后续处理。

3. 射频电路的组成部分

射频电路通常由多个不同功能的部分组成，每个部分都具有特定的作用：

天线（Antenna）：负责射频信号的发射和接收。天线的设计和选择直接影响信号的传输质量和接收性能。
功率放大器（PA，Power Amplifier）：用于放大信号的功率，以便信号能够传输更远的距离。功率放大器常常用于信号发射端。
低噪声放大器（LNA，Low Noise Amplifier）：用于接收信号时，先对微弱的射频信号进行放大，减少信号的噪声干扰，提高接收灵敏度。
射频开关（Switch）：射频开关用于在不同的信号路径之间切换，使得设备能够根据需求选择适当的信号路径进行发射或接收。
射频滤波器（Filter）：射频滤波器用于选择性地通过或阻挡特定频率范围的信号，从而过滤掉干扰信号，保证通信的稳定性和信号的清晰度。
双工器（Duplexer）：双工器可以在同一频段上同时进行发射和接收，通过将发送和接收信号进行分离，避免信号之间的干扰。
功率耦合器（Coupler）：功率耦合器用于将传输的射频信号分配到不同的路径或设备中，保证信号的均匀分配。

4. 射频电路的性能指标

射频电路的设计和性能评估通常基于以下几个关键指标：

功率：功率是射频信号的强度，影响信号的传输距离和接收灵敏度。射频电路需要保证在发射和接收过程中有足够的功率来保证信号的可靠性。
频谱宽度：频谱宽度是指射频信号在频域中占用的频率范围。射频电路需要处理不同频段的信号，频谱宽度的控制对于避免频率冲突和信号干扰至关重要。
噪声：噪声是指在信号处理中引入的无用信号或干扰。射频电路设计时需要尽量减少噪声，尤其是在接收端，确保信号的清晰度。
非线性：射频电路的非线性特性可能导致信号的失真或互调干扰。设计时需要控制非线性，确保信号传输的准确性。
插入损耗：插入损耗是指信号在通过射频元件时，由于元件的物理特性而产生的信号损失。较低的插入损耗是射频电路设计的重要目标。

5. 射频电路的测量与测试

射频电路的测量通常是在频域进行的，这与数字电路和低频模拟电路的时域测试不同。常用的测试仪器包括：

频谱分析仪（Spectrum Analyzer）：用于测量射频信号的频谱特性，包括频率、功率、噪声、谐波等。
网络分析仪（Network Analyzer）：用于测量射频元件的网络特性，例如反射损耗、插入损耗、S参数等。
信号发生器（Signal Generator）：用于产生不同频率和幅度的射频信号，用于测试射频电路的响应。

6. 射频电路的常见应用

射频电路在各种无线通信设备中得到广泛应用，常见的应用领域包括：

移动通信：2G、3G、4G、5G等无线通信标准的收发设备都依赖射频电路。射频电路用于处理和传输基站和终端之间的无线信号。
Wi-Fi和蓝牙：Wi-Fi路由器、无线接入点、蓝牙设备等都使用射频电路来进行无线数据传输。
卫星通信与导航：卫星通信系统、GPS导航系统依赖射频电路处理高频信号，实现与卫星的通信。
射频识别（RFID）：RFID系统使用射频电路来进行物品追踪与识别，广泛应用于物流、门禁、支付等领域。

7. 射频电路设计中的挑战

射频电路的设计和优化面临一些技术挑战：

信号干扰与噪声：射频电路通常需要在复杂的电磁环境中工作，信号干扰和噪声可能导致性能下降。设计时需要考虑如何减少干扰并提高抗干扰能力。
功耗与效率：射频电路，特别是在移动设备中，需要兼顾高效能和低功耗，以延长电池寿命。
频率选择与管理：不同的无线通信技术使用不同的频段，如何有效利用有限的频谱资源并避免互相干扰是射频设计中的一个难题。

8. 结论

射频电路是无线通信系统中的关键组件，它负责将信息转换为无线信号并进行传输。射频电路的设计需要具备高度的专业性，涉及多个电路元件和复杂的工程实践。通过精确的设计和优化，射频电路确保无线设备能够稳定、高效地进行通信，为现代通信技术的实现提供了核心支持。
