端侧AI为什么需要SRAM存算一体架构？

端侧AI为什么需要SRAM存算一体架构？

老虎说芯|Tiger Chip|

2025-07-28 18:48:34 603

从端侧AI芯片工程师的角度来看，面对带宽、能耗与成本三重挑战，引入SRAM存算一体架构（In-Memory Computing, IMC） 是应对当前大模型端侧部署瓶颈的核心解决方案之一。

一、为什么DRAM主存+传统计算架构难以满足端侧大模型部署？

1. 带宽瓶颈（Memory Wall）

DRAM（如LPDDR5/DDR5）的总线带宽在端侧芯片上极为有限（10–50 GB/s），远低于大模型推理所需的数据吞吐量。
以一个70亿参数的FP16模型为例，模型参数约占14GB，若每轮推理都需频繁从DRAM中调入权重，将带来巨大的访问延迟与能耗开销。

2. 功耗与能效不足

数据搬移的能耗远高于计算本身：

一次DRAM访问：约100~200 pJ/bit
一次SRAM访问：约1~10 pJ/bit
一次MAC操作：<1 pJ（单精度）

在Transformer这类大模型中，90%以上能耗和延迟都来源于内存访问。

3. 算力利用率低

传统Von Neumann架构中，计算单元（MAC阵列）等待内存数据的时间极长，导致NPU/AI Core利用率远低于理想值（通常 <50%）。

二、为什么选择SRAM + 存算一体架构？

1. 本质目标：减少数据搬移，提高能效比

将权重存入SRAM，并在SRAM中进行局部计算，可显著减少DRAM读写与片上总线流量，缓解带宽瓶颈。
SRAM的高带宽、低延迟特性，天然适合对参数读取频繁的模型结构（如注意力机制中的QKV矩阵计算）。

2. 实现方式：SRAM阵列+低位宽MAC计算

将部分权重映射到SRAM bitcell结构中，结合周边MAC逻辑实现矩阵向量乘法（MVM）计算。
采用低位宽计算（如INT8甚至Binary），进一步降低功耗。
典型结构如：Processing-in-SRAM，或者更激进的Analog IMC in SRAM（电压、电流作为计算媒介）。

三、SRAM存算一体的优势（工程技术层面）

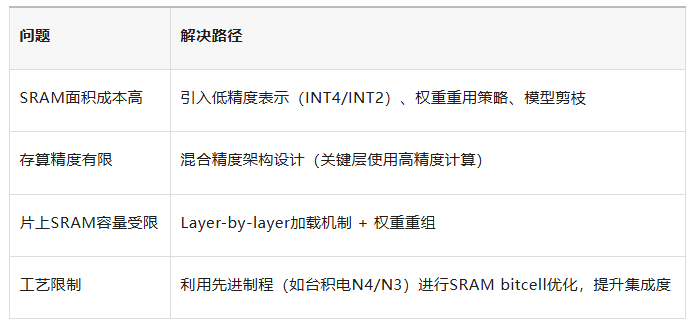

四、工程实践挑战与解决思路

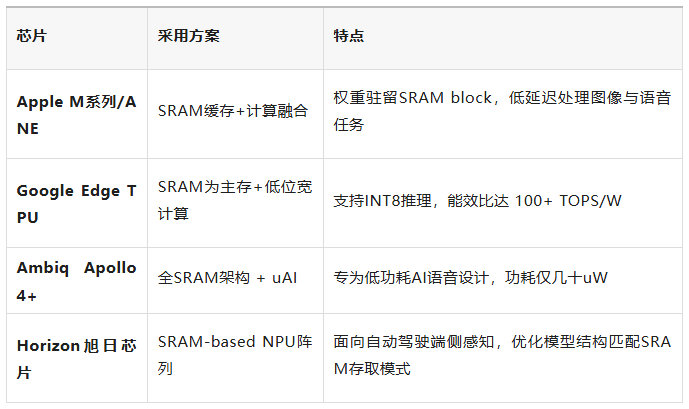

五、典型芯片案例（支撑观点）

六、总结

SRAM存算一体架构是端侧AI芯片实现“大模型部署”的关键方向。它本质上通过“就地计算”打破传统架构的带宽墙，显著提高能效比和模型推理吞吐，降低功耗和散热压力，同时避免昂贵的DRAM访问带来的BOM成本上升，是应对端侧算力三大矛盾（带宽、功耗、成本）最可行的架构突破。
