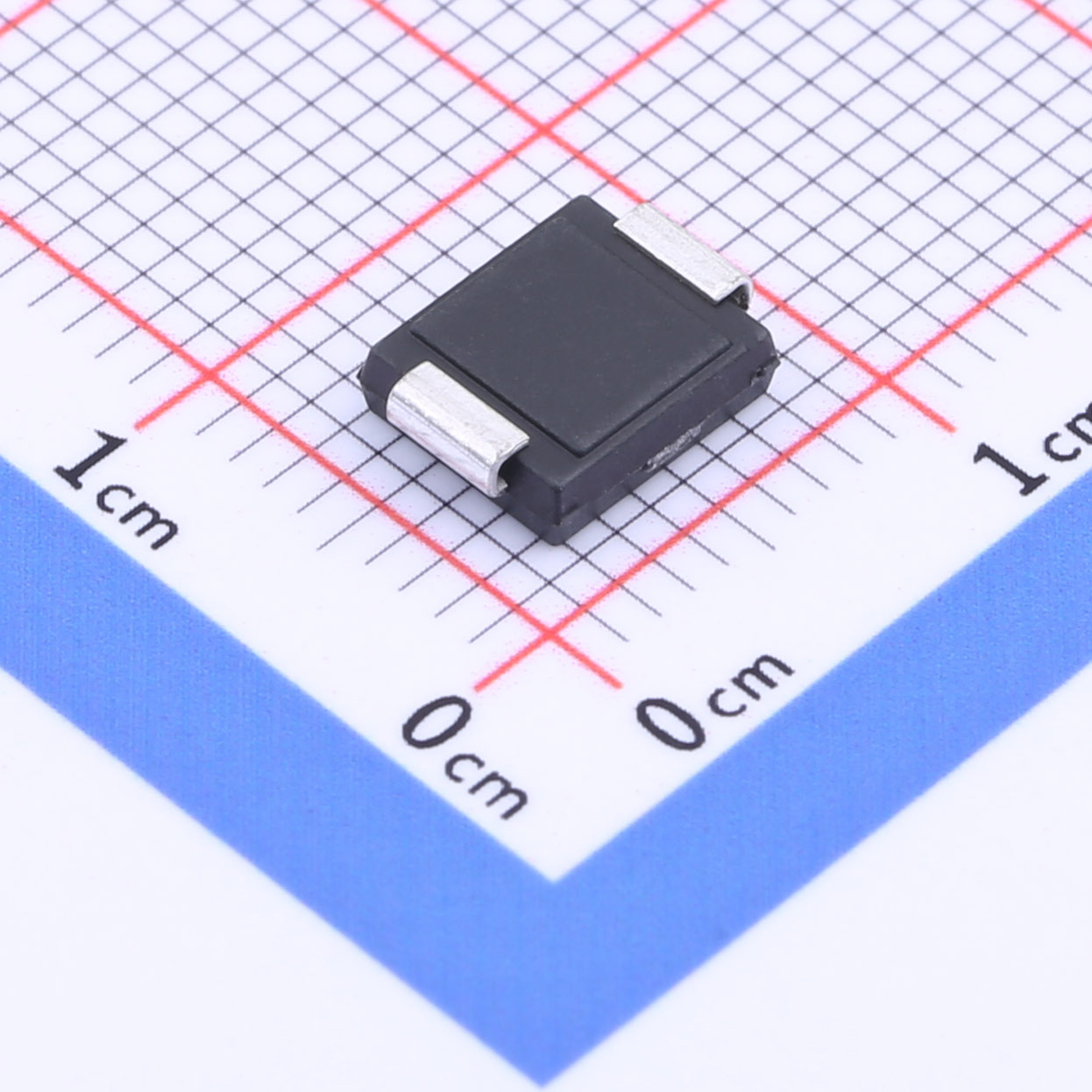

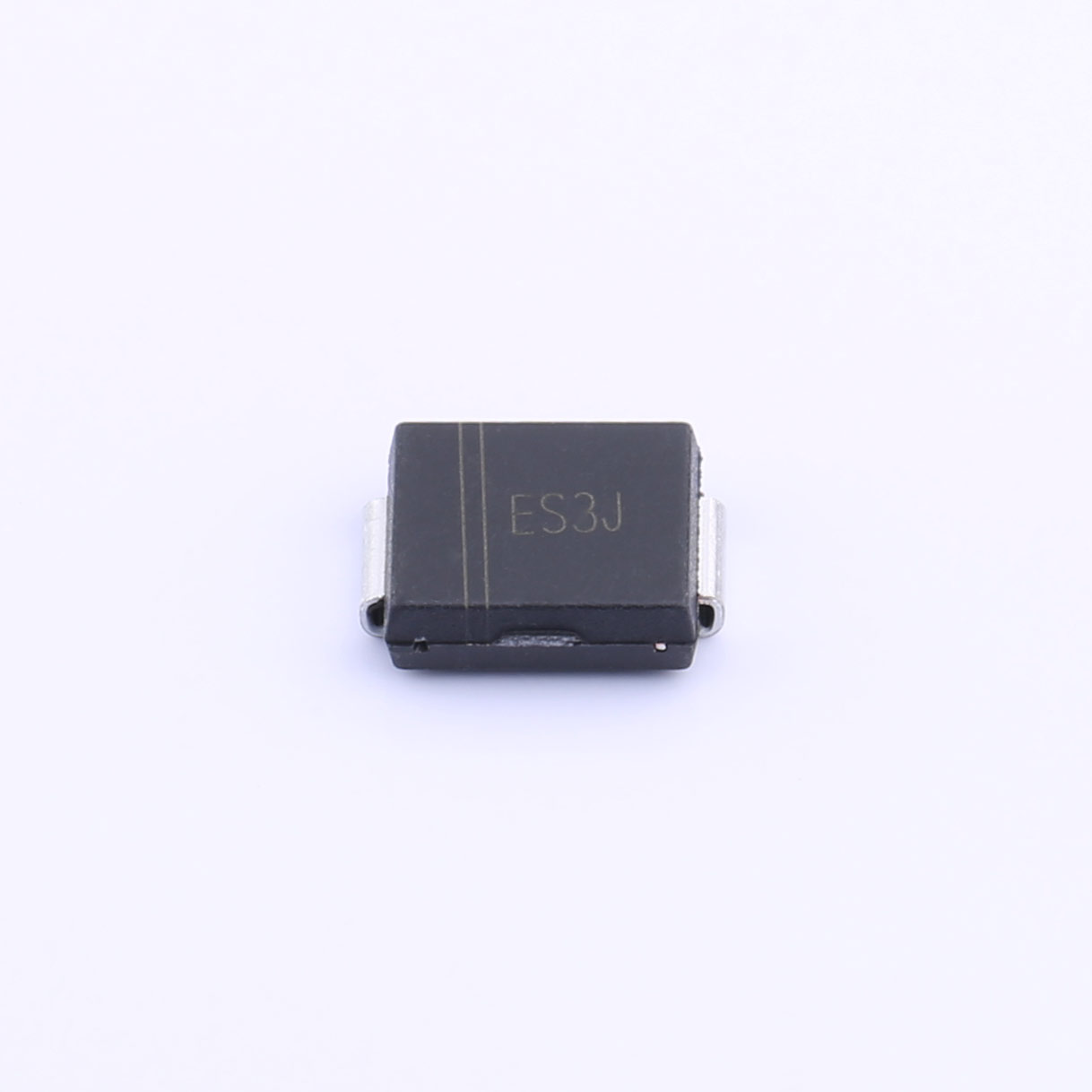

超快恢复二极管ES3JC

一、产品概述

超快恢复二极管 ES3JC 是一款高性能的半导体器件，专为高电压、大电流和高频应用而设计。它结合了高反向耐压、低正向压降、快速恢复时间和极低的反向漏电流，能够显著提高电路的效率和可靠性，广泛应用于开关电源、逆变器、电机驱动等领域。

二、主要参数

• 反向耐压 (VRRM)：600V，能够承受高达 600V 的反向电压，确保在高电压环境下的稳定性。

• 平均整流电流 (IO)：3A，可承载 3A 的平均整流电流，适用于大功率电路。

• 正向压降 (VF)：1.68V @ 3A，低正向压降有助于减少功率损耗，提高电路效率。

• 反向电流 (IR)：5μA @ 600V，极低的反向漏电流确保在反向偏置时的高阻态，提高电路可靠性。

• 反向恢复时间 (trr)：35ns，超快的反向恢复时间使其适合高频开关应用，减少开关损耗。

• 封装形式：SMC，标准的封装设计，便于安装和集成，适合各种电路板设计。

三、产品特点

• 高电压承受能力：600V 的反向耐压能力，使其在高电压应用中表现*，能够有效防止击穿。

• 大电流通过能力：3A 的平均整流电流，适用于大功率电路，满足多种应用场景的需求。

• 低正向压降：1.68V 的低正向压降减少了导通状态下的功率损耗，提高了整个电路的效率。

• 超快反向恢复：35ns 的超快反向恢复时间，确保在高频开关应用中的高效性能，减少开关损耗。

• 极低反向漏电流：5μA 的极低反向漏电流，确保在反向偏置时的高阻态，提高电路的稳定性和效率。

• 高可靠性：经过严格的质量控制和测试，确保在各种复杂工作环境下的长期稳定性。

• 标准封装：SMC 封装形式，便于安装和集成，适合各种电路板设计。

四、应用场景

超快恢复二极管 ES3JC 广泛应用于以下领域：

• 开关电源：在 DC-DC 转换器、AC-DC 适配器中作为整流元件，提高电源转换效率。

• 逆变器：在光伏逆变器、UPS 电源中，用于高频开关和能量转换。

• 电机驱动：在无刷直流电机、步进电机驱动电路中，提供高效的整流和保护功能。

• 高频电路：在高频通信设备、雷达系统中，作为关键的开关元件。
