达摩院成功研发全球 .“存储计算集成AI芯片”。性能是 10 倍，能效比是 300 倍

芯智讯|Core Zhixun|

2022-03-10 13:32:53 11

12月3日消息，芯智讯消息，阿里巴巴法学院计算机技术实验室成功研发出全球 .基于DRAM的3D胶合栈计算存储一体化AI芯片。该芯片可突破冯诺依曼架构的性能瓶颈，满足人工智能等场景对高带宽、大容量内存、 .算力的需求。在部分AI场景下，芯片性能提升10倍以上，能效比提升高达300倍。

dbaeed9ea41e2318fef555e781c56edd

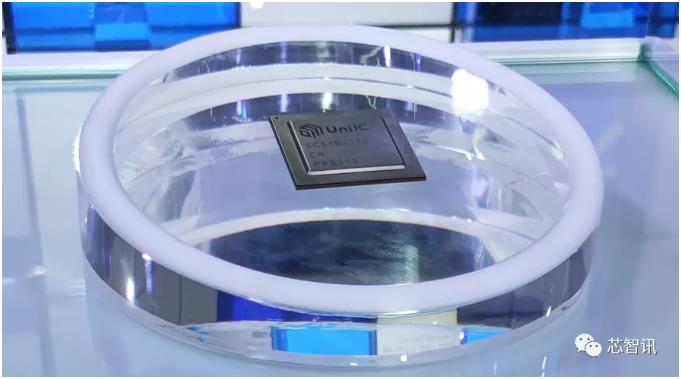

达摩院存算一体芯片（芯智讯拍摄）

为何研发存算一体芯片？

从计算机诞生起，计算机系统就是在冯·诺依曼架构下运行。在冯·诺伊曼架构中，计算与内存是分离的，计算单元从内存中读取数据，计算完成后再存回内存。特别是随着人工智能等对性能要求极高的场景爆发，传统的冯·诺依曼架构的短板开始凸显，例如功耗墙、性能墙、内存墙的问题。

造成这一问题的原因主要有两点：

一是数据搬运带来了巨大的能量消耗。数据显示，在传统架构下，数据从内存单元传输到计算单元需要的功耗是计算本身的约200倍，因此真正用于计算的能耗和时间其实占比很低。

二是内存性能的发展远远滞后于处理器的发展。目前，处理器的算力以每两年3.1倍的速度增长（AI对于算力的需求每两年提升750倍），能够处理器的数据量也快速增长，但是内存的性能每两年只有1.4倍的提升。

也就是说，即使处理器每秒能够处理3.1倍的数据量，但是由于处理器从内存中存取数据都是经过同一条内存总线访问，而这个内存总线如果最多只能通过1.4倍的数据量，这也意味着处理器也只能处理1.4倍的数据量。内存性能限制了处理器性能的提升。

目前内存性能的提升速度严重滞后于处理器性能提升的速度，这就好比一个漏斗，宽的一端是处理器，而狭窄的一端则是存储器，后者的性能极大地影响了数据传输的速度，这也被认为是传统计算机的阿克琉斯之踵。这一点在AI/HPC计算领域尤为明显。

1accee53c5c92b48c8357e11c9afa5c2

如果要突破内存墙的瓶颈，就需要一个很好的从系统到芯片的硬件解决方案。而存算一体芯片则是目前解决该问题的最佳途径。

4ffd3a7dd8627b8f42b28aa89406f867

存算一体芯片的架构类似于人脑，将数据存储单元和计算单元融合为一体，大幅减少数据搬运，从而极大提高计算并行度和能效。这一技术早在90年代就被提出，但受限于技术的复杂度、高昂的设计成本，以及缺少应用场景，过去几十年业界对存算一体芯片的研究进展缓慢。随着AI场景的爆发，业界迫切需要该技术来解决算力瓶颈，达摩院希望通过自研创新技术解决业界难题。

如何实现“存算一体”？

目前实现“存算一体”主要有三种技术路线：

1. 近存储计算（Processing Near Memory）：计算操作由位于存储芯片外部的独立计算芯片完成。

2. 内存储计算（Processing In Memory）：计算操作由位于存储芯片内部的独立计算单元完成，存储单元和计算单元相互独立存在。

3. 内存执行计算（Processing With Memory）：存储芯片内部的存储单元完成计算操作，存储单元和计算单元完全融合，没有一个独立的计算单元。

其中，近存计算通过将计算资源和存储资源距离拉近，实现对能效和性能的大幅度提升，被认为是现阶段能解决内存墙问题的最佳途径。达摩院本次也是沿着这一方向进行突破。

c0da65f7ef088f4e90c840ec8723be94

达摩院有哪些技术创新？

目前HBM是将内存和计算结合在一起的主要方案之一，但该技术受限于单位容量带宽不足和功耗高的缺点，无法有效解决内存墙问题。

而混合键合(Hybrid Bonding)的3D堆叠技术拥有高带宽、低成本的特点，被认为是低功耗、近存计算的 .载体之一。

3da60c89cb3f2579547b1f02e45f00a5

此次，达摩院研发的芯片 .采用混合键合(Hybrid Bonding)的3D堆叠技术——将逻辑计算芯片和DRAM存储芯片face-to-face地用特定金属材质和工艺进行互联，实现了炒高片上内存带宽，炒高密度片间互联。

最终的测试芯片显示，这种存算技术和架构的优势明显，能通过拉近存储单元与计算单元的距离增加带宽，降低数据搬运的代价，缓解由于数据搬运产生的瓶颈，而且与数据中心的推荐系统、图神经网络、大规模NN训练，对于带宽/内存的需求 .匹配。

据芯智讯此前在云栖大会“前沿计算技术突破论坛”上的了解的信息显示，该存算一体芯片的片上内存带宽可高达37.5GB/s/mm²，相比传统芯片，可提供

20倍以上片上内存容量和100倍以上内存能效比提升。在典型的实际应用中，可实现10倍以上的性能提升和300倍的能效提升。

在设计方面，该芯片内存单元采用异质集成嵌入式DRAM，拥有超大内存容量和超大带宽优势；计算芯片方面，达摩院研发设计了流式的定制化加速器架构，对推荐系统进行“端到端”加速，包括匹配、粗排序、神经网络计算、细排序等任务。这种近存架构也有效解决了带宽受限的问题，最终内存、算法以及计算模块 .融合，大幅提升带宽的同时还实现了超低功耗，展示了近存计算在数据中心场景的潜力。

得益于技术的创新性，该芯片的研究成果已被ISSCC 2022收录。目前，达摩院在存算一体架构方向上拥有大量 .成果，在ISCA、MICRO、HPCA等 .计算机体系结构会议上发表多篇论文。

895714419fcfbb4e2f0a4731afa77293

存算一体芯片在海量数据计算场景中拥有天然的优势，在终端、边缘端以及云端都有广阔的应用前景。例如VR/AR、无人驾驶、天文数据计算、遥感影像数据分析等场景中，存算一体芯片都可以发挥高带宽、低功耗的优势。从长远来看，存算一体技术还将成为类脑计算的关键技术。

针对这一技术未来有何研发和应用规划？

目前，全行业对集成存储-计算机芯片技术的研究还处于探索阶段，在工艺成熟度、典型应用和应用等方面尚不成熟。 '生态系统。法学院希望逐步攻克技术难题。内存芯片通过缩短存储单元与计算单元之间的距离，增加带宽，降低了数据处理的成本，缓解了数据处理带来的瓶颈。未来，法学院将在存储方面征服更多的计算机技术。在应用方面，未来我们将与阿里巴巴内部运营紧密合作，逐步适配和优化内部AI应用场景。
