什么是开关二极管

电子百科|Electronic-encyclopedia|

2022-11-17 09:00:01 930

什么是开关二极管，顾名思义，也就是为在电路上进行"开"、"关"而特殊设计制造的一类二极管。是半导体二极管的一种此二极管具有正向施加电压时电流通过 (ON)，反向施加电压时电流停止 (OFF) 的性能。反向恢复时间 (trr) 短，与其他二极管相比，开关特性优异。

工作特性
开关二极管从截止（高阻状态）到导通（低阻状态）的时间叫开通时间；从导通到截止的时间叫反向恢复时间；两个时间之和称为开关时间。一般反向恢复时间大于开通时间，故在开关二极管的使用参数上只给出反向恢复时间。开关二极管的开关速度是相当快的，像硅开关二极管的反向恢复时间只有几纳秒，即使是锗开关二极管，也不过几百纳秒。开关二极管具有开关速度快、体积小、寿命长、可靠性高等特点，广泛应用于电子设备的开关电路、检波电路、高频和脉冲整流电路及自动控制电路中。

工作原理

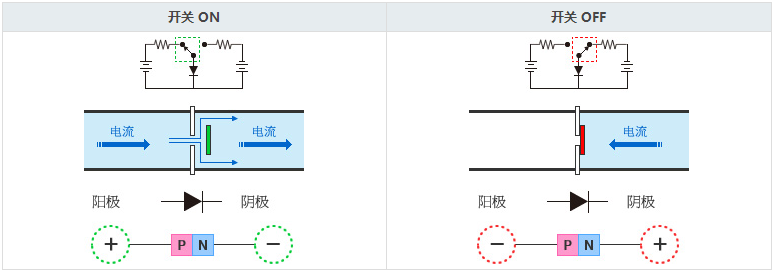

半导体二极管导通时相当于开关闭合（电路接通），截止时相当于开关打开（电路切断），所以二极管可作开关用，常用型号为1N4148。由于半导体二极管具有单向导电的特性，在正偏压下PN结导通，在导通状态下的电阻很小，约为几十至几百欧；在反向偏压下，则呈截止状态，其电阻很大，一般硅二极管在10ΜΩ以上，锗管也有几十千欧至几百千欧。利用这一特性，二极管将在电路中起到控制电流接通或关断的作用，成为一个理想的电子开关。以上的描述，其实适用于任何一支普通的二极管，或者说是二极管本身的原理。但针对于开关二极管，最重要的特点是高频条件下的表现。高频条件下，二极管的势垒电容表现出来极低的阻抗，并且与二极管并联。当这个势垒电容本身容值达到一定程度时，就会严重影响二极管的开关性能。极端条件下会把二极管短路，高频电流不再通过二极管，而是直接绕路势垒电容通过，二极管就失效了。而开关二极管的势垒电容一般极小，这就相当于堵住了势垒电容这条路，达到了在高频条件下还可以保持好的单向导电性的效果。

反向恢复时间 (trr)？

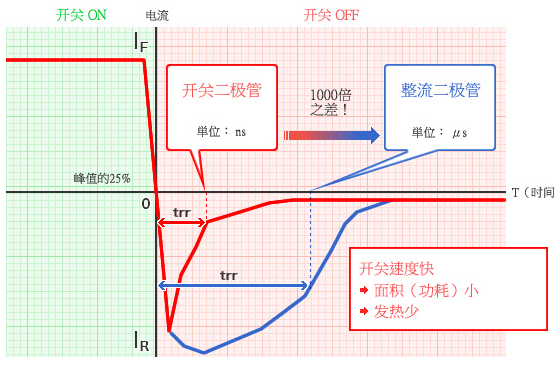

反向恢复时间 (trr) 是指开关二极管从导通状态到完全关闭状态所经过的时间。一般关断后电子不能瞬间停止，有一定量的反向电流流过。其漏电流越大损耗也越大。还正在开发优化材料或扩散重金属从而缩短trr，抑制反冲后振荡（振铃）的FRD (Fast Recovery Diode) 等产品。

种类
开关二极管分为普通开关二极管、高速开关二极管、超高速开关二极管、低功耗开关二极管、高反压开关二极管、硅电压开关二极管等多种。普通开关二极管常用的国产普通开关二极管有2AK系列锗开关二极管，表4-8为2AK系开关二极管的主要参数。高速开关二极管高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。常用的国产高速开关二极管有2CK系列。进口高速开关二极管有1N系列、1S系列、1SS系列（有引线塑封）和RLS系列（表面安装）。超高速开关二极管常用的超高速开关二极管有1SS系列（有引线塑封）和RLS系列（表面封装）。低功耗开关二极管低功耗开关二极管的功耗较低，但其零偏压电容和反向恢复时间值均较高速开关二极管低。常用的低功耗开关二极管有RLS系列（表面封装）和1SS系列（有引线塑封）。高反压开关二极管高反压开关二极管的反向击穿电压均在220V以上，但其零偏压电容和反向恢复时间值相对较大。常用的高反压开关二极管有RLS系列（表面封装）和1SS系列（有引线塑封）。硅电压开关二极管硅电压开关二极管是一种新型半导体器件，有单向电压开关二极管和双向电压开关二极管之分，主要应用于触发器、过压保护电路、脉冲发生器及高压输出、延时、电子开关等电路。单向电压开关二极管也称转折二极管，邮PnPN四层结构的硅半导体材料组成，其正向为负阻开关特性（指当外加电压升高到正向转折电压值时，开关二极管由截止状态变为导通状态，即由高阻转为低阻），反向为稳定特性。双向电压二极管由NPnPN五层结构的硅半导体材料组成，其正向和反向均具有相同的负阻开关特性。
