TVS瞬态抑制二极管介绍

发布时间:2022-11-17作者来源:萨科微浏览:3003

电子电路中TVS瞬态抑制二极管可以说是必不可少的一个重要元件,它可以对电路起到很好的保护作用,接下来我们对TVS瞬态抑制二极管做个详细了解。

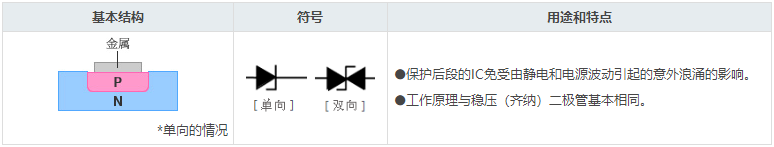

      TVS二极管(Transient voltage suppression diode)也称瞬态电压抑制二极管,可以保护电气设备在导线引入的电压峰尖时不被破坏,是一种电路保护器件。



TVS二极管会和要保护的电路并联。当其电压超过突崩溃准位时,直接分流过多的电流。TVS二极管是箝位器,会抑制超过其崩溃电压的过高电压。当过电压消失时,TVS二极管会自动复归,而其吸收的能量比类似额定的撬棒电路要大很多。 TVS二极管有单向的及双向的。单向的TVS二极管在顺向操作时类似整流子,但在其设计允许承受很大的峰值电流,1.5KE系列的瞬间功率可以到1500 W。 双向的TVS二极管可以视为是二个极性相反的雪崩二极管相串联,再和要保护的电路并联。虽然在电路中会标示为二个二极管,不过实际元件是将二个二极管封装在同一个包装中。 TVS二极管过电压反应的速度会比其他的过电压保护元件(例如压敏电阻或是气体放电管)要快。实际的箝位大约只有一皮秒,但因为实际电路中导线存在电感,因此保护元件需容许较长时间的大电压。因此TVS二极管会比其他元件适合保护电路不受很快,而且有破坏性的电压突波。像许多分散式的电路都有这种快速的过电压突波,可能因为内部因素或是外部因素造成,例如闪电或是马达短路。 瞬态电压抑制器若使用在超过其设计条件的环境下,可能会损坏。瞬态电压抑制器的失效模式有三种:短路、开路、元件额定下降。

TVS二极管的工作原理

TVS二极管用来保护后段的IC免受由静电和电源波动引起的意外过电压和浪涌的影响。
整流二极管和肖特基势垒二极管利用的是二极管的正向特性,而TVS二极管与齐纳二极管(ZD)一样,利用的是二极管的反向特性。
如下图所示将TVS二极管与IC并联,当电路正常工作时,TVS二极管处于OFF状态,只消耗一定的漏电流。
当被施加了浪涌等过电压时,TVS二极管会变为ON状态,并且TVS侧会消耗脉冲电流,从而钳制过电压并保护后段的IC。


TVS二极管的极性(单向和双向)

TVS二极管的极性是与电路品质相关的项目。
单向TVS可用作LH等单极电路的保护器件,不适用于保护双极电路。
双向TVS可以用于正负两极的保护,因此适用于保护双极电路和CAN等数据线路。
此外,双向TVS也可用于保护单极电路。

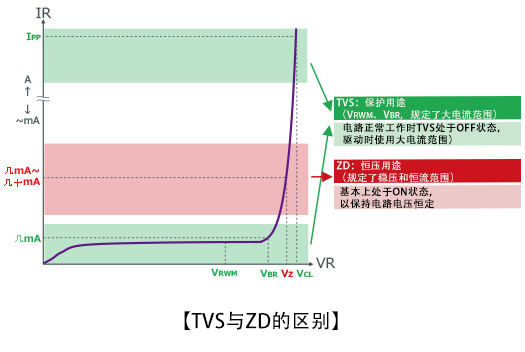

TVS与ZD的区别

TVS和ZD在利用二极管的反向特性方面是相同的,但是由于ZD主要用于恒压应用,因此对电压稳定的低电流范围(5mA~40mA)规定了“齐纳电压(VZ)”。
此外,ZD基本上在ON状态下使用。
TVS为了不影响IC的驱动电压,在电路正常工作期间处于OFF状态,当被施加了浪涌等突发过电压时,击穿电压值变得越发重要。
因此,规定了[敏感词]不会导致击穿的两个电压——“截止电压(VRWM)”和“击穿电压(VBR)”。
此外,由于其主要用途是过电压保护,因此,作为保护特性,对几A~几十A范围内的大电流范围特性也有规定。


TVS二极管有以下的规格:
漏电流:在电压小于[敏感词]反向关断电压时,可以导通的电流。Leakage current: the amount of current conducted when voltage applied is below the maximum reverse standoff voltage.
[敏感词]反向关断电压:在此电压以下,导流电流不明显 击穿电压:会出现显导通电流的电压。 箝位电压:导通电流会到其额定电流(数百到数千安培)的电压。
杂散电容:未导通的二极管其特性类似电容器,对于高频信号有破坏性的效果,一般会建议选用杂散电压较低的TVS二极管。
杂散电感:因为实际过电压的切换很快,包装的电感是反应速度的限制因素之一。
可吸收的能量:因为暂态很短,所有的能量都变成TVS二极管本身的热,散热片只会影响之后散热需要的时间,无法提升TVS二极管可吸收的能量。因此高能量的TVS二极管也会有较大的体积。若体积不够大,过电压可能会破坏TVS二极管,也就无法保护其他的电路。
