上篇说到AC-DC转换器两种方式中的其中一种变压器式AC-DC转换器，今天我们来了解一下开关式AC-DC转换器。

开关方式

这是普通AC/DC转换器的开关方式电路结构。

【开关方式的电路结构示例】

下图显示了开关方式电压波形的变化。
变压器方式是首先通过变压器进行AC/AC降压，而开关方式是直接用二极管桥式整流器对交流电压进行整流。由于普通家庭的用电电压为AC100V或AC200V，所以二极管桥式整流器必须具有可承受高电压的规格。
接下来，用电容器平滑直流电压（脉冲电压）。电容器同样需要耐高压的电容器。
然后，通过开关元件的ON/OFF对直流电压进行斩波（切割），并经过高频变压器降压后传送到二次侧。此时，斩波波形变为方波。
与家用频率（50/60Hz）相比，开关元件使用的频率更高（例如，100kHz）。由于高频工作，所以可以实现变压器的小型化、轻便化。

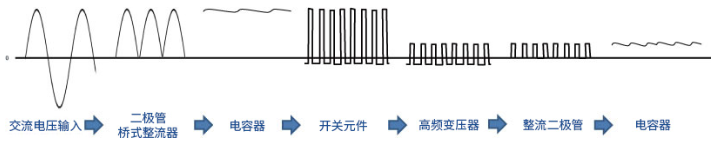

【开关方式的波形推移】

在二次侧利用整流二极管对方波进行半波整流，之后用电容器对其进行平滑，并输出直流电压。
开关方式是利用控制电路控制开关元件，获得稳定的预期的直流输出（例如，DC12V）的方式。
与变压器方式相比，开关方式由开关元件和控制电路组成，电路结构较复杂，但由于基于高频控制可以使用小型变压器，所以有助于设备小型化，这是它的一个很大的优点。
