AC/DC的反馈控制是什么?

发布时间:2022-12-26作者来源:萨科微浏览:1659

开关式AC/DC转换器根据实际输出的DC电压值,并通过该电压信息对开关元件进行控制,从而确保稳定实现规定的DC输出。这种确认该输出电压值以控制开关元件的机制叫做反馈控制(FB控制)。


【开关方式电路结构示例】

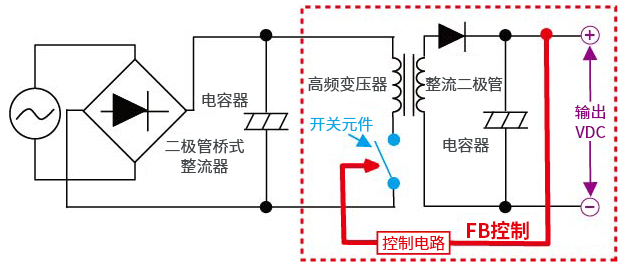

反馈控制的示意图

开关式AC/DC转换器通过二极管电桥对AC电压进行整流,再通过电容器实施平滑处理,将AC电压转换为DC电压。然后,通过开关元件对该DC电压进行斩波(ON/OFF)后,通过高频变压器降压后传递到2次侧,再利用电容器进行平滑处理,输出规定的DC电压(VDC)。
FB控制电路检测实际输出的该电压值是否达到规定的目标电压值。

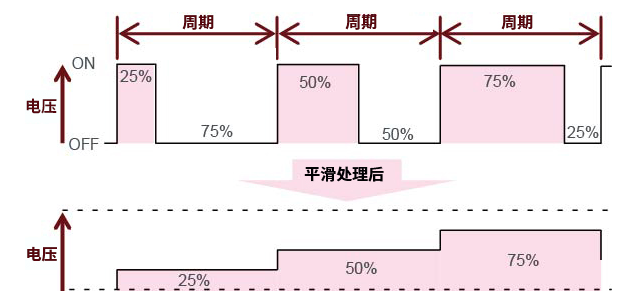

【经过平滑处理的输出电压示意图】

实际输出电压值低于目标电压值时,则会对开关元件进行控制,使ON时间变长。这样,输出电压值就会上升。反之,高于目标电压值时,则控制ON时间变短。
这样,反馈控制电路常时对实际输出电压值进行确认,并根据该值调整开关元件的ON/OFF时间,确保目标输出电压值的稳定。
