整流桥的应用

电子百科|Electronic-encyclopedia|

2023-04-12 06:58:41 639

整流桥可将交流发动机产生的交流电转变为直流电，以实现向用电设备供电和向蓄电池进行充电。限制蓄电池电流倒转回发动机，保护交流发动机不被烧坏。

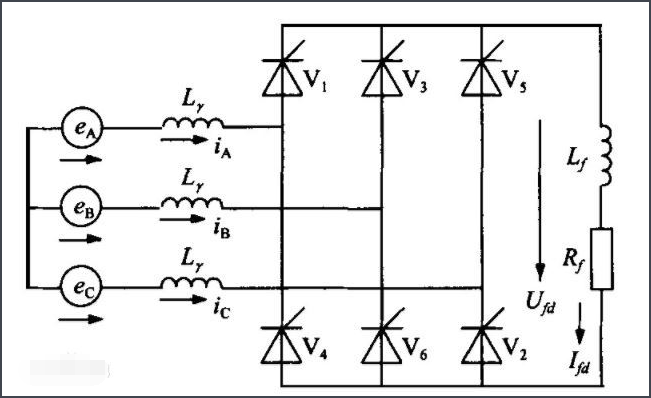

整流桥一般带有足够大的电感性负载，因此整流桥不出现电流断续。如右图所示，整流桥由控制器的控制角控制, 当控制角为0°～90°时，整流桥处于整流状态, 输出电压的平均值为正;当控制角为90°～180°-γ时 (γ为换弧角) ，整流桥处于逆变状态，输出电压的平均值为负。

三相全控整流桥

应用：

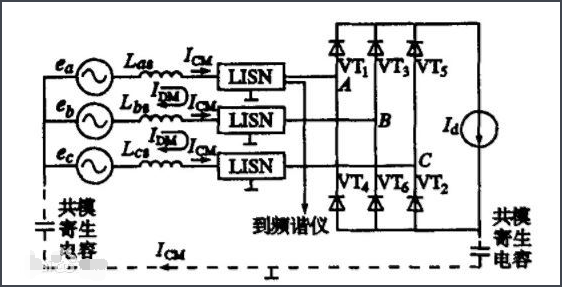

由于一般整流桥应用时, 常在其负载端接有平波电抗器，故可将其负载视为恒流源。另外根据EMI测量标准，为减小电网阻抗对测量结果的影响，需要在整流桥的电网输入端接入线性阻抗稳定网络 (LISN) 。测试所用的LISN的结构如图1所示，其主要作用是：①减小电网阻抗对测量结果的影响；②隔离来自电网端的干扰。由于LISN的隔离作用，可以把电网端视作一仅有基波电势和内阻抗的电源。研究对象的等效电路如右下图所示。

等效电路图
