一、可控硅的概念和结构

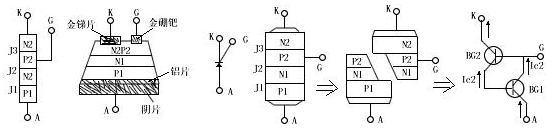

　　晶闸管又叫可控硅(Silicon Controlled Rectifier) 简称SCR。它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。大家常使用的是单向晶闸管，也就是普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极：*层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。

　　可控硅最主要的作用之一就是稳压稳流。

　　可控硅在自动控制控制，机电领域，工业电气及家电等方面都有广泛的应用。可控硅是一种有源开关元件，平时它保持在非道通状态，直到由一个较少的控制信号对其触发或称“点火”使其道通，一旦被点火就算撤离触发信号它也保持道通状态，要使其截止可在其阳极与阴极间加上反向电压或将流过可控硅二极管的电流减少到某一个值以下。

二、双向可控硅又称为双向晶闸管

　　普通晶闸管(VS)实质上属于直流控制器件。要控制交流负载，必须将两只晶闸管反极性并联，让每只SCR控制一个半波，为此需两套独立的触发电路，使用不够方便。

　　双向晶闸管是在普通晶闸管的基础上发展而成的，它不仅能代替两只反极性并联的晶闸管，而且仅需一个触发电路，是目前比较理想的交流开关器件。其英文名称TRIAC即三端双向交流开关之意。

　　双向晶闸管可广泛用于工业、交通、家用电器等领域，实现交流调压、电机调速、交流开关、路灯自动开启与关闭、温度控制、台灯调光、舞台调光等多种功能，它还被用于固态继电器(SSR)和固态接触器电路中。

三、可控硅的种类

　　可控硅有多种分类方法。

　　1、按关断、导通及控制方式分类：可控硅按其关断、导通及控制方式可分为普通可控硅、双向可控硅、逆导可控硅、门极关断可控硅（GTO）、BTG可控硅、温控可控硅和光控可控硅等多种。

　　2、按引脚和极性分类：可控硅按其引脚和极性可分为二极可控硅、三极可控硅和四极可控硅。

　　3、按封装形式分类：可控硅按其封装形式可分为金属封装可控硅、塑封可控硅和陶瓷封装可控硅三种类型。其中，金属封装可控硅又分为螺栓形、平板形、圆壳形等多种；塑封可控硅又分为带散热片型和不带散热片型两种。

　　4、按电流容量分类：可控硅按电流容量可分为大功率可控硅、中功率可控硅和小功率可控硅三种。通常，大功率可控硅多采用金属壳封装，而中、小功率可控硅则多采用塑封或陶瓷封装。

5、按关断速度分类：可控硅按其关断速度可分为普通可控硅和高频（快速）可控硅。
