何为SiC功率模块?

发布时间:2022-11-29作者来源:萨科微浏览:1966

何为SiC功率模块?随着近年来,对半导体材料的要求及性能的不断提高,单个功率器件已无法完全满足需求,于是就有了功率模块的出现,SiC功率模块则是为了满足对材料要求更高的电子电路所设计的,接下来跟随萨科微小编详细了解一下。

1. SiC功率模块的电路构成

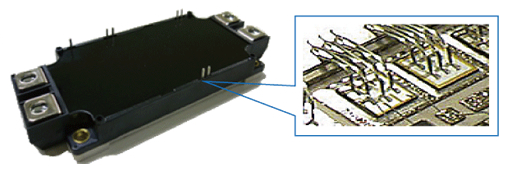

现在量产中的SiC功率模块是一种以一个模块构成半桥电路的2in1类型的模块。
分为由SiC MOSFET + SiC SBD构成的类型和只由SiC MOSFET构成的类型两种,可根据用途进行选择。





2. SiC模块的特征

大电流功率模块中广泛采用的主要是由Si材料的IGBT和FRD组成的IGBT模块。搭载了SiC-MOSFET和SiC-SBD的功率模块,
IGBT的尾电流和FRD的恢复电流引起的较大的开关损耗,通过改用SiC功率模块可以明显减少,因此具有以下效果:

  1. 开关损耗的降低,可以带来电源效率的改善和散热部件的简化
    (例:散热片的小型化,水冷/强制风冷的自然风冷化)

  2. 工作频率的高频化,使周边器件小型化
    (例:电抗器或电容等的小型化)

主要应用于工业机器的电源或光伏发电的功率调节器等。
