运算放大器(Operational Amplifier)又名：运放，内含多级放大电路的电子集成电路，是一种具有很高放大倍数的电路单元。输入级是差分放大电路，具有高输入电阻和抑制零点漂移能力；中间级主要进行电压放大，具有高电压放大倍数，一般由共射极放大电路构成；输出极与负载相连，具有带载能力强、低输出电阻特点。

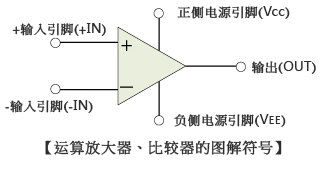

运算放大器、比较器的图解符号
运算放大器的电源引脚名称示例
运算放大器要求的功能有高输入电阻（阻抗）和低输出电阻。 在下图【电压控制电压源放大器模型】中，输入电压和输出电压的关系如以下公式所示。

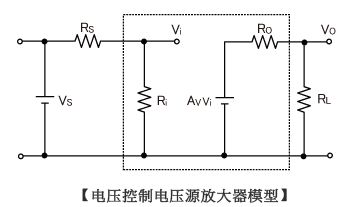

电压控制电压源放大器模型

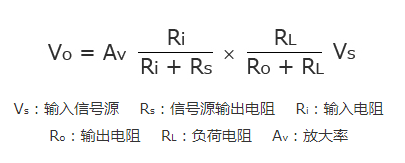

信号电压Vs是通过电阻分压由信号源电阻Rs和运算放大器的输入电阻Ri分压而得，因此衰减的信号被输入运算放大器。
但是，当Ri远远大于Rs(Ri=∞)时，公式的第1项可视作近似于1、Vs=Vi。
关于以下第2项，放大了的输入电压AvVi被运算放大器的输出电阻Ro和负载电阻RL分压输出。
此时，当Ro远远小于RL(Ro=0)时，第2项可近似于1，信号可在不衰减的状态下输出。

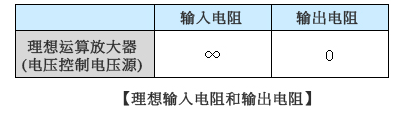

这样的运算放大器被称为理想运算放大器。
一般希望运算放大器具有高输入电阻、低输出电阻，尽量设计为接近理想运算放大器的电路结构。
信号电压Vs是通过电阻分压由信号源电阻Rs和运算放大器的输入电阻Ri分压而得，因此衰减的信号被输入运算放大器。
但是，当Ri远远大于Rs(Ri=∞)时，公式的第1项可视作近似于1、Vs=Vi。
关于以下第2项，放大了的输入电压AvVi被运算放大器的输出电阻Ro和负载电阻RL分压输出。
此时，当Ro远远小于RL(Ro=0)时，第2项可近似于1，信号可在不衰减的状态下输出。
这样的运算放大器被称为理想运算放大器。
一般希望运算放大器具有高输入电阻、低输出电阻，尽量设计为接近理想运算放大器的电路结构。

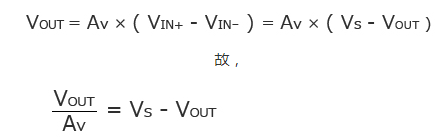

运算放大器按其放大率放大引脚间的电压差，因此输出电压表示如下。
当运算放大器的开放增益Av足够大时，可视为左边近似于0、Vs=VOUT。
增益较低时，公式左边不可近似于0，这样，输出电压会发生误差。
之所以希望运算放大器有高开放增益，是因为通过该增益可尽量缩小输出电压误差。
高开放增益从其他角度来看，意味着应尽量减小+输入引脚和-输入引脚间的电位差。即，开放增益越大，VIN+=VIN-的关系成立的可能性就越大。该+输入引脚和-输入引脚的电位基本相等的关系被称为虚短、虚断或虚拟接地。
构成负反馈电路使用时，该关系成立，可利用虚拟接地的特性设计应用电路。
集成运算放大器的选择和使用
集成运算放大器类别、品种很多，应根据实际使用要求合理选择，规范使用。
(1)尽量选用通用型集成运算放大器。当一个系统中使用多个运算放大器时，尽可能选用多运算放大器集成电路，例如LM324、LF347等都是将4个运算放大器封装在一起的集成电路。
(2)实际选择集成运算放大器时，还要考虑信号源的性质（是电压源还是电流源）、负载的性质、集成运算放大器输出电压和电流是否满足要求、环境条件，集成运算放大器允许工作范围、工作电压范围、功耗与体积等因素是否满足要求。例如：对于放大音频、视频等交流信号的电路，选用转换速率大的运算放大器比较合适；对于处理微弱直流信号的电路，选用精度比较高的运算放大器比较合适（即失调电流、失调电压及温漂均比较小）。
(3)使用前要了解集成运算放大器的类别及电参数，弄清楚封装形式、外引线排法、引脚接线、供电电压范围等。
(4)消振网络应按要求接好，在能消振的前提下兼顾带宽。
(5)集成运算放大器是电子电路的核心，为了减少损坏，应采取适当的保护措施。
