线性稳压器LDO的工作原理

电子百科|Electronic-encyclopedia|

2022-12-30 13:40:17 951

线性稳压器的基本电路由串联调整管VT、取样的ESR的需求构成了外部极。两个主导极点治疗会影响设备的性能，并会构成闭环重大影响的稳定性。

一般的引脚构成

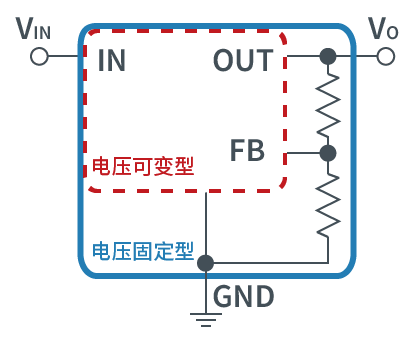

线性稳压器基本上由VIN （输入）、VO （输出）、GND （接地）三个引脚构成。
在输出可变的线性稳压器上添加了用于反馈输出电压的FB（反馈引脚）。
简单来说，电压固定型是内置了电压可变型的外接电阻的稳压器。

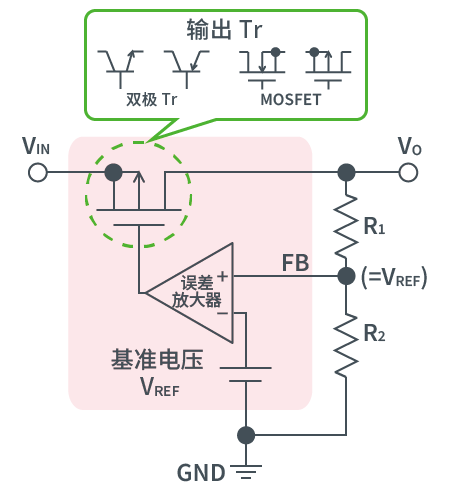

线性稳压器的内部电路概要如下图所示。

其工作原理与反相放大电路相同，误差放大器的非反相引脚（FB）电压与基准电压 (VREF) 相同，因此输出电压值（VO）由两个电阻（R1和R2）的阻值比决定。

Vo=[ (R1+R2) / R2 ] x VREF

下图的输出晶体管为MOSFET，不过也有使用双极晶体管的产品。
