ESD静电保护二极管SD03

产品介绍：SD03 ESD静电保护二极管

一、产品概述

萨科微slkor静电保护二极管SD03是一款专为低电压、高密度集成电路设计的二极管。它采用紧凑的SOD-323封装，不仅尺寸小巧，而且提供了*的静电防护能力，是保护敏感电子元件免受静电损害的理想选择。SD03以其精确的电气参数和可靠的性能，在各类需要静电保护的电子设备中得到了广泛应用。

二、产品特性

反向工作电压（VRWM）：3.3V，确保在标准3.3V工作电压下稳定运行，不引入额外的功耗或热量。

击穿电压（VBR min）：4V，当静电电压超过此值时，二极管迅速导通，将静电能量引导至地，有效保护后级电路。

漏电流（IR）：40μA，尽管相比某些高端ESD保护二极管略高，但仍处于可接受范围内，且对大多数应用场景影响有限。

钳位电压（VC）：14V，在二极管导通时，将静电电压钳制在14V以下，有效防止静电对敏感元件的破坏。

结电容（CJ）：450pF，相对较高的结电容设计，虽然可能在一定程度上影响高频信号传输性能，但更适用于对频率要求不是极高的应用场景。

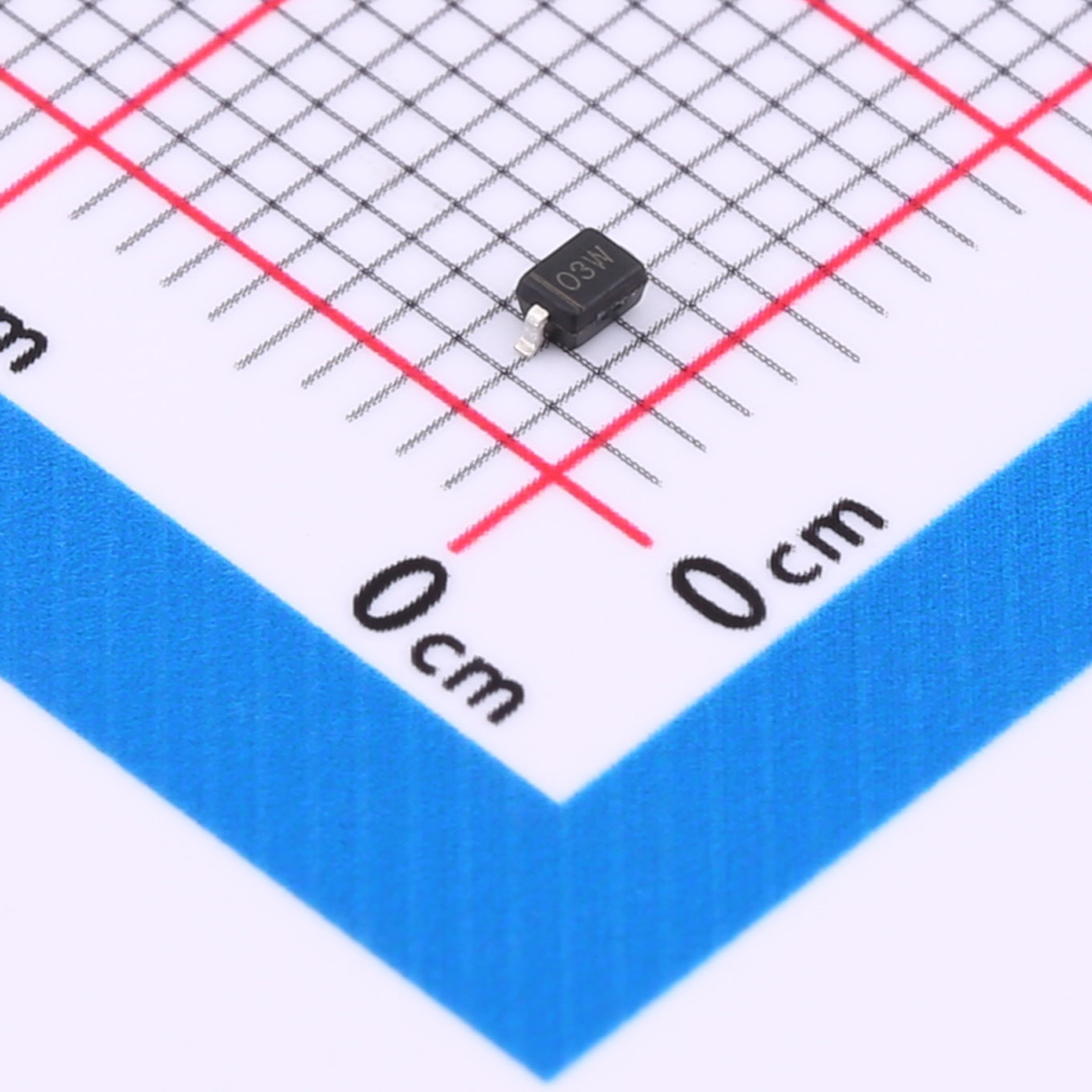

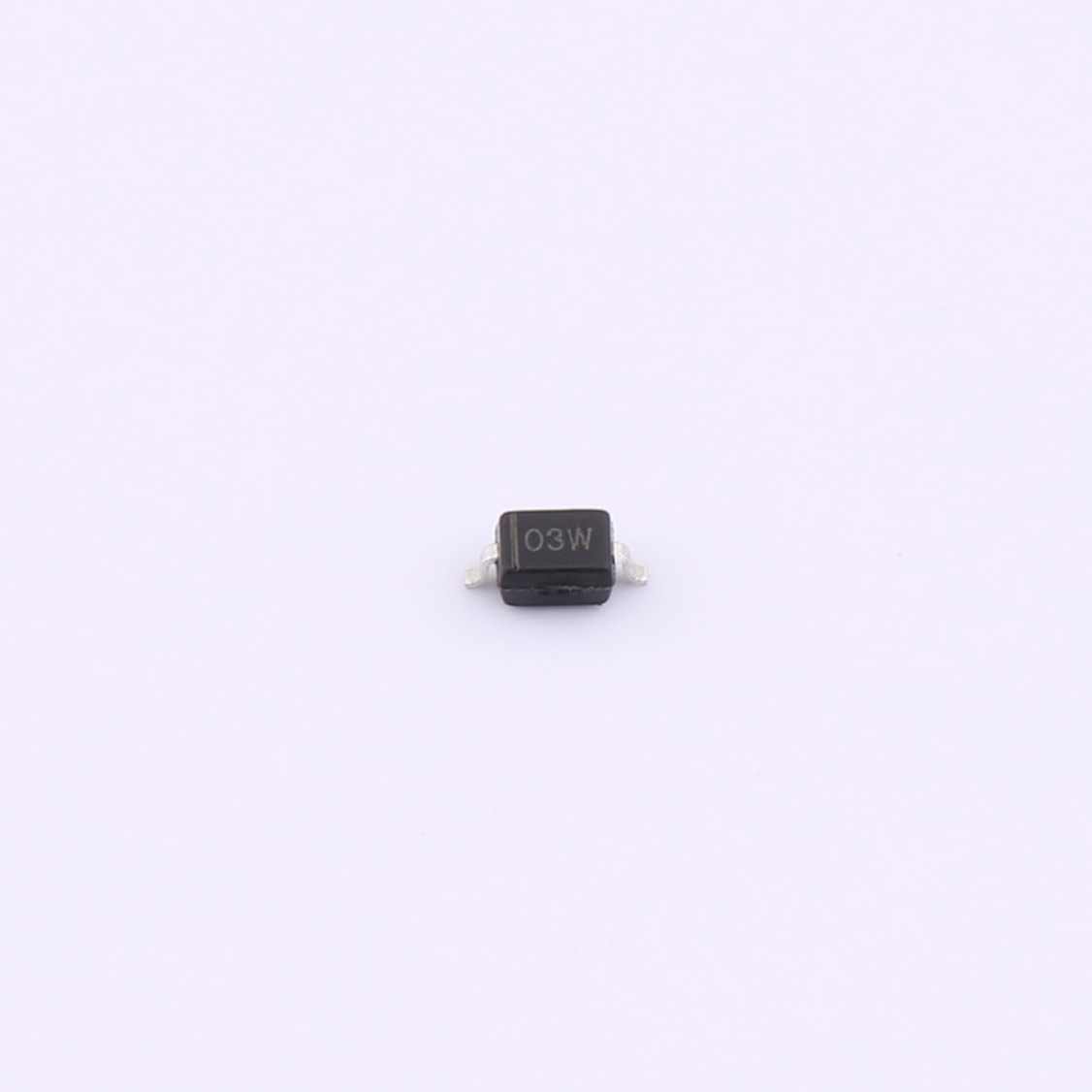

紧凑封装：SOD-323封装，体积小，便于在PCB板上实现高密度集成。

三、产品优势

低电压保护：专为3.3V等低电压电路设计，提供精确的静电保护。

高可靠性：稳定的电气性能和可靠的静电防护能力，确保电子设备安全运行。

易于集成：SOD-323封装，小巧轻便，适合在有限的空间内实现高密度布局。

成本效益：在满足基本静电保护需求的同时，提供具有竞争力的价格。

四、应用领域

消费电子：智能手机、平板电脑、蓝牙耳机等便携式设备的接口和内部电路保护。

汽车电子：车载信息系统、导航设备、娱乐系统等汽车电子部件的静电保护。

工业控制：PLC控制系统、自动化设备、传感器网络等工业设备的静电防护。

通信设备：小型路由器、交换机、IoT设备等通信设备的接口保护。

五、注意事项

正确安装：请确保二极管极性正确，避免反向安装导致功能失效或损坏。

电路布局：合理设计电路布局，确保静电防护效果最大化。

工作环境：避免在高温、高湿、强磁场等恶劣环境下使用，以免影响产品性能。

存储条件：产品应存放在干燥、阴凉处，避免阳光直射和潮湿环境。

定期检测：对于关键应用场合，建议定期检测二极管的性能，确保其持续有效提供静电保护。同时，注意检查封装是否完好，防止因机械应力导致的损坏。
