产品介绍：ESD静电保护二极管SLH0501D3
一、产品概述
萨科微slkor静电保护二极管SLH0501D3是一款高性能二极管，专为保护敏感电子元件免受静电放电（ESD）事件和瞬态过电压的损害而设计。该器件采用先进的半导体技术制造，具有极低的漏电流和快速的响应速度，能够在不影响正常电路功能的前提下，有效吸收和分流突发的静电电荷，确保电子设备的稳定运行和长期可靠性。
二、产品特性
低反向工作电压（VRWM）：5.0V，适用于大多数低电压应用，确保在正常工作条件下不会误触发。
高击穿电压（VBR min）：6.0V，提供足够的保护阈值，防止正常操作电压下的误动作，同时确保在遭遇ESD冲击时迅速响应。
超低漏电流（IR）：1μA，即使在非工作状态下，也能保持极低的功耗，延长设备电池寿命，减少热效应。
高箝位电压（VC）：18.3V，有效限制过电压水平，保护后续电路免受高电压冲击。
低结电容（CJ）：0.8pF，适用于高频信号传输，减少信号衰减和失真，保持信号完整性。
紧凑封装（SOD-323）：小型化设计，节省PCB空间，便于集成于高密度电子产品中。
三、产品优势
高效保护：快速响应并有效吸收ESD能量，保护敏感电路免受损害。
低功耗：超低漏电流设计，减少系统能耗，提升能效。
高频性能：低结电容特性，适用于高速数据传输应用，保持信号质量。
易于集成：小型化封装，便于在有限空间内安装，提高设计灵活性。
可靠性高：经过严格测试验证，确保长期稳定运行，降低维护成本。
四、应用领域
移动通信设备（手机、平板电脑等）
数据存储设备（USB闪存盘、SD卡等）
便携式电子设备（耳机、智能手表等）
工业自动化控制系统
汽车电子系统（ECU、传感器等）
消费类电子产品（游戏机、遥控器等）
五、注意事项
安装时请确保静电防护，避免在安装过程中引入新的ESD问题。
遵循推荐的焊接工艺，以确保*的电气连接和机械强度。
在使用过程中，避免超过器件的额定参数，如反向电压、工作电流等，以防损坏。
在设计和布局时，考虑散热问题，尤其是在高功率或高环境温度条件下。
存储和运输时，保持干燥、通风的环境，避免受潮或极端温度变化影响器件性能。
SLH0501D3静电保护二极管以其*的性能和广泛的应用领域，成为保护敏感电子元件免受ESD威胁的理想选择。
| 文件名称 | 标题 | 说明 |
|---|---|---|

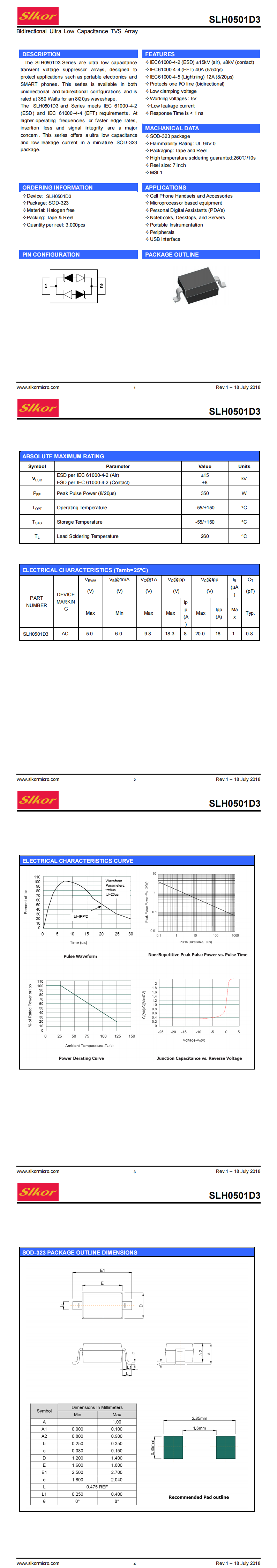

| SLH0501D3 SOD-323.pdf | SLH0501D3 SOD-323 | - |
