ESD静电保护二极管SLPESD5V2S2UT

产品介绍：ESD静电保护二极管SLPESD5V2S2UT

一、产品概述

萨科微slkor静电保护二极管SLPESD5V2S2UT是一款专为5V工作电压设计的ESD二极管，采用广泛应用的SOT-23封装，以其紧凑的尺寸和*的电气性能，为各种电子设备提供高效的静电保护解决方案。该二极管设计用于保护敏感电子元件免受静电放电、瞬态过电压等外部电气应力的损害，确保电路的稳定性和可靠性。

二、产品特性

反向工作电压（VRWM）：5V：专为5V工作电压设计，确保在正常工作条件下不会导通，不影响电路性能。

击穿电压（VBR min）：6V：设定了明确的击穿阈值，当电压超过此值时，二极管迅速响应，将过电压引导至地线，保护后级电路。

漏电流（IR）：10μA：在反向电压下，二极管保持较低的漏电流，有助于减少系统功耗。

钳位电压（VC）：18V：在静电放电或瞬态过电压事件中，二极管能迅速将电压钳制在18V以下，有效防止电路元件受损。

结电容（CJ）：300pF：虽然结电容相对较大，但适用于需要一定容性负载或滤波效果的特定应用场景。

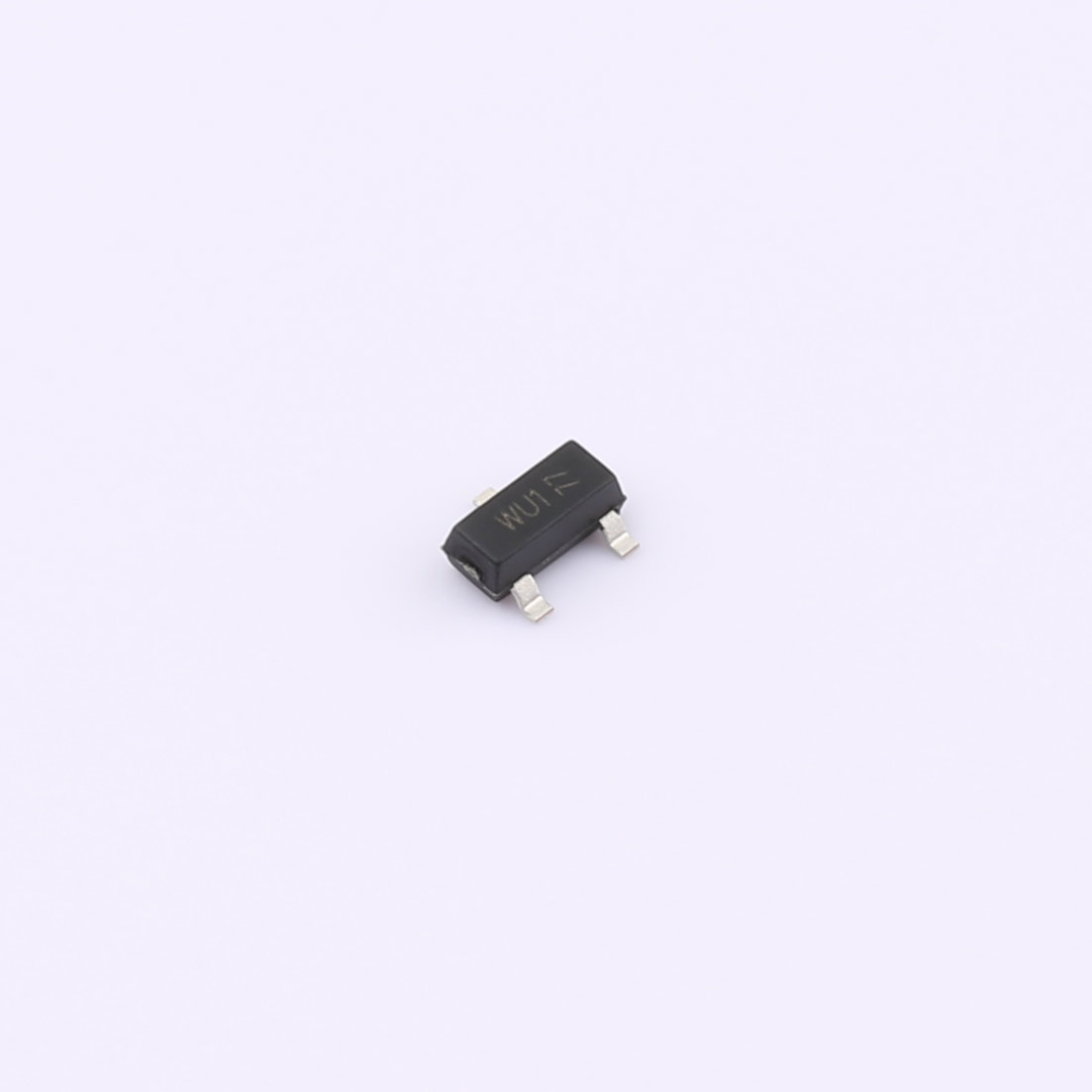

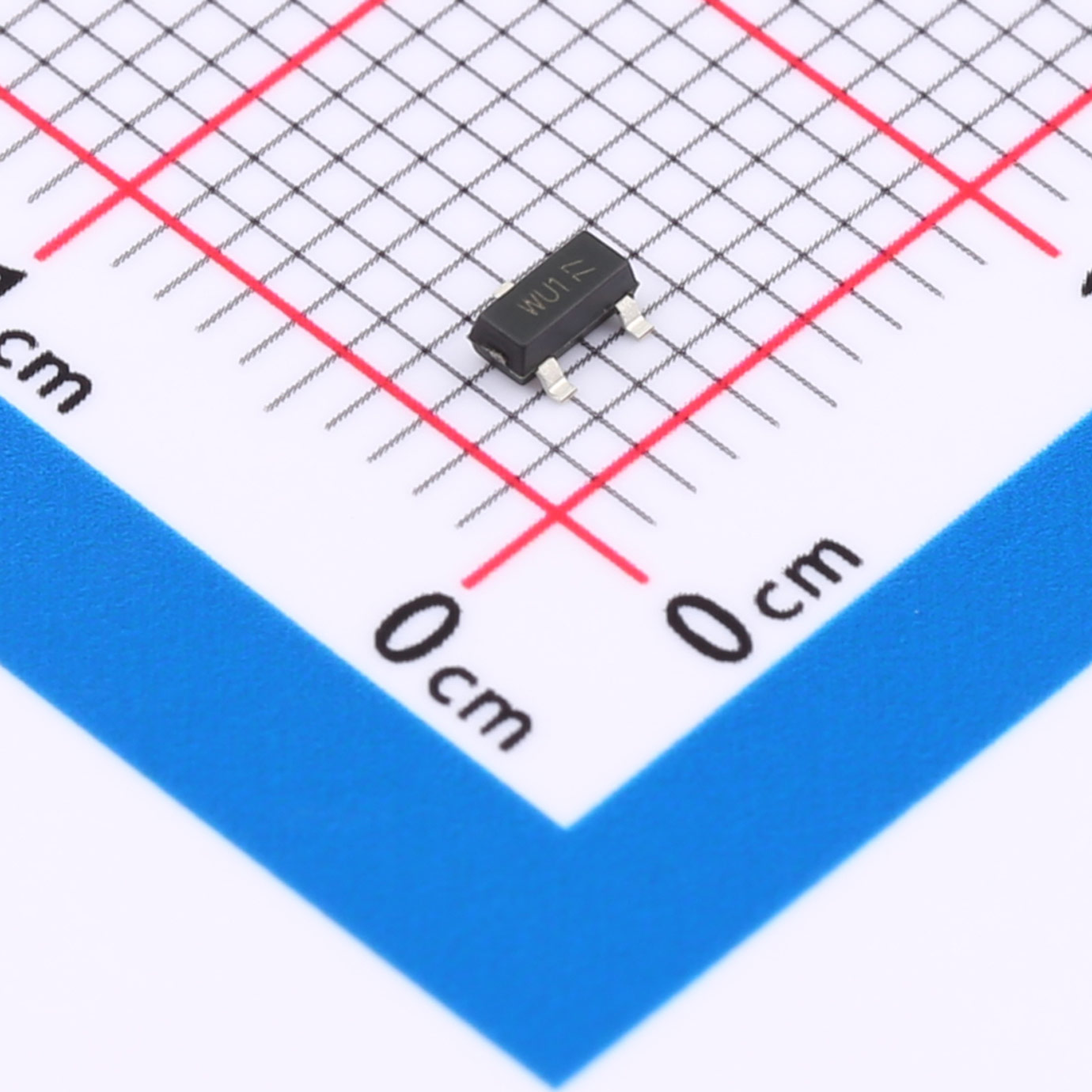

SOT-23封装：采用小型化的SOT-23封装，便于PCB布局和布线，节省空间，同时满足自动化生产的需求。

三、产品优势

高效静电保护：快速响应静电放电事件，确保电路元件免受损害。

低功耗设计：较低的漏电流特性有助于减少系统功耗，提升能效。

紧凑封装：SOT-23封装设计，节省空间，便于集成到各种电子设备中。

灵活应用：适用于多种低压电路保护场景，包括消费电子、汽车电子等领域。

四、应用领域

消费电子：智能手机、平板电脑、音频设备、游戏机等。

汽车电子：车载电子设备、导航系统、传感器接口等。

物联网（IoT）设备：智能家居节点、可穿戴设备、无线传感器等。

工业自动化：控制电路板、自动化仪表、机器人控制系统等。

五、注意事项

极性正确：在安装时，请确保二极管的极性正确连接，避免反向接入导致损坏。

工作环境：避免在极端温度、湿度或腐蚀性环境下使用，以保证产品的长期稳定性和可靠性。

静电防护：在处理和安装过程中，采取适当的静电防护措施，避免静电对二极管造成损害。

存储条件：存放于干燥、阴凉、通风*的环境中，避免高温、潮湿及阳光直射。

定期检查：在关键应用中，建议定期对SLPESD5V2S2UT静电保护二极管进行性能检查，确保其有效性和可靠性。同时，关注整个电路系统的运行状态，确保系统安全稳定运行。
