ESDA14V2L

一、产品概述

ESDA14V2L 是一款高性能的静电放电（ESD）保护二极管，专为电子设备中的静电防护而设计。它能够有效保护电路免受静电放电的损害，确保电子设备在各种使用环境下的稳定性和可靠性。

二、主要特性

• 反向工作最大电压（VRWM）：12V。在该电压下，二极管处于截止状态，漏电流极低，不会对电路的正常工作产生影响。

• 反向击穿最小电压（VBR min）：13.3V。当电压达到或超过此值时，二极管开始导通，为电路提供保护，确保电路免受过电压的损害。

• 反向漏电流（IR）：1μA。极低的漏电流设计，确保在正常工作状态下不会引入额外的功耗，特别适用于对功耗敏感的应用场景。

• 钳位电压（VC）：19V。在过电压保护期间，二极管将电路钳制在19V的安全电压范围内，确保电路的安全运行。

• 结电容（CJ）：130pF。适中的电容设计，使其在中频应用中表现 .，适合用于信号线路和数据传输，确保信号的完整性和稳定性。

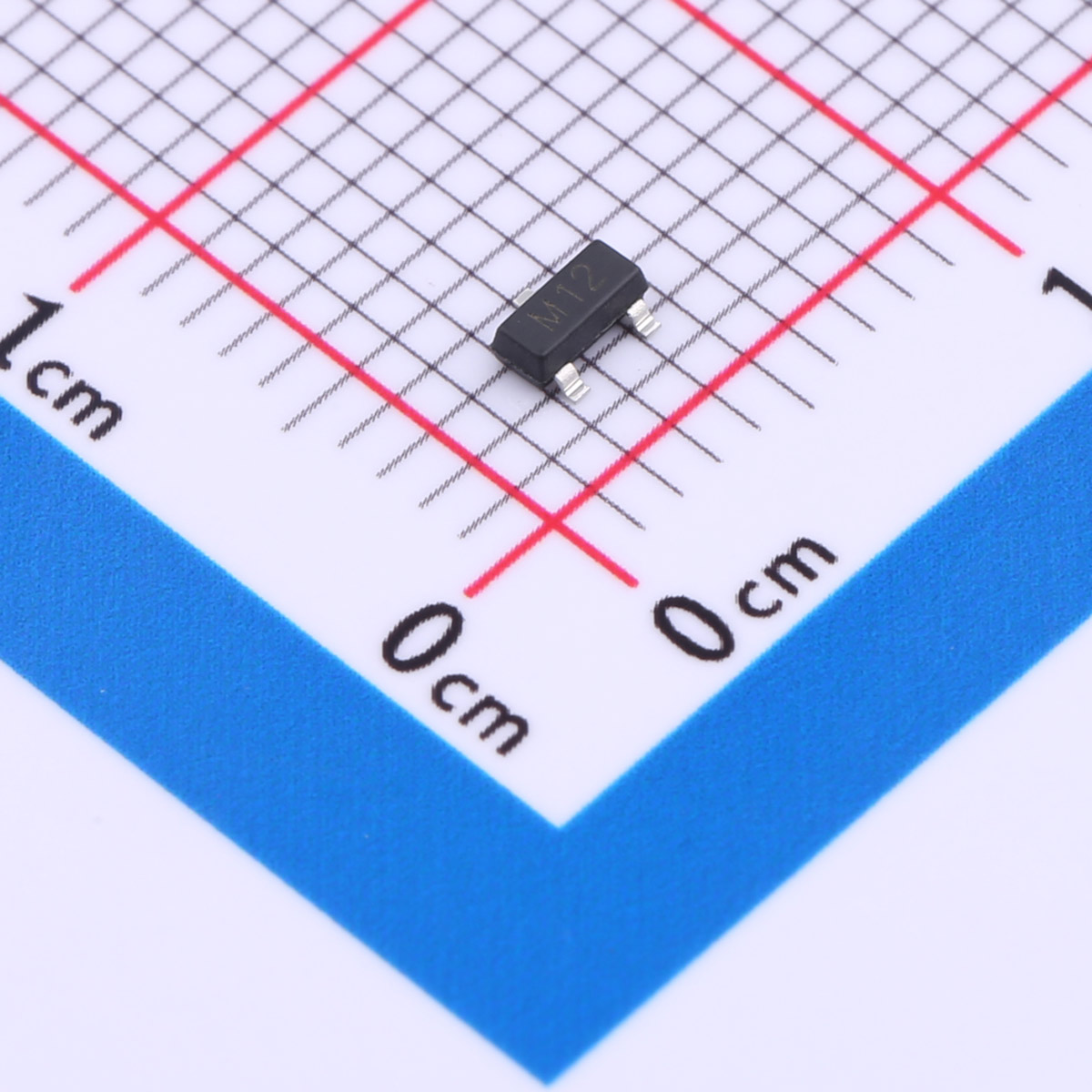

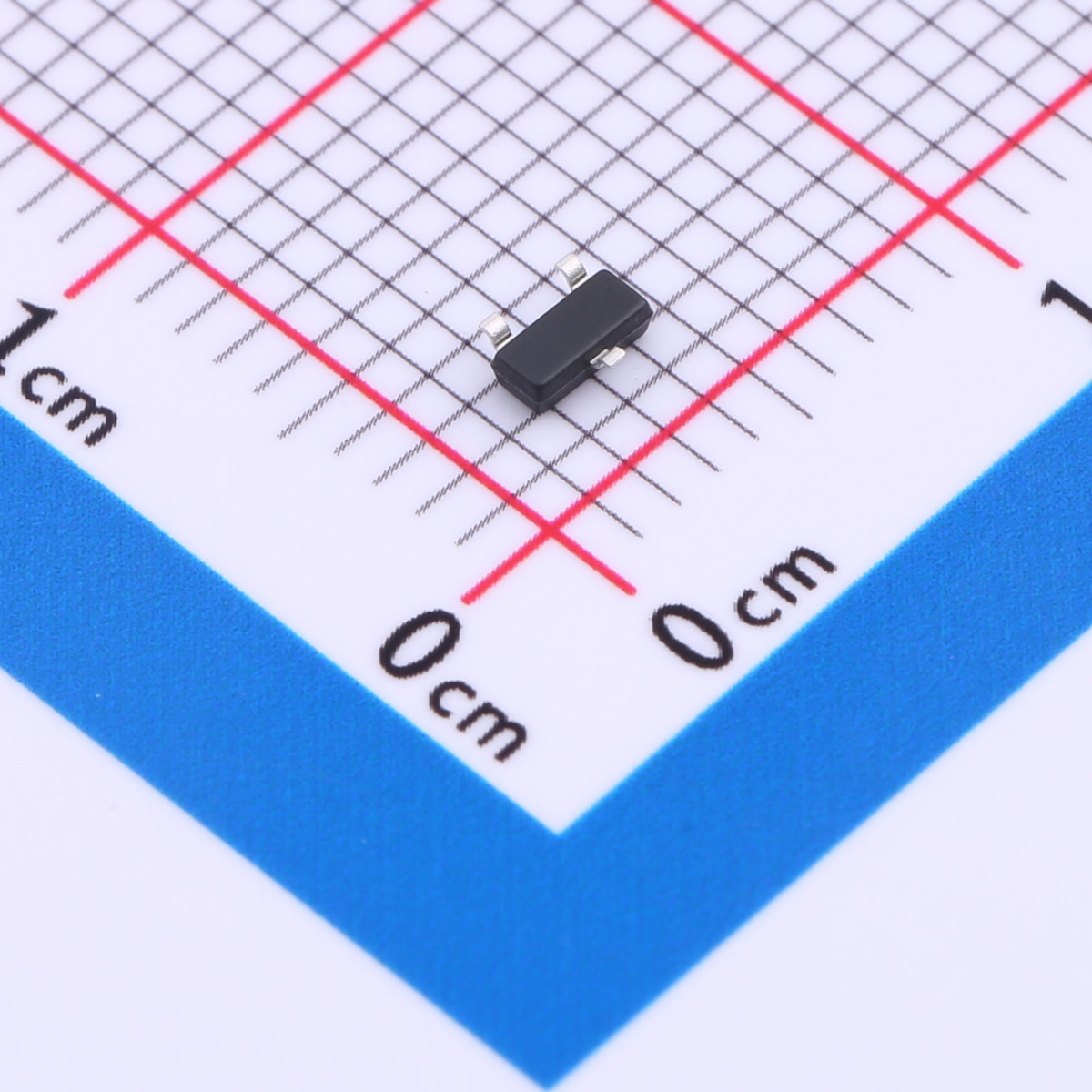

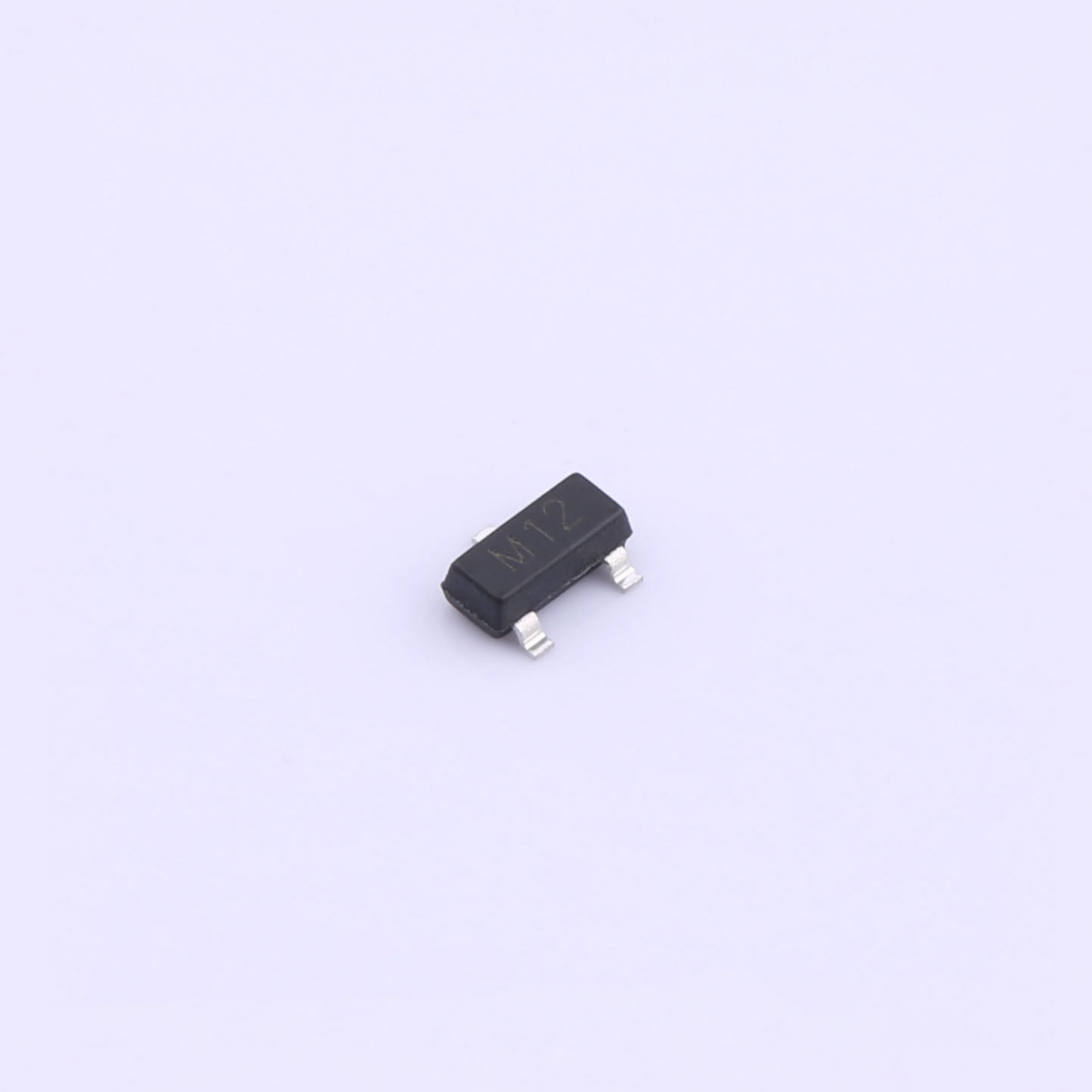

• 封装类型：SOT-23。标准的SOT-23封装，体积小、散热性能好，适合在空间受限的电路板上进行布局和集成。

三、应用场景

ESDA14V2L 广泛应用于多种电子设备，包括但不限于：

• 消费电子：如智能手机、平板电脑、笔记本电脑等，保护其内部电路免受静电损害。

• 通信设备：如路由器、交换机、基站等，确保通信信号的稳定传输。

• 工业控制：在自动化控制系统中，为敏感的控制电路提供可靠的ESD保护。

• 汽车电子：在汽车的电子系统中，如车载信息娱乐系统、驾驶辅助系统等，提供高效的静电防护。

四、优势

1. 高可靠性：低漏电流和低钳位电压设计，确保电路在正常工作和过电压情况下的稳定性。

2. 适中的电容：130pF的结电容，适合中频应用，不影响信号完整性。

3. 紧凑封装：SOT-23封装，节省空间，适合现代电子设备的小型化需求。
