带通滤波电流源设计交流

带通滤波电流源设计交流

印宁华|Indining China|

2022-03-18 02:48:35 11

摘要：
运放（operational amplifier）能对信号进行数学运算的放大电路。它曾是模拟计算机的基础部件，采用集成电路工艺制做的运算放大器，除保持了原有的很高的增益和输入阻抗的特点之外，还具有精巧、廉价和可灵活使用等优点，因而在有源滤波器、开关电容电路、数-模和模-数转换器、直流信号放大、波形的产生和变换，以及信号处理等方面得到十分广泛的应用。电流源给定的电流，此线路通电流为定值，与你的负载阻

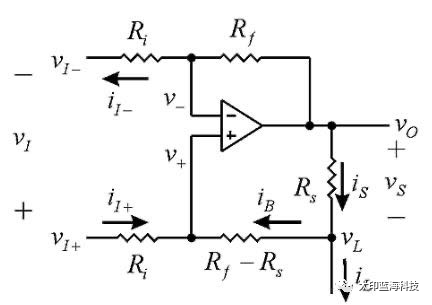

关于电流源，由麻省理工学院Brad Howland发明的运放电流源得到了广泛使用，在电路设计领域已广为人知。不过对于不熟悉这一行业的人来说理解起来可能有些难度。下面从比较简单、大家熟悉的电路开始做一些解释。

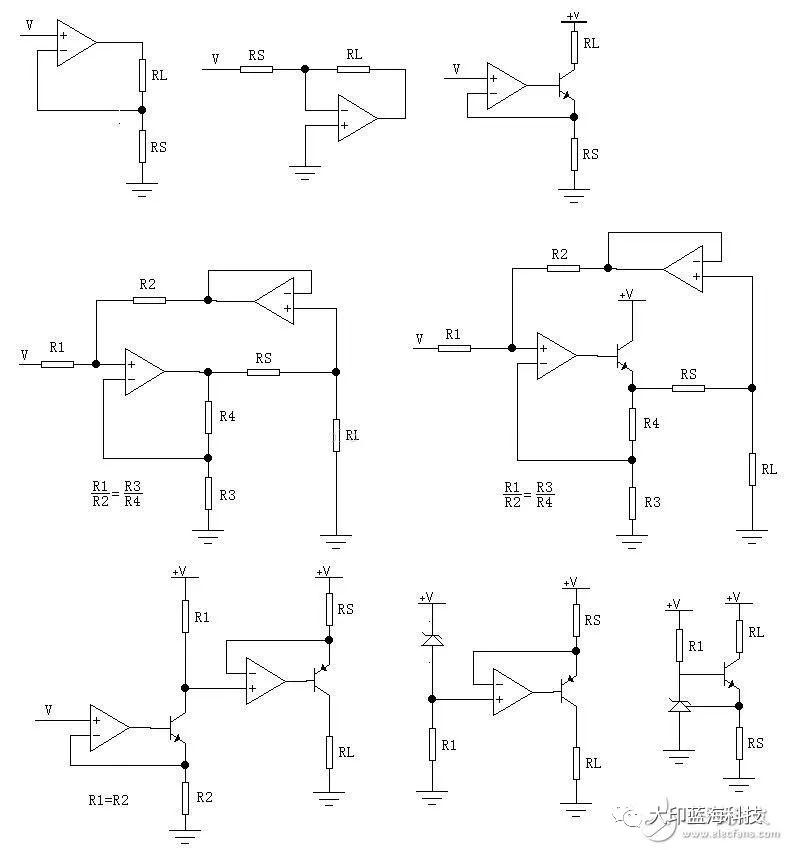

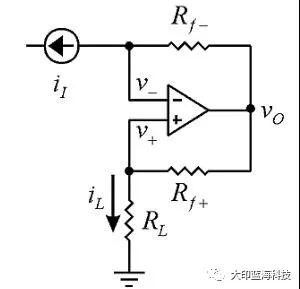

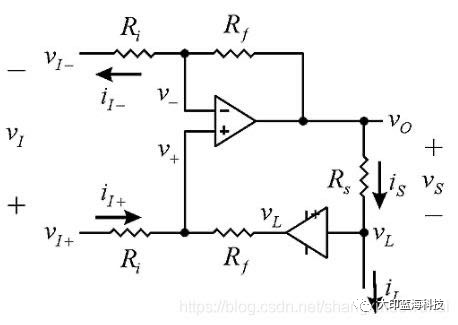

这个要讨论的电路是运放电流镜，如下图所示。

1609810046483923

昨天的半导体电子行业小伙伴对运放滤波型电流源电路设计的论剑记录：

李导演: 各位大佬，帮忙看一下这个电路

1609810080763168

双向电流源，正向能工作，反向振荡，无法使用

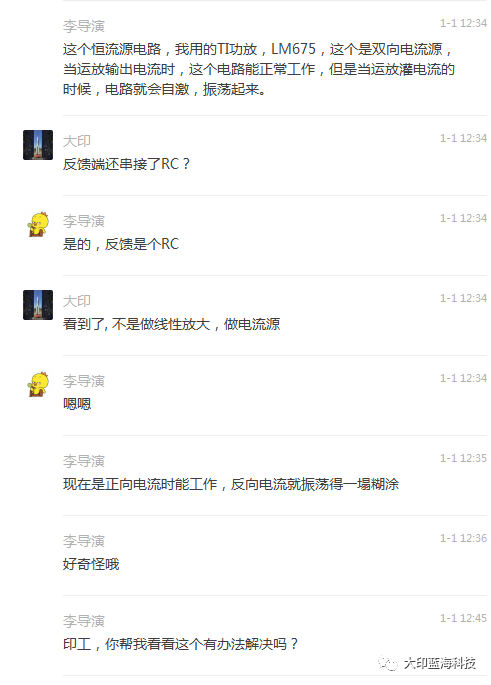

1609810098725253

1609810117575863

R1增大和C1增大的效果是否等价？

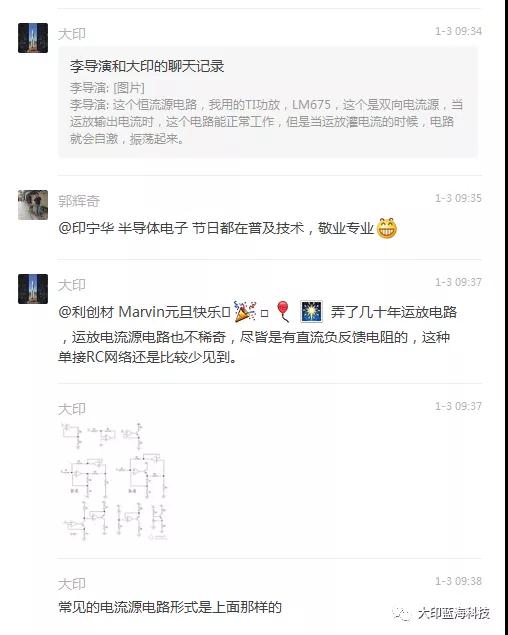

1609810148100730

1609810162665765

1609810177609555

1609810195278762

1609810217352749

1609810232331290

1609810252910191

1609810268442574

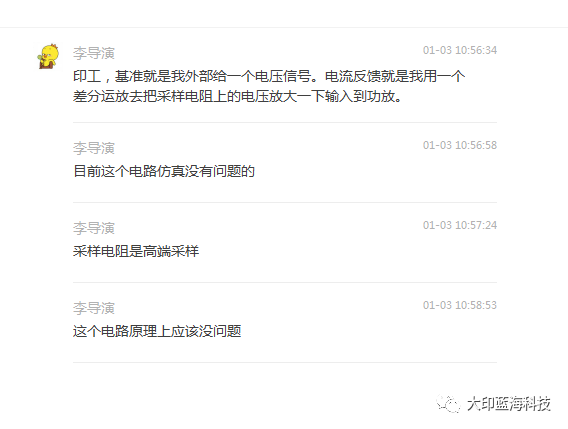

1609810284147169

1609810311207030

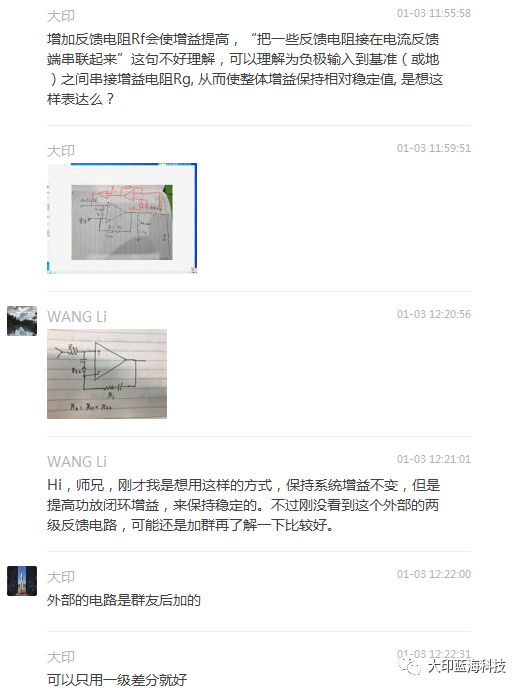

1609810329740476

1609810346882056

1609810369765331

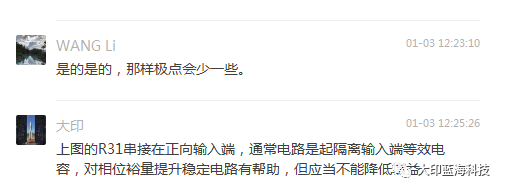

1609810390574407

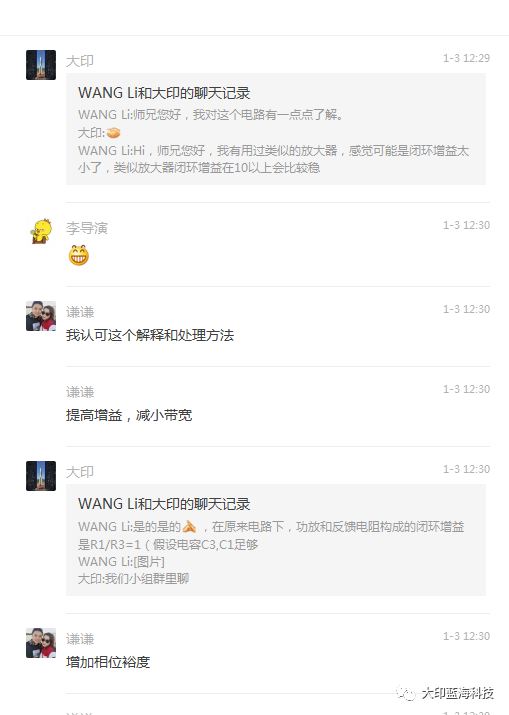

1609810406968616

1609810424299771

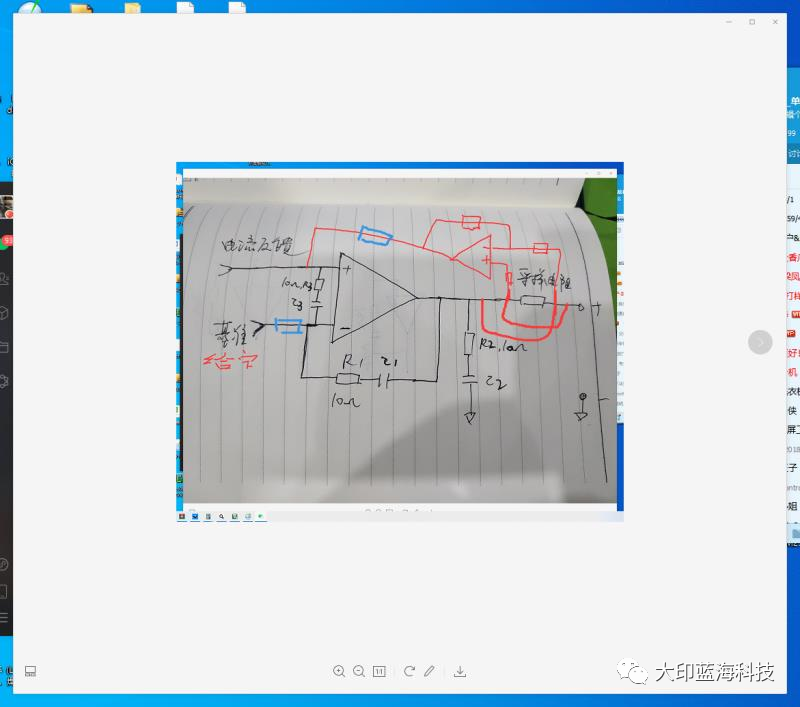

1609810442581604

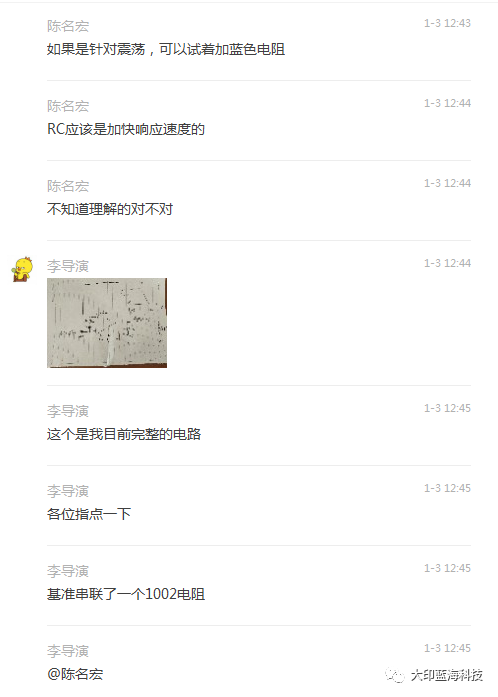

1609810464547543

1609810480419177

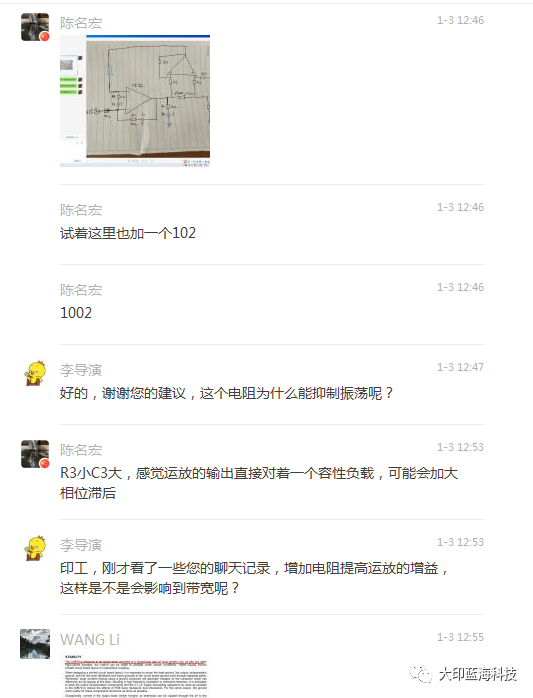

1609810501864929

1609810523546045

1609810543572388

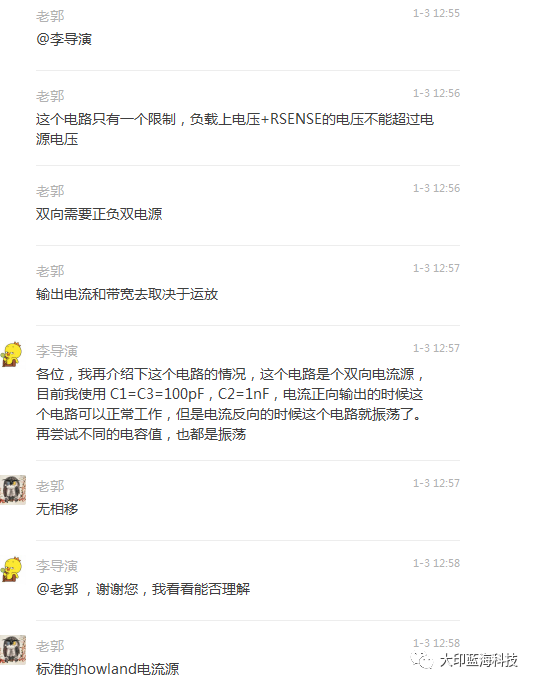

1609810564510088

1609810581673900

1609810597220952

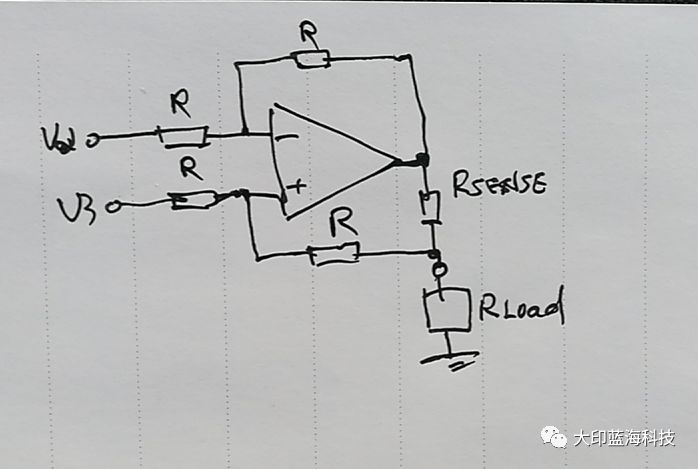

1609810614535408

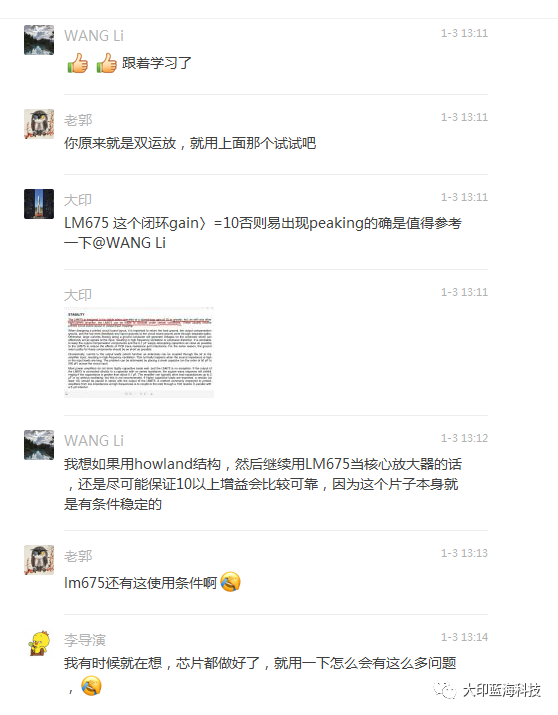

1609810631402775

1609810647912317

1609810669182466

1609810685554494

1609810705557693

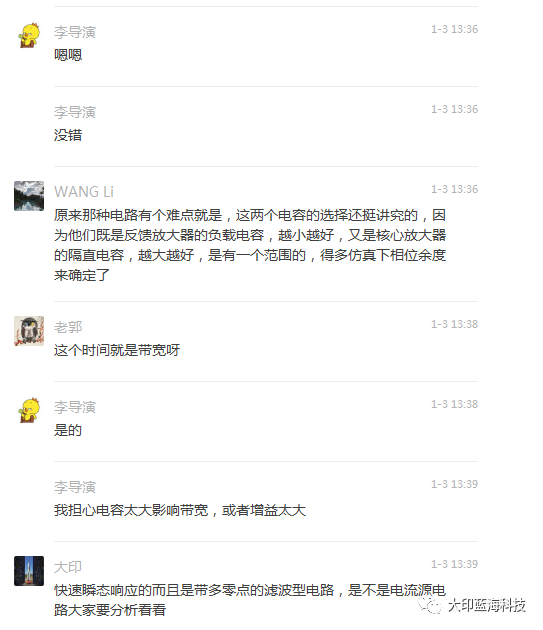

1609810722899100

1609810740209500

1609810776712740

1609810819821867

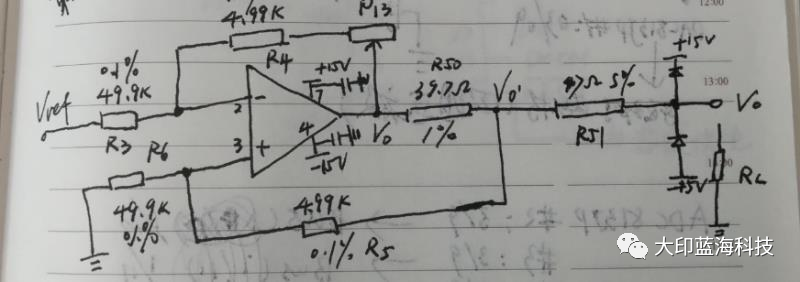

1609810850843647

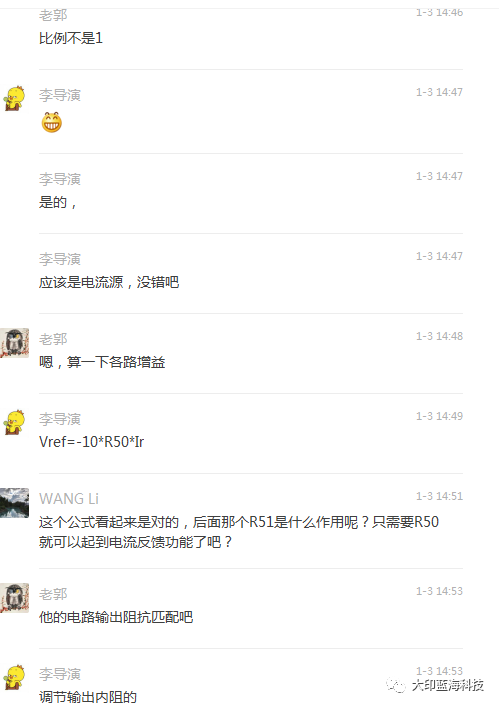

1609810869381895

1609810884192172

1609810898884526

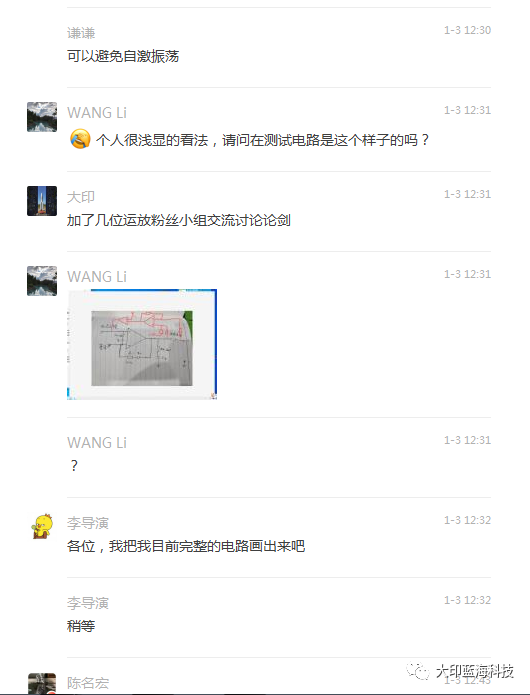

1609810913311639

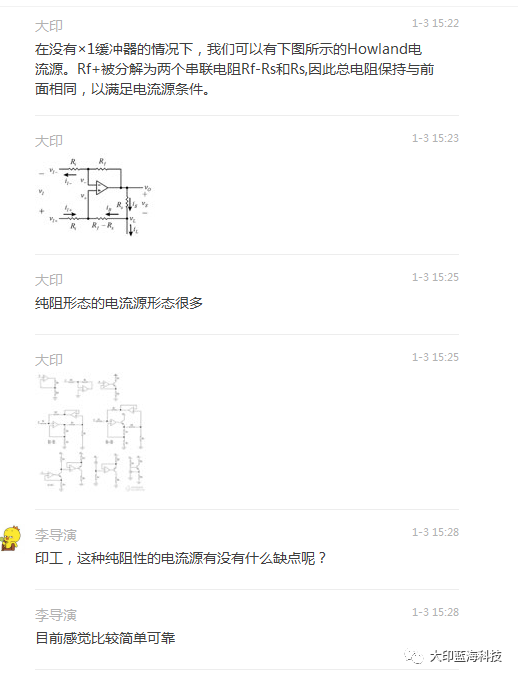

1609810929773874

1609810947568306

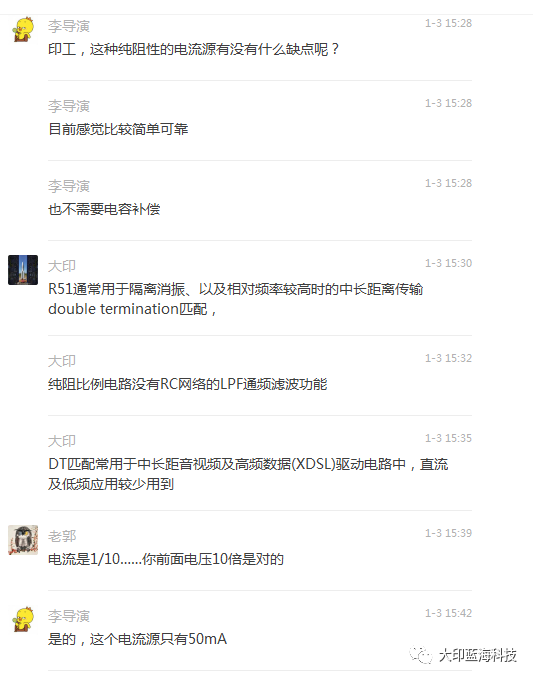

1609810960169736

1609810976606530

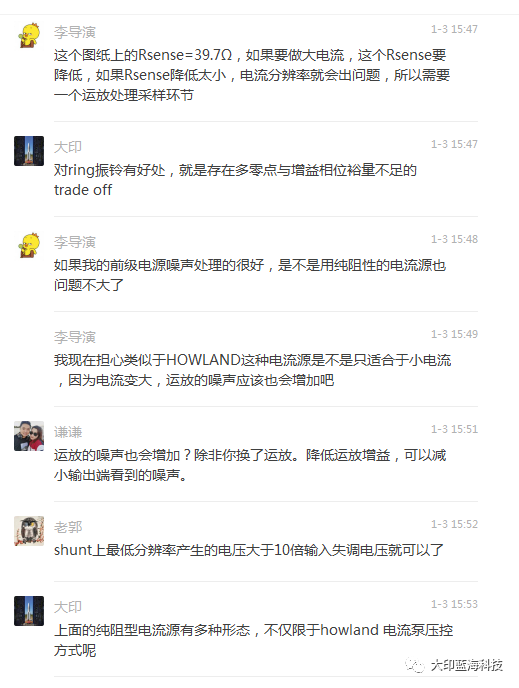

1609810992640773

1609811007789585

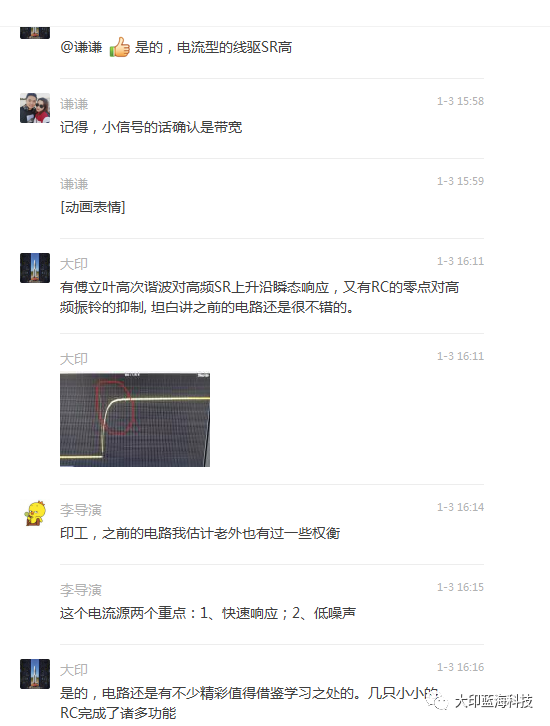

1609811022439885

1609811038922805

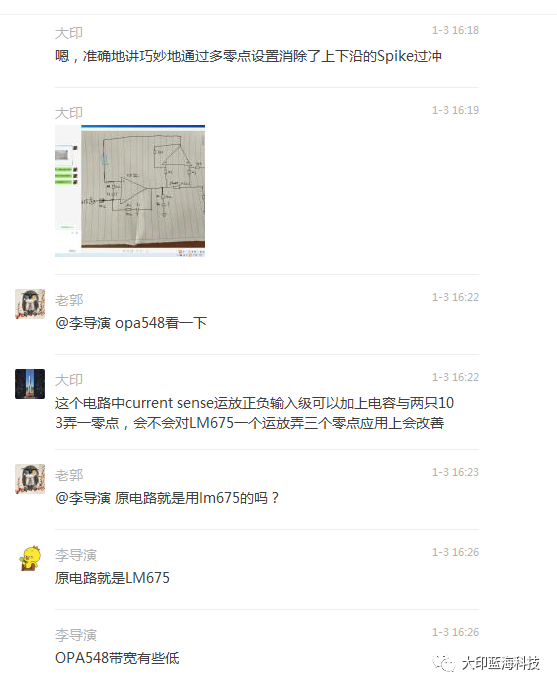

1609811052297482

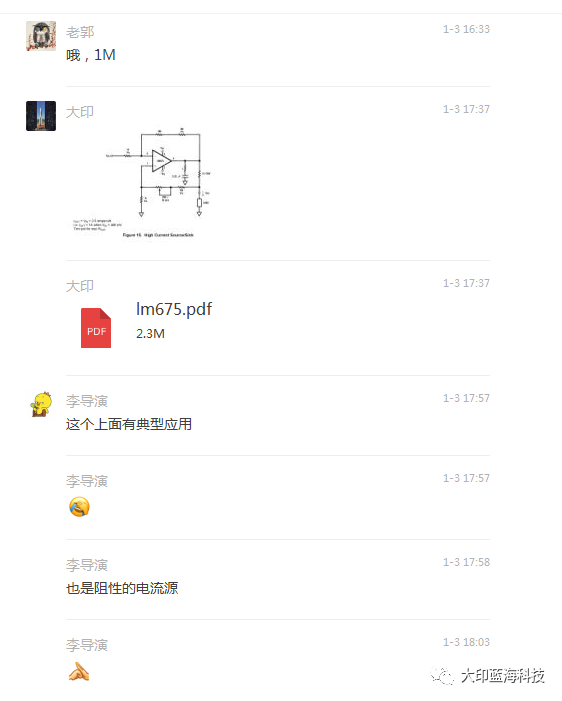

1609811068683223

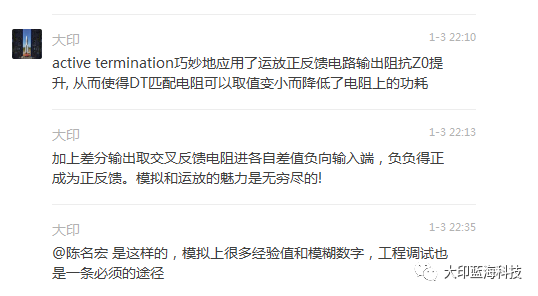

1609811093572605

免责声明：本文转载自“大印蓝海科技”，本文仅代表作者个人观点，不代表萨科微及行业观点，只为转载与分享，支持保护知识产权，转载请注明原出处及作者，如有侵权请联系我们删除。
