分析汽车转向灯电路设计

发布时间:2022-11-28作者来源:萨科微浏览:2574


简单介绍
    今天要设计汽车尾灯(转向灯)电路效果如下图所示:
    即当汽车进行转弯时,司机打开转向灯,尾灯会根据转向依次被点亮,经过一定的间隔后,再全部被消灭。最后不停地重复,直到司机关闭转向灯。

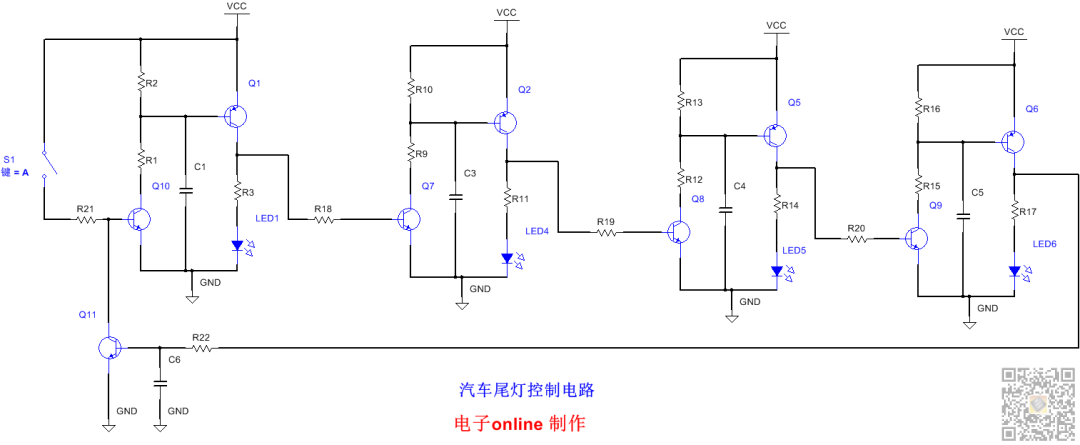

    该效果可由以下电路实现:

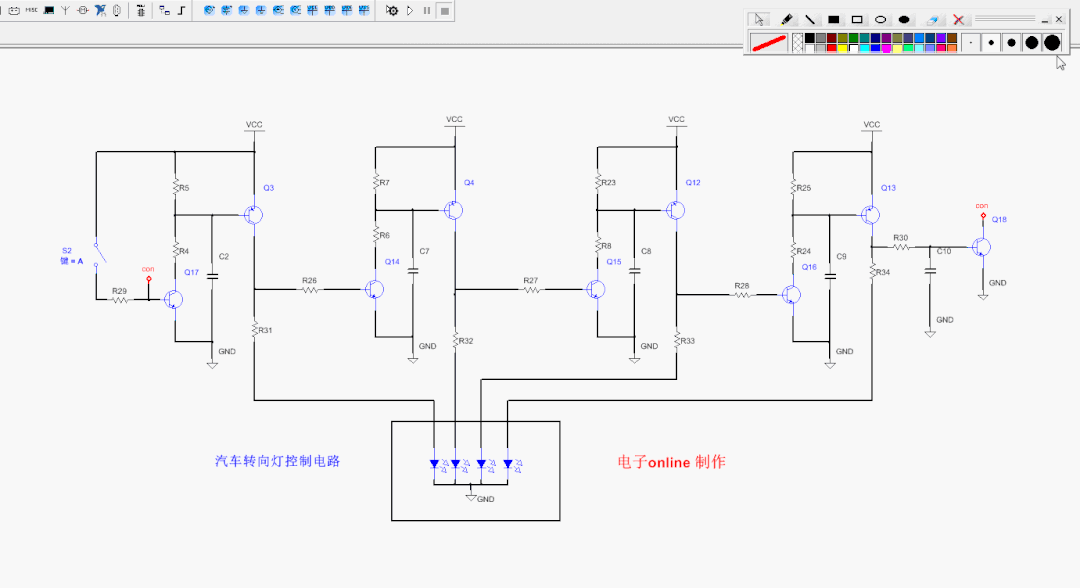

    完整电路图如下:
电路设计要点
    延时电路的要点主要有两个:
  • 当转向开关被按下时,LED需要逐个亮起;
  • LED被逐个点亮的过程具有重复性。
效果展示

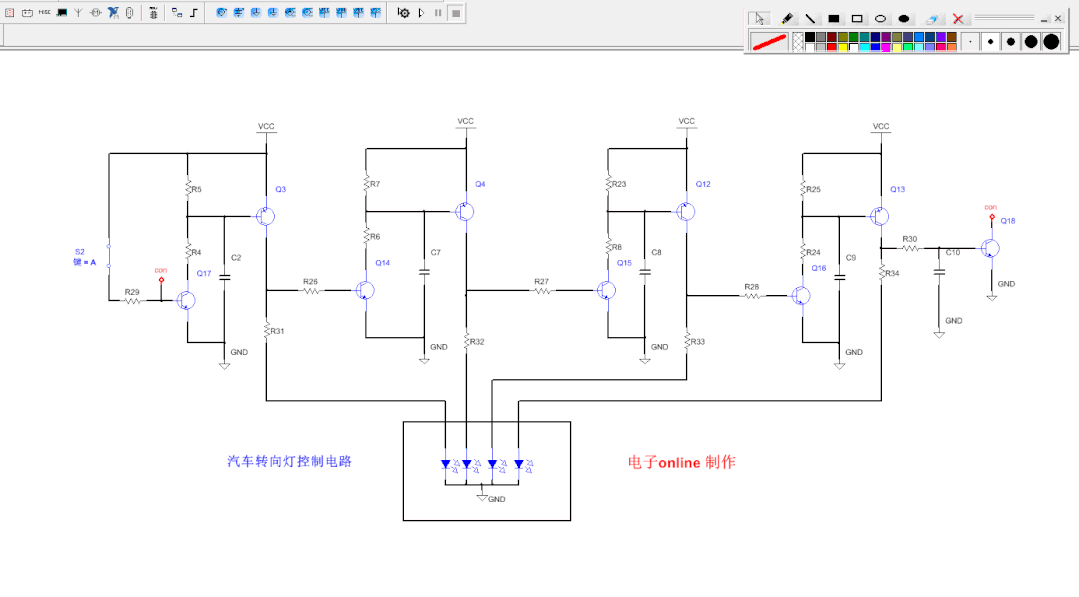

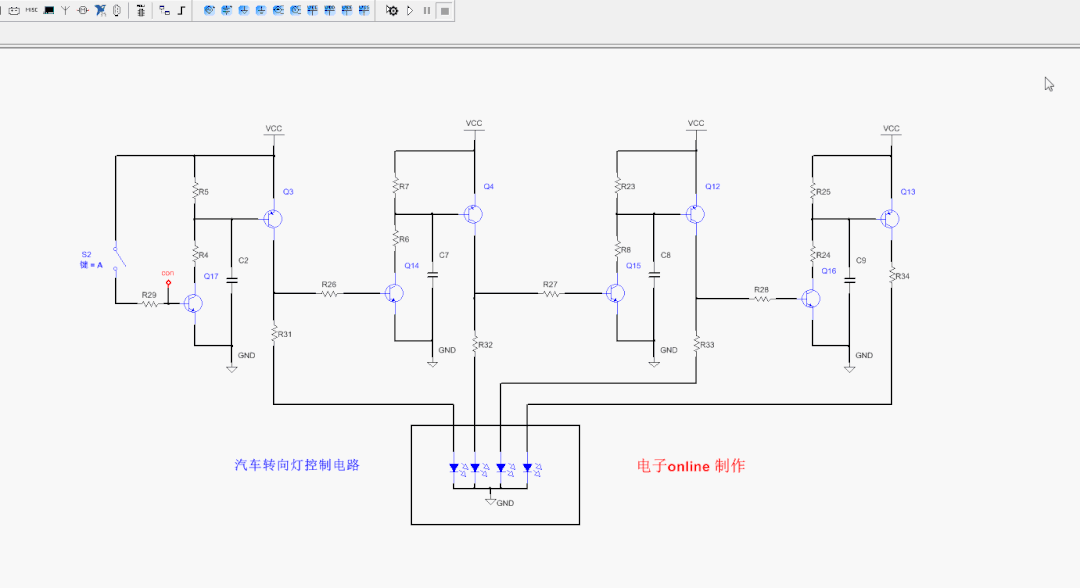

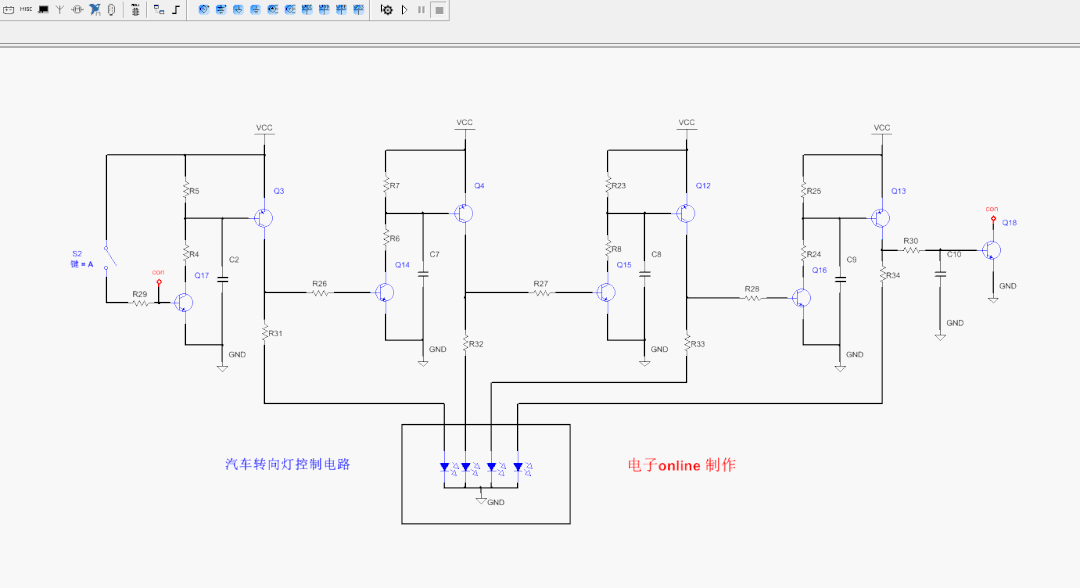

    当转向开关被按下时,LED需要逐个亮起。

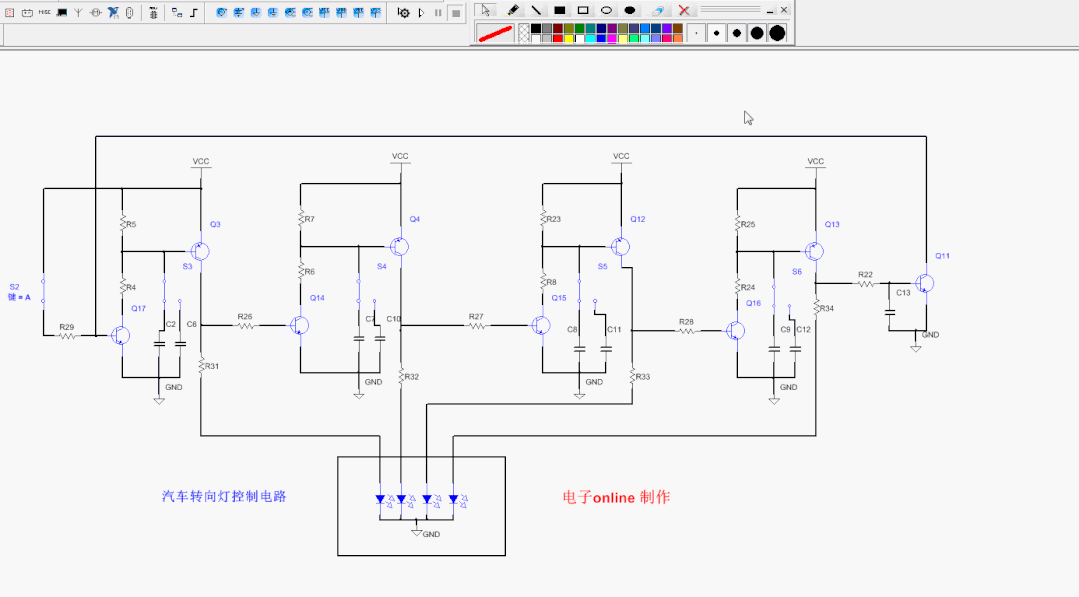

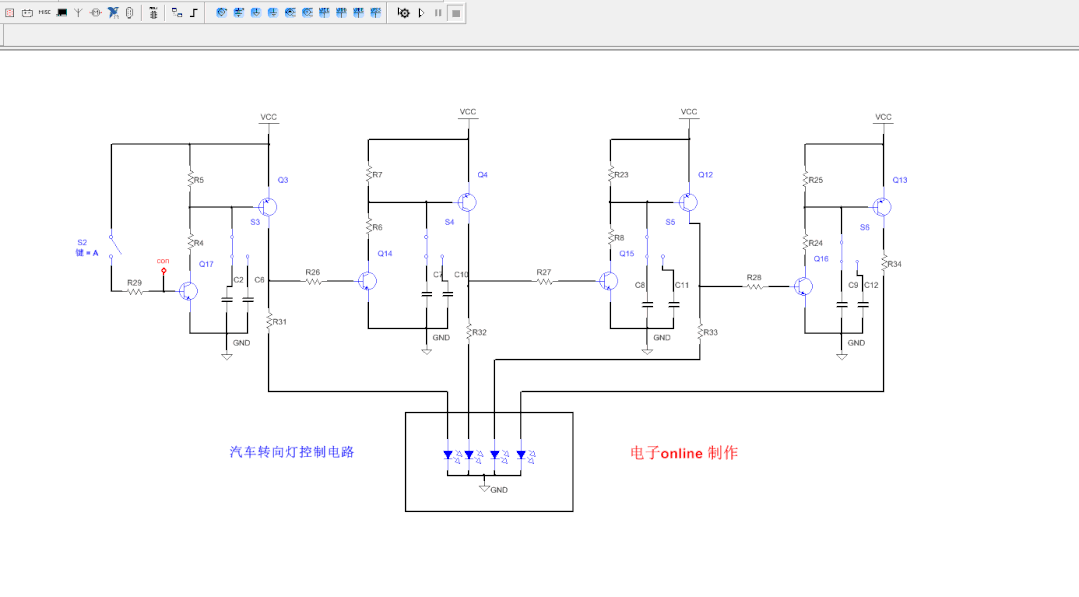

    LED被逐个点亮的过程具有重复性。
工作原理
    电路中的控制LED电源的是PNP三极管(Q3/Q4/Q12/Q13),其导通的条件是对应的NPN三极管需要导通。
    在司机没有按下转向灯的情况下,NPN没基极电流Ib,所以NPN不导通,对应的PNP也不会导通,所以转向灯开关不按下,灯不会亮。
    当转向开关被按下时,NPN流过Ib电流,所以NPN导通,此时PNP也会流过Ib电流,PNP也会导通。所以LED获得电压,从而被点亮。
    当[敏感词]个Q3开通后,Q14就会流过Ib,所以Q14也会导通。但是由于C7的电压=Vcc,所以Q4必须要等C7的电压经过Q14释放后才会导通。从而实现了LED间具有一定的导通时间间隔。
    剩下的两个LED的控制原理与第二个LED的控制原理相同。其LED的间隔导通时间可以通过设置电容大小来调节。
    最后是重复功能的实现。由于四个LED的控制信号是级联的,要想全部关闭,只需要把[敏感词]个LED电源给关了就可以。所以我们可以在最后一端加一个三极管电路来控制[敏感词]级的控制信号。
    重复时间的长短与电容C13的大小成正比。
总结
    该电路的工作逻辑较简单,整个电路可分为三部分:
  • 电源控制电路
  • 时间控制电路
  • 重复控制电路
    以上电路都是利用了基本元器件的工作特性,如果你发现有不能够理解的地方,你需要补补电路基础了。
