通俗理解晶圆制造中的离子注入机台

电子资讯|Media Information|

2024-10-14 14:32:36 683

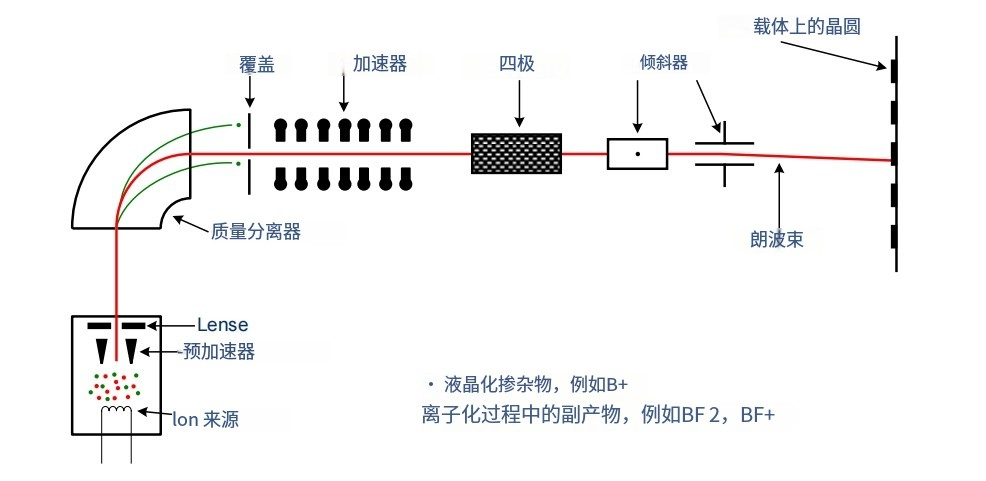

离子注入过程就像是一个高速公路上的投射系统，从离子源开始“起步”，通过加速和质量分离进行挑选，经过加速通道达到高速，然后通过镜头和偏转装置 .瞄准，最终将晶圆作为终点， .完成掺杂。离子注入机（Ion Implanter）的组成如下：

1. 离子源（Ion Source）

离子源是离子注入的起点。在这里，掺杂物（通常为气态，如三氟化硼，BF?）首先被离子化。就像你想在一杯咖啡里加入糖，但糖是固体，所以你得先把它搅拌均匀才能分散开。类似的道理，在掺杂过程中，我们需要将气体中的原子“打散”成带电的粒子，即离子，这样它们才能被引导并加速进入晶圆。

在这个过程中，离子化是通过提供足够的能量将气体分子拆分成带正电的离子。这些离子在电场的作用下可以很容易地控制和加速。

2. 加速器（Accelerator）

一旦离子被生成，它们需要被加速到足够高的速度，这就是加速器的作用。你可以把它想象成弹弓：当你拉动橡皮筋时，你在给石子储存能量，而当你松手时，石子就会飞出去。类似地，离子被一个电场加速，在离子源的出口处，它们会获得大约30千电子伏特（keV）的能量，开始快速移动。

这个阶段的加速主要是为了使离子获得足够的能量进入晶圆表层，同时为后续的更大加速做好准备。

3. 质量分离（Mass Separation）

这里我们使用磁场来进行质量分离，类似于给不同重量的物体分类。你可以想象一条旋转的赛道，轻的物体会被甩得更远，而重的物体不会跑得太远。离子注入中的质量分离也是类似的原理，带电粒子在经过磁场时会被偏转，偏转的程度取决于它们的质量和电荷。

在这个步骤中，那些质量过轻或过重的粒子会被过度或不足地偏转，并因此被屏蔽掉，只有质量正确的离子会继续向前。这就像是一道“筛子”，确保只有我们想要的离子进入接下来的步骤。

4. 加速通道（Acceleration Lane）

在质量分离之后，正确的离子会进入加速通道。这一部分是整个过程的核心，它决定了离子最终的速度和能量。可以想象这像一条高速公路，车在上面越跑越快。

在这一阶段，离子通常会被加速到几百千电子伏特（keV）的能量水平。例如，200 keV的能量可以让硼离子加速到每秒2,000,000米的速度，这相当于非常高的运动能量，能够让离子深度渗入晶圆材料中。

5. 镜头（Lenses）

镜头的作用是将离子束聚焦在需要注入的区域。你可以把它想象成一个手电筒的光束调整器。当你想集中光线时，镜头可以把光束变得更细，照射到目标区域。离子束的镜头也是如此，它可以调整离子束的宽度和方向，确保离子束能精确打在目标位置。

这些“镜头”并不是我们通常理解的光学镜片，而是电磁场装置，通过操纵离子的运动路径，将离子束聚焦在晶圆表面上的特定位置。

6. 偏转装置（Distraction or Beam Steering）

接下来，离子束需要被引导到正确的位置。通过电场来进行偏转控制，就像控制水管的方向来准确喷洒水流。电场的变化使得离子束可以在晶圆表面上均匀分布或定向注入特定区域。

这种精细的控制非常重要，尤其是在复杂的芯片制造过程中，我们需要将不同种类的掺杂材料精确注入到不同的区域。

7. 晶圆站（Wafer Station）

最后，晶圆站是整个过程的“终点站”。在这里，晶圆被放置在旋转的轮子上，并被精确地保持在离子束的路径中。你可以想象这是一个旋转木马，晶圆会随着旋转逐步暴露在离子束下，这样可以确保整个表面均匀接受掺杂。

这种旋转的方式帮助提高离子注入的均匀性，确保整个晶圆上都能获得一致的掺杂浓度。

总结：离子注入是一项精密且复杂的工艺，它利用电场和磁场精确控制掺杂物的加速和定位。每个组件都像一个精密的齿轮，共同工作确保离子能够被精确注入到晶圆的指定位置。这个过程不仅控制了掺杂的深度，还能确保注入的均匀性和精度，最终影响集成电路的性能。
