晶圆材料的生产工艺比较

电子资讯|Media Information|

2024-10-14 14:39:55 873

硅片是现代电子产业的核心材料，广泛应用于集成电路、太阳能电池、MEMS等领域。硅片（wafer）的生产工艺对其质量、性能和后续的应用至关重要。硅基集成电路工艺中，硅片的纯度、掺杂浓度、晶体结构等参数会直接影响到器件的性能。在硅片生产中，最常用的两种工艺是直拉法（Czochralski，简称CZ法）和区熔法（Float-Zone，简称FZ法）。

一、硅材料的基础知识

在讨论硅片生产工艺之前，我们先了解一下硅材料的基本特性。硅是半导体工业中最常用的材料，因为它具有以下优点：

.的电子性质：硅具有合适的能带宽度（约1.1 eV），在常温下表现出 .的半导体特性。
丰富的资源：硅是地壳中第二丰富的元素，易于获取且成本低。硅是从沙子中提炼出来的。
.的热稳定性：硅的熔点高（约1414℃），能够在高温环境下工作而不变性。
氧化层优势：硅表面可以形成一层致密的二氧化硅（SiO2）薄膜，起到绝缘保护作用，非常适合制造MOSFET等器件。

由于这些优点，硅成为了集成电路（IC）和其他微电子器件的主要材料。

二、直拉法（Czochralski，CZ）工艺

1. 工艺简介

直拉法是一种通过将多晶硅在高温下熔化，并用种晶拉制单晶硅的工艺。它由波兰科学家简·直拉尔斯基在1916年发明。直拉法是目前工业上生产硅片最常用的工艺之一，主要用于大规模生产硅片，特别是用于集成电路制造的大尺寸硅片。

6386451343973505718349653

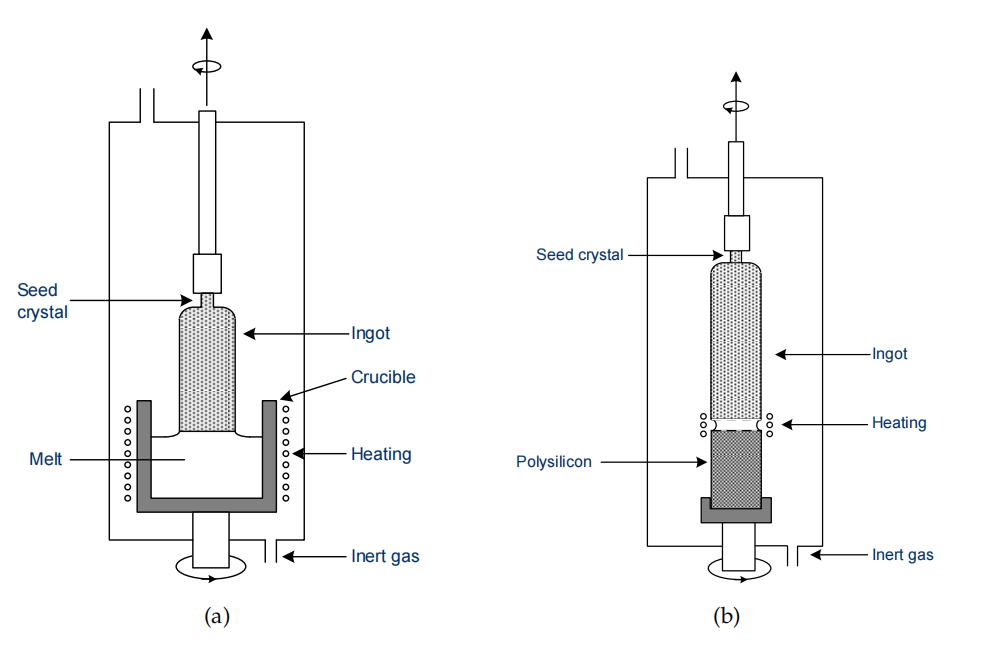

图：（a) 直拉法工艺和 (b) 区熔法工艺

2. 工艺步骤

熔化硅料：首先，将高纯度的多晶硅放入一个由石英制成的坩埚中，坩埚被加热至硅的熔点（约1414℃），多晶硅在此温度下熔化成液态硅。

掺杂剂添加：根据需求，掺杂剂（如硼、磷）在硅熔体中加入，以调节单晶硅的导电类型和掺杂浓度。硅片的导电特性取决于所加入的掺杂剂类型和浓度，例如，硼（B）是P型掺杂剂，而磷（P）则是N型掺杂剂。

种晶引入：在液态硅表面引入一根旋转的种晶棒，种晶是一个纯净且 .的单晶硅，它的作用是为新生长的硅提供晶体结构的“模板”。种晶的接触会促使液态硅开始以与种晶相同的晶体取向固化。

晶体拉制：种晶与液态硅接触后，随着种晶缓慢上升，同时保持旋转，液态硅逐渐凝固在种晶的下方形成单晶。晶体的直径由种晶上升的速度和坩埚的温度梯度控制，通常拉制速度在2到25 cm/h之间。较快的拉制速度会产生较细的晶体，而较慢的速度则会产生较粗的晶体。

环境控制：整个拉制过程在一个受控的惰性气体环境中进行（如氩气），以避免硅与空气中的氧发生反应生成二氧化硅，同时减少其他杂质的污染。

3. 优点

大尺寸晶体：直拉法能够生产出较大的单晶硅棒，直径可以达到300mm甚至更大，非常适合大规模集成电路生产。

成本较低：与其他方法相比，直拉法由于工艺相对简单，且可以使用较大体积的硅料，生产成本较低。

广泛应用：直拉法硅片广泛应用于各种电子器件制造，如集成电路、太阳能电池等。

4. 缺点

氧和其他杂质含量较高：由于坩埚和熔体的接触，硅晶体容易受到氧杂质的污染，这些氧原子会在硅晶体中形成氧沉淀，影响硅片的机械和电气性能。

掺杂不均匀性：在拉制过程中，掺杂剂在液态硅和固态硅中的溶解度不同，导致掺杂剂在晶体中的分布不均匀。这种现象被称为熔体分凝（segregation）。

三、区熔法（Float-Zone，FZ）工艺

1. 工艺简介

区熔法是另一种生产高纯度单晶硅的工艺，由亨利·波尔（Henry Theuerer）在1950年代发明。与直拉法不同，区熔法不需要将整个多晶硅熔化，而是只加热小部分硅区，通过熔化和再结晶的方式将多晶硅转化为单晶硅。区熔法主要用于需要极高纯度的硅片，如高性能功率器件和高频器件。

2. 工艺步骤

多晶硅棒制备：首先，将多晶硅加工成一定尺寸的圆柱形硅棒。

种晶引入：在多晶硅棒的一，接触一个种晶这个种晶与直拉法中的种晶类似，用来单晶的生长提供体结构。

热区移动：在多晶硅棒的下方感应加热器或其他加热手段，仅熔化一小部分多晶硅区域，形成一个熔区。随着加热区域缓慢向上移动，熔化的多晶硅在冷却后重新结晶，并转变为晶结构。

掺杂控制：掺杂（如磷或硼）可以通过向周围的惰性气体中引入掺杂气体（如硼烷、磷烷）来控制。这种方式能精确调控硅棒的掺杂浓度。

3. 优点

超高纯度：区熔法硅片由于没有与坩埚接触，因此不容易被氧和其他杂质污染，能够生产出非常高纯度的硅晶体，适合制作对杂质敏感的功率器件和高频器件。

掺杂均匀性好：由于区熔法只熔化一小部分硅，且加热区域在移动过程中会将杂质推向硅棒的一端，因此可以更好地控制掺杂剂的分布，掺杂浓度更加均匀。

低氧含量：由于整个过程避免了硅与石英坩埚的接触，区熔法硅片的氧含量远低于直拉法硅片，适合一些对氧含量要求严格的应用。

4. 缺点

晶体尺寸受限：由于区熔法需要对硅棒进行局部加热，生产过程中硅棒的直径较小，通常不超过200 mm。这使得区熔法不适合大规模集成电路生产，而更适合高性能功率器件和特定应用。

成本较高：区熔法工艺复杂，且生产速度较慢，导致其成本高于直拉法。因此，尽管它在一些高端应用中有其优势，但在大规模生产中不具备经济优势。

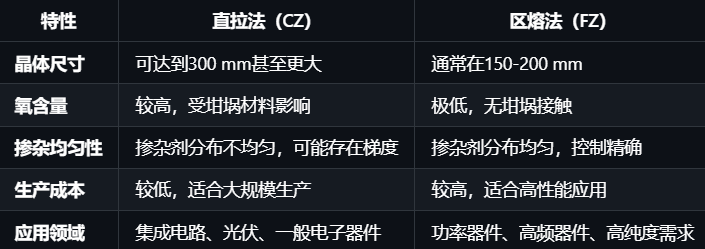

四、两种工艺的比较

五、总结

直拉法（CZ）和区熔法（FZ）是硅片生产的两种主要工艺，二者各有优缺点。直拉法适用于大规模集成电路的生产，能够提供较大尺寸的硅片，且生产成本较低；但其晶体中含有较高的氧杂质，掺杂均匀性较差。而区熔法则能够提供超高纯度的硅晶体，掺杂均匀性好，适用于对纯度和掺杂要求极高的应用场景，如功率器件和高频器件，但由于工艺复杂，成本较高，晶体尺寸较小。

在实际应用中，工程师会根据具体的需求和经济考虑，选择合适的硅片生产工艺。例如，若要求硅片的纯度和电学性能极高，且不考虑成本因素，可以选择区熔法；而若需要大尺寸硅片且经济性要求较高，则直拉法是更为合适的选择。
