如何用数字万用表判断MOS管的好坏?

发布时间:2022-03-17作者来源:萨科微浏览:773

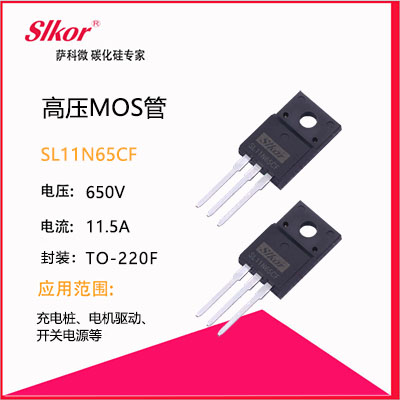

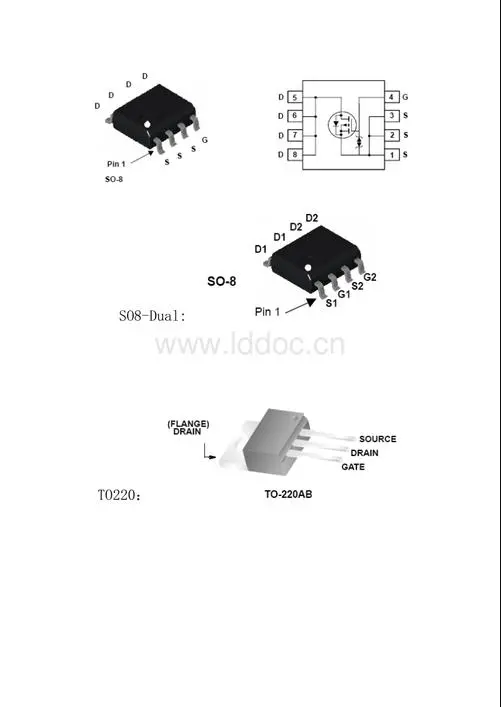

一.其实场效应管三极管很好判断:有字面朝上从左到右依次为:G、D、S,有些管相反:S、D、G。我修显示器、主板、电源都是从上面的方法测绝对没问题。你不信随便拆块板看一看,场效应管在电路图板的布局及应VMOS大功率场效应晶体管的检测

二.1判别各电极与管型


用万用表R×100档,测量场效应晶体管任意两引脚之间的正、反向电阻值。其中一次测量中两引脚的电阻值为数百欧姆,这时两表笔所接的引脚为源极S和漏极D,而另一引脚为栅极G。


再用万用表R×10k档测量两引脚(漏极D与源极S)之间的正、反向电阻值。正常时,正向电阻值为2kΩ左右,反向电阻值大于500kΩ。


在测量反向电阻值时,红表笔所接引脚不动,黑表笔脱离所接引脚后,先与栅极G触碰一下,然后再去接原引脚,观察万用表读数的变化情况。若万用表读数由原来较大阻值变为0,则此红表笔所接的即是源极S,黑表笔所接为漏极D。用黑表笔触发栅极G有效,说明该管为N沟道场效应管。若万用表读数仍为较大值,则黑表笔接回原引脚不变,改用红表笔去触碰栅极G后再接回原引脚,若此时万用表读数由原来阻值较大变为0,则此时黑表笔接的为源极S,红表笔接的是漏极D。用表红笔触发栅极G有效,说明该管为P沟道场效应晶体管。


2.判别其好坏

用万用表R×1k档或R×10k档,测量场效应管任意两脚之间的正、反向电阻值。正常时,除漏极与源极的正向电阻值较小外,其余各引脚之间(G与D、G与S)的正、反向电阻值均应为无穷大。若测得某两极之间的电阻值接近0Ω,则说明该管已击穿损坏。

另外,还可以用触发栅极(P沟道场效应晶体管用红表笔触发,N沟道场效应管用黑表笔触发)的方法来判断场应管是否损坏。若触发有效(触发栅极G后,D、S极之间的正、反向电阻均变为0),则可确定该管性能良好。


三,1用10K档,内有15伏电池.可提供导通电压.

2因为栅极等效于电容,与任何脚不通,

不论N管或P管都很容易找出栅极来,否则是坏管.

3利用表笔对栅源间正向或反向充电,可使漏源通或断,

且由于栅极上电荷能保持,上述两步可分先后,不必同步,方便.

但要放电时需短路管脚或反充.

4大都源漏间有反并二极管,应注意,及帮助判断.

5大都封庄为字面对自已时,左栅中漏右源.

以上前三点必需掌握,后两点灵活运用,很快就能判管脚,分好坏.

如何检测MOS管是否烧坏最简单的步骤

MOS管的检测主要是判断MOS管短路、漏电、放大、断路。它的操作步骤如下:

①把红笔接到MOS的源极S上,黑笔接到MOS管的漏极上,好的表针指示应该是无穷大。如果有阻值没被测MOS管有漏电现象。

②用一只100KΩ-200KΩ的电阻连在栅极和源极上,然后把红笔接到MOS的源极S上,黑笔接到MOS管的漏极上,这时表针指示的值一般是0,这时是下电荷通过这个电阻对MOS管的栅极充电,产生栅极电场,由于电场产生导致导电沟道致使漏极和源极导通,故万用表指针偏转,偏转的角度大,放电性越好。

③把连接栅极和源极的电阻移开,万用表红黑笔不变,如果移开电阻后表针慢慢逐步退回到高阻或无穷大,则MOS管漏电,不变则完好。

④最后用一根导线把MOS管的栅极和源极连接起来,如果指针立即返回无穷大,则MOS管完好反之为MOS管已烧坏。
