如何用万用表检测可控硅

发布时间:2022-03-17作者来源:萨科微浏览:587

如何用万用表检测 可控硅

   可控硅分单向可控硅和双向可控硅两种,都有三个电极。单向可控硅整流器具有阴极(K)、阳极(A)、控制极(G)。双向可控硅相当于两个单可控硅反向并联。即一个单向硅阳极与另一个阴极并排连接,其引出端称为T2极,一个单向硅阴极与另一个阳极连接,其引出端称为T2极,其余为控制电极(G)。

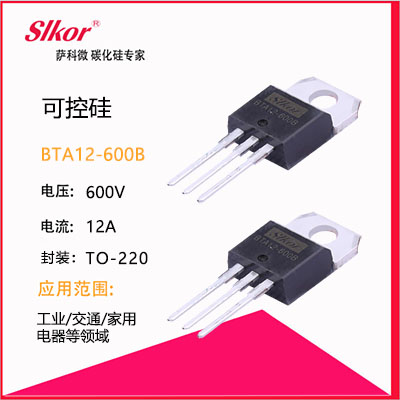

可控硅
  1.区分单向和双向可控硅:首先,测量两极。如果正负测量指针不动(R×1挡),它们可能是A、K或G、A极(对单向可控硅)或T2、T1或T2、G极(对双向可控硅)。如果其中一个测量指令是几十到几百欧,那么它一定是单向可控硅。而红笔接K极,黑笔接G极,其余为A极。如果正向和反向测量指令是几十到几百欧,它必须是双向可控硅。然后将旋钮转到R×1或R×10挡重新测试。其中一个必须具有稍大的电阻值,那么较大的红笔接是G极,黑色的笔连接到T1极,其余的是T2极。

  2.性能差异:将旋钮转到R×1挡。对于1~6A单向可控硅,红笔接K极,黑笔同时接G极和A极,G极断开的同时保持黑笔与A极的距离。指针应指示几十欧到一百欧,此时可控硅已触发,触发电压低(或触发电流低)。然后瞬间关闭A极再接通,指针应该回到∞位置,表示可控硅良好。

  对于1~6A双向可控硅,红笔接T1极,黑笔同时接G极和T2极,在黑笔不与T2极分离的前提下断开G极,指针应指示几十到一百多欧(视可控硅电流大小和不同厂家而定)。然后,切换两个行程,重复上述步骤测量一次,指针指示比上次稍大十到几十欧,表示可控硅良好,触发电压(或电流)小。

  如果当A极或T2极保持接通时G极断开,指针立即回到∞位置,则说明可控硅触发电流过大或损坏。对于单向可控硅,闭合开关K,灯应发亮,断开K灯仍不息灭,否则说明可控硅损坏。

  对于双向可控硅,闭合开关K,灯应发亮,断开K,灯应不息灭。然后将电池反接,重复上述步骤,均应是同一结果,才说明是好的。否则说明该器件已损坏。
