TVS管介绍——双向TVS管与单向TVS管的区别

发布时间:2022-03-17作者来源:萨科微浏览:7386

TVS管也称为瞬态抑制二极管。 TVS管用于吸收浪涌功率,并且可以在很短的时间内承受反向电压冲击,因此,两极之间的电压被钳位在特定电压上,以防止后续电路受到影响。简而言之,它用于过压保护,这在通信和其他产品中非常常见。连接时,它必须在电路电源和接地的两端都反向工作,类似于齐纳二极管,但不需要限流电阻。



压敏电阻具有类似的效果,但TVS管的性能优于压敏电阻,尤其是反向导通时间,它比压敏电阻快得多,反向漏电流也小得多,允许的工作温度也更高。


在规定的反向应用条件下,当遭受高能瞬时过电压脉冲时,其工作阻抗可立即降至非常低的导通值,从而允许大电流通过,并将电压钳位到预定水平,这是有效的。保护电子电路中的精密组件不受损坏。



最小的TVS管比糖粒小,但它可以放电高达20,000伏!保护高级电子设备,例如手机,数码摄像机,数码相机和MP3播放器。它的响应时间小于半纳秒,并且可以非常快速地响应释放的静电。这种新型TVS管不仅可以用于制造更小,更复杂的电子设备,而且还有助于提高产品的可靠性和质量。

TVS管

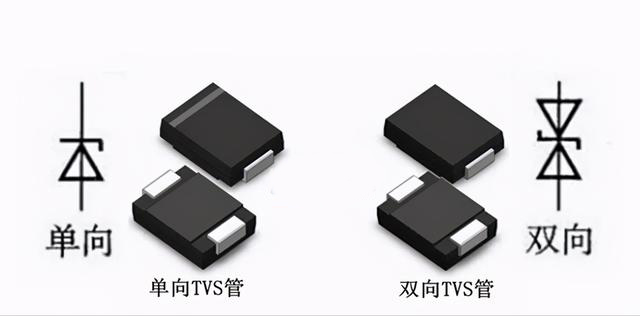

TVS管可根据极性分为单极和双极,也可分为单向TVS管和双向TVS管。如何区分呢?单向TVS的一端标有细色环,该色环连接到正极。双向TVS管的中间标记有两个环,或者没有标记,没有极性。



双向TVS管可以吸收正负两个方向上的瞬时大脉冲功率,并将电压钳位到预定水平。双向TVS管适用于交流电路,单向TVS管通常用于直流电路。在反向操作中,器件在指定脉冲条件下允许的[敏感词]脉冲峰值电流。 IPP与[敏感词]钳位电压Vc(MAX)的乘积是瞬态脉冲功率的[敏感词]值。



单向TVS管的正向特性与普通齐纳二极管的正向特性相同,反向击穿拐点对于硬击穿大约为“直角”,这是典型的PN结雪崩器件。从击穿点到Vc值的曲线段表明,当有瞬时过电压脉冲时,器件的电流迅速增加,反向电压上升至钳位电压值并保持在该水平。



使用时应正确选择TVS,以使额定瞬态脉冲功率PPR大于受保护设备或线路中可能出现的[敏感词]瞬态浪涌功率。在器件发生故障的区域中,在规定的测试电流I(BR)下,跨器件测得的电压称为击穿电压。在该区域中,二极管变为低阻抗路径。



双向TVS管的特点:

双向TVS管的特点

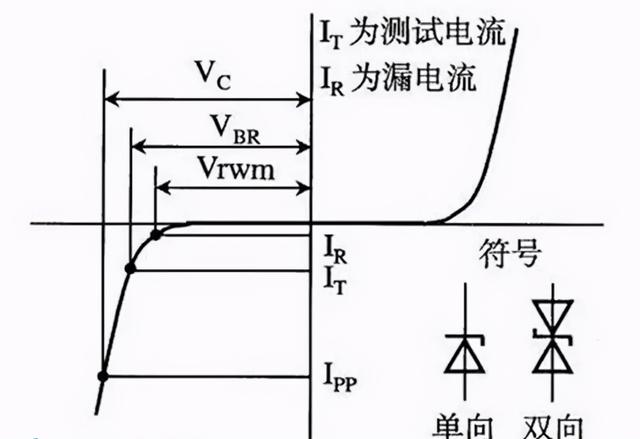

如图所示,双向TVS管的VI特性曲线类似于两个“背对背”单向TVS的组合。正方向和负方向都具有相同的雪崩击穿特性和钳位特性。关系为:0.9≤V(BR)(正)/ V(BR)(反向)≤1.1,一旦施加到两端的干扰电压超过钳位电压Vc,就会立即被抑制,并且两个-交流电路中使用TVS管的方式非常方便。
