射频前端(RFFE, Radio Frequency Front-End)芯片是实现手机及各类移动终端通信功能的核心元器件,全球市场超过百亿美金级别。过去10年本土手机的全面崛起,为本土射频前端产业的发展奠定了坚实的产业基础;而5G在中国的率先商用化,以及全球贸易环境的变化,又给本土射频行业加了两捆柴火。射频前端芯片产业在我国也已经有了15年以上的发展历史,创新和创业活动非常活跃,各类企业数十家,也是市场和资本高度关注的领域。本文作者有幸在射频芯片行业从业11年,从2G时代做到今天的5G,也在外企、民企、国企都工作过,直接开发并大量量产过射频的每一类型产品。这篇文章总结了作者与一些行业朋友近些年的讨论,尝试对射频模组产品的技术市场及商业逻辑进行梳理。同时,本土射频发展了十余年,竞争是行业主线,合作与友谊是非常稀缺的资源。本文将会重点分享“模组化”的相关知识,也是希望更多的本土厂商去通过“合作”分享模组化的巨大机遇。




引言

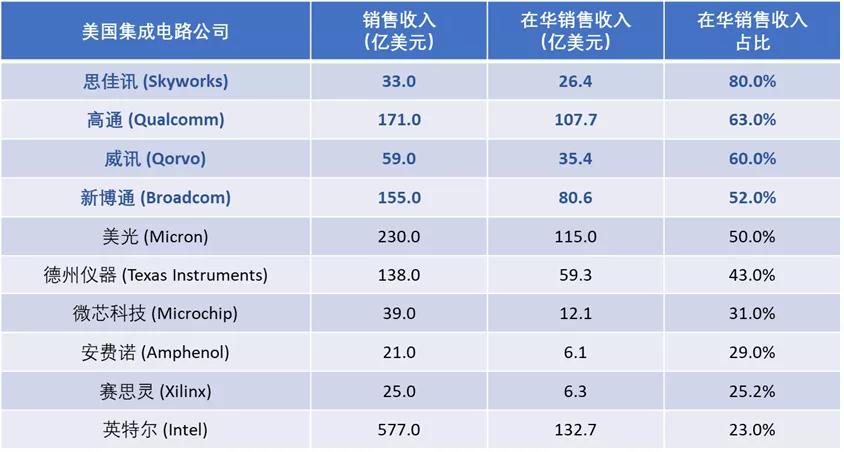

根据魏少军教授在“2020全球CEO峰会”的《人间正道是沧桑-关于大变局下的战略定力》主题演讲,统计得出对中国市场依赖度[敏感词](依营收占比计算)的美国公司,如下图。我们可以看到SKYWORKS、Qualcomm、Qorvo、Broadcom这四家美国射频巨头(其中SKYWORKS和Qorvo以射频业务为主;Qualcomm和Broadcom包含了射频业务)恰好占据了排行榜前4名。





射频前端的国际情况


射频前端技术主要集中在滤波器(Filter)、功率放大器(PA, Power  Amplifier)、低噪声放大器(Low Noise Amplifier)、开关(RF Switch)。目前全球射频市场由引言提到的四家美国射频公司Skyworks、Qualcomm、Qorvo、Broadcom与日本Murata这五大射频巨头寡占。







五家射频巨头在PA与LNA等市场占有率超过九成。滤波器方面,则分为声表面波(SAW, Surface Acoustic Wave)与体表面波(BAW, Bulk Acoustic Wave)滤波两种主要技术。目前,SAW滤波器市场由Murata占据一半,Skyworks约10%,Qorvo约4%,其余则被太阳诱电、TDK等大厂瓜分。BAW滤波器的市场则由美国企业占据9成市场。

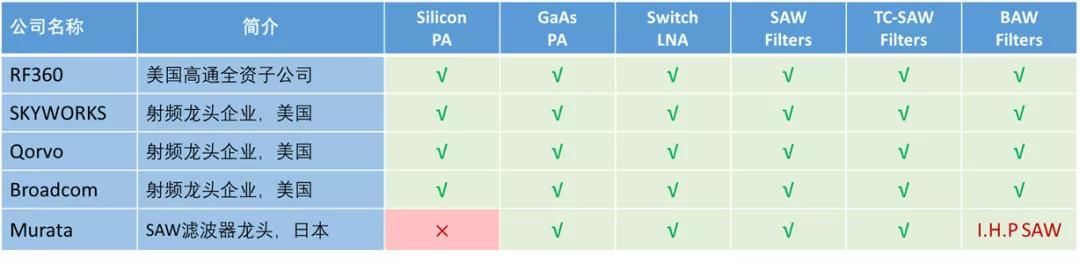

由此可见,射频前端是巨大的市场,能容纳5家国际巨头持续发展。国际巨头的技术跨度大,模组化能力强;模组化产品是国际竞争的主赛道。每家巨头都拥有BAW技术或其替代方案。


射频前端的国内情况


关于射频前端的国内情况有很多文章都曾提到,这里不赘述,只给几个共识比较多的结论:




1.本土公司普遍以分立器件为主要方向;分立器件是当前本土竞争的主赛道。

2.本土公司缺乏先进滤波器技术及产品,模组化能力普遍不强。




5G模组化挑战及机遇的来源


PCB布线空间及射频调试时间的挑战,下沉到了入门级手机,打通了国产模组芯片的迭代升级路径。

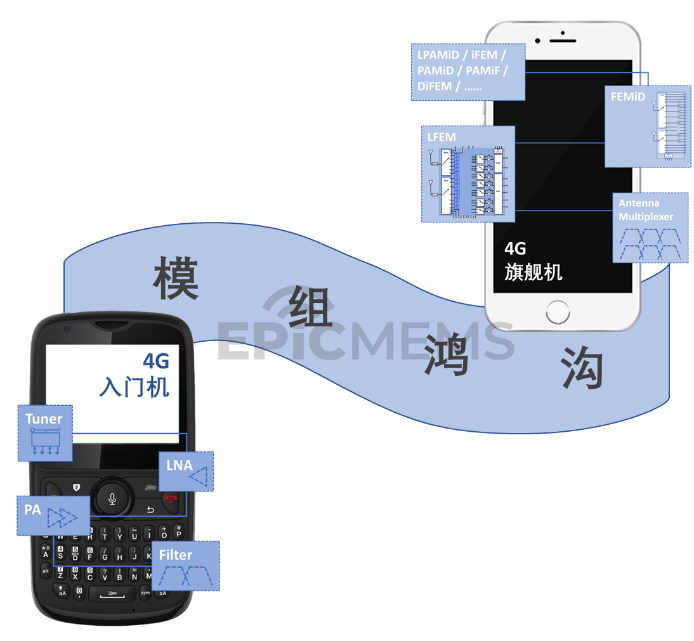

射频模组芯片,不是一个新生的产品系列。事实上,射频模组芯片的使用几乎与LTE商业化同时发生。过去10年内,各种复杂的射频模组已经普遍应用在了各品牌的旗舰手机中;与此同时,在大量的入门级手机上,分立器件的方案也完全能够满足各方面的要求。因此在过去10年就出现了泾渭分明的两个市场:旗舰机型用模组方案;入门机型用分立方案。模组方案要求“高集成度和高性能”,因而价格也很高;而分立方案要求“中低集成度和中等性能”,售价相对而言就低不少。两种方案之间存在巨大的技术和市场差异,我们可以把这个称作4G时代的“模组鸿沟”。




4G时代的“模组鸿沟”





5G的到来,彻底改变了这个状况。




相比于4G入门级手机的2~4根天线,5G入门级手机的天线数目增加到了8~12根;需要支持的频段及频段组合也在4G的基础上显著增加。大家知道,射频元器件的数目,与天线数目及频段强相关,这就意味着射频元器件的数目出现了急剧地增长。与此同时,由于结构设计的要求,5G手机留给射频前端的PCB面积是无法增加的,因此分立方案的面积大大超过了可用的PCB面积。这是空间带来的约束。




还有一个挑战,来自于调试时间。4G使用分立器件方案的射频调试时间,一般在一周以内。随着5G射频复杂度的显著提升,假设使用分立方案,可能会带来3~5倍的调试时间增加;从成本上来讲,还需要消耗更贵的5G测试设备、熟悉5G测试的工程师资源。如果使用模组,大部分的调试已经在模组设计过程中在内部实现了,调试工作量将更多地移到软件端,因此调试效率大大提升。这是时间带来的约束。

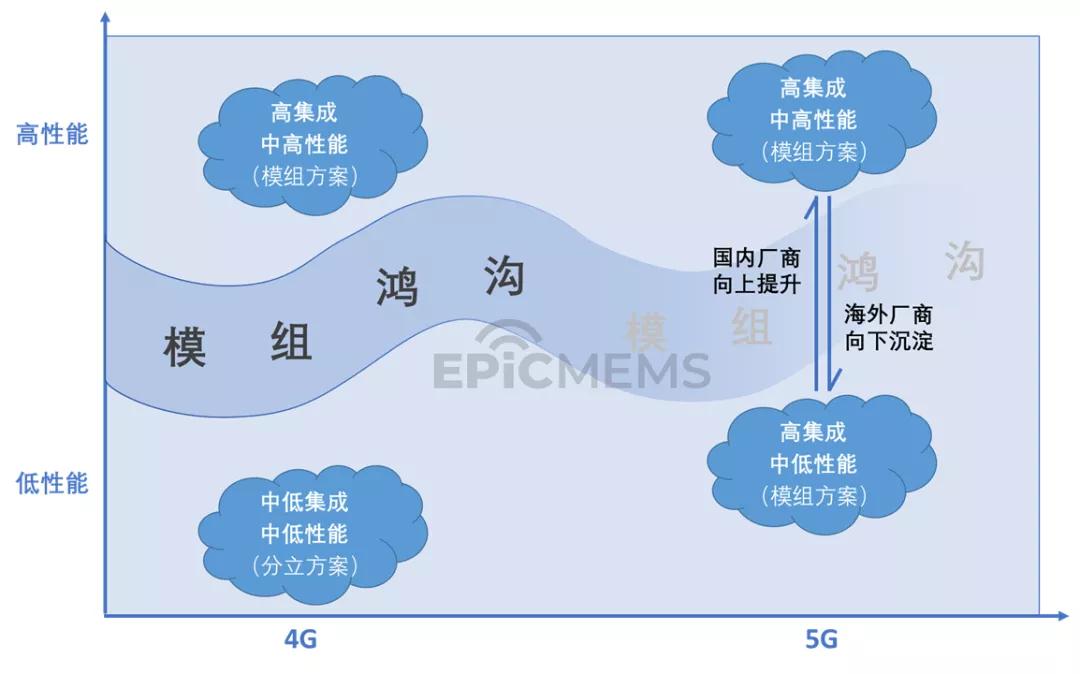

时间和空间的约束,强烈而普遍。因此在入门级5G手机中,就天然出现了对“中低性能和高集成度”模组的需求,与旗舰手机的“中高性能和高集成度”模组形成了管脚统一。既然都需要高集成度的模组,只是指标要求不一样,这样国产的模组芯片就可以从“中低性能”(5G入门级手机)向“中高性能”(5G旗舰手机)迭代演进。因此,“模组鸿沟”便被填平了。








任何事情都是两面的。“模组鸿沟”被填平以后,分立市场的空间也出现了风险;对专长于分立芯片的本土企业来讲,也需要巨大的资源和力量去在模组产品中找到自身的位置;如果不能突破,就会在不远的未来进入到瓶颈阶段。




在5G的早期阶段,目前市场上也出现了一种混合方案,即用分立器件和模组混搭的方案。这个方案的出现,有很多客观的原因,其中就包括历史上形成的“模组鸿沟”。这种方案是妥协的产物,牺牲了一些关键指标,而且面积上也做了让步。如果没有专注做国产化模组的芯片公司,就不会有优秀的国产模组芯片;如果没有优秀的国产模组芯片,模组方案的价格永远高高在上。




滤波器技术简要分类

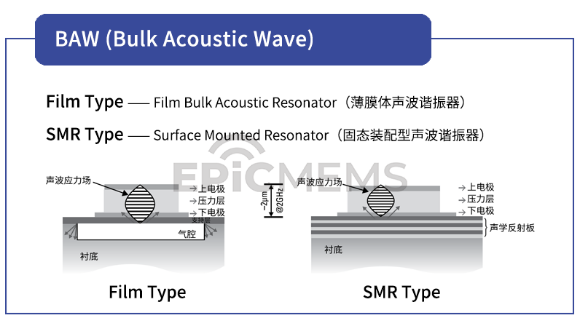

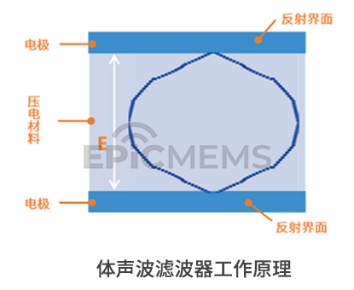

BAW 滤波器:即体声波滤波器。具有[敏感词]损耗小、带外衰减大等优点,同时对温度变化不敏感,BAW滤波器的尺寸大小会随着频率升高而缩小,因此尤其适用于1.7GHz以上的中高频通信,在5G与sub-6G的应用中有明显优势。

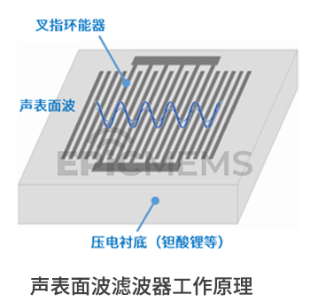

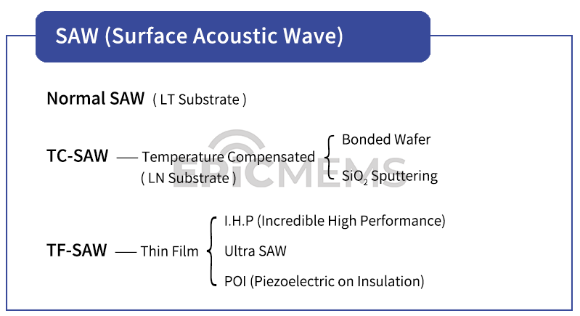

SAW滤波器:即声表面波滤波器。采用石英晶体、铌酸锂、压电陶瓷等压电材料,利用其压电效应和表面波传播的物理特性而制成的一种滤波专用器件。SAW滤波器具有性能稳定、使用方便、频带宽等优点,是频率在1.6GHz以下的应用主流。但存在[敏感词]损耗大、处理高频率信号时发热问题严重等缺点,因此在处理1.6GHz以上的高频信号时适用性较差。

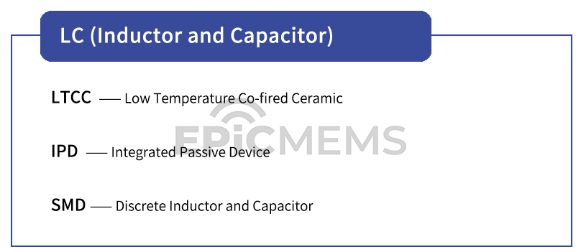

LC型滤波器:即电感电容型滤波器。LC滤波器一般是由滤波电容、电抗和电阻适当组合而成,电感与电容一起组成LC滤波电路。







射频模组简要分类

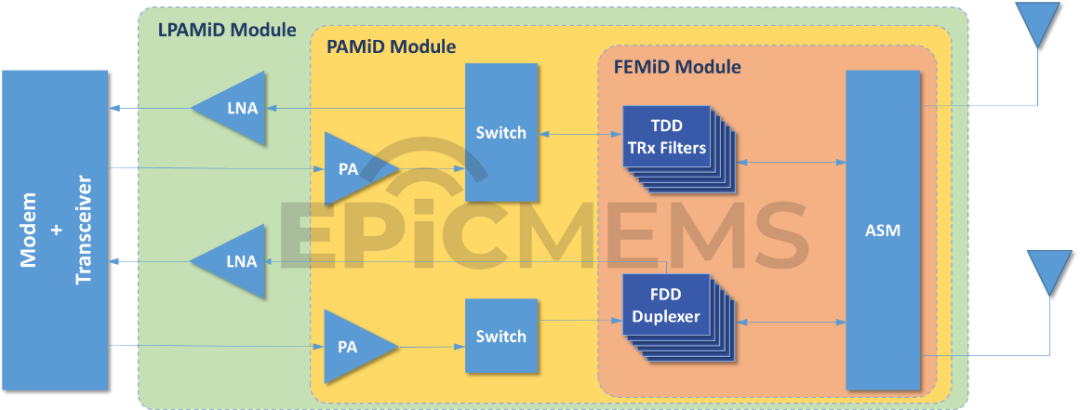

射频前端模组是将射频开关、低噪声放大器、滤波器、双工器、功率放大器等两种或者两种以上的分立器件集成为一个模组,从而提高集成度和性能,并使体积小型化。根据集成方式的不同,主集天线射频链路可分为:FEMiD(集成射频开关、滤波器和双工器)、PAMiD(集成多模式多频带PA和FEMiD)、LPAMiD(LNA、集成多模式多频带PA和FEMiD)等;分集天线射频链路可分为:DiFEM(集成射频开关和滤波器)、LFEM(集成射频开关、低噪声放大器和滤波器)等。




主集天线射频链路




分集天线射频链路




射频前端的“价值密度”


既然5G手机PCB面积是受限制的资源,同时我们需要在5G手机内“挤入”更多的射频功能器件,因此我们评价每一类型射频器件时,需要建立一个参数来进行统一描述,作为反映其价值与PCB占用面积的综合指标。




ValueDensity=(平均销售价格ASP)/(芯片封装大小)




接下来,我们使用VD值这个工具,分别分析一下滤波器、功率放大器、射频模组三类产品的情况。

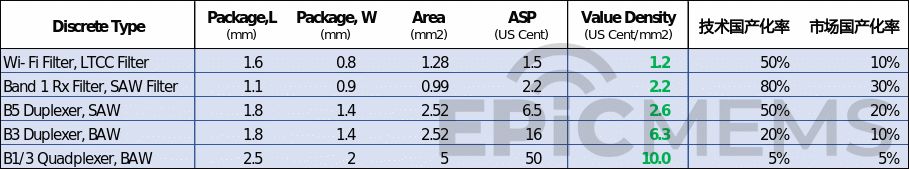

1. 滤波器的VD值







首先说明一点,由于通常情况下滤波器还需要外部的匹配电路,实际的VD值比器件的VD值还要再低一些。我们先忽略这个因素。根据以上的数据,我们可以得到一些结论:从LTCC到四工器,VD值持续增加,从1.2到10.0,增加比较快速。




2. 功率放大器的VD值







根据以上数据,也可以看到:

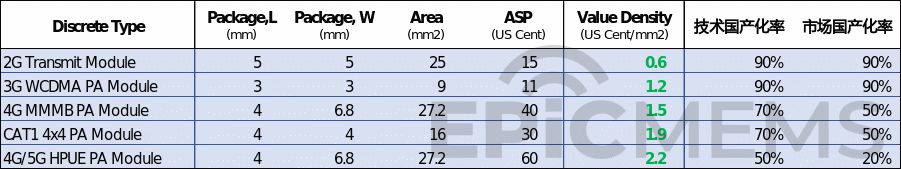

a) 从2G到4G,VD值从0.6增加到了1.5。

b) 4G向CAT1演进的小型化产品,以及向HPUE或者Phase5N演进的大功率PA,VD值增加到了2附近。

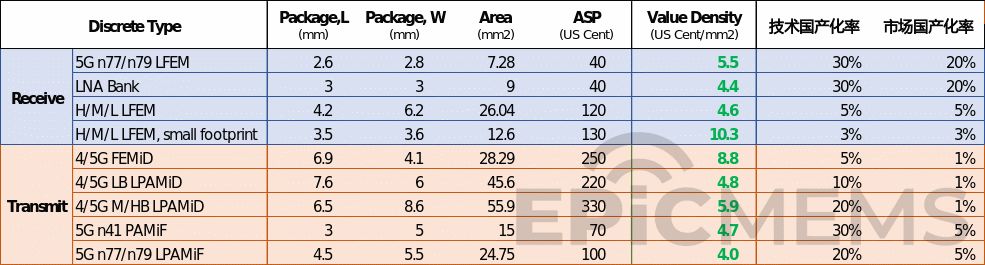

3. 射频模组的VD值







根据以上数据,可以观察到:

a) 接收模组普遍的VD值在5附近;

b) 接收模组中的小封装H/M/L LFEM,VD值非常突出,大于10;

c) 发射模组(除FEMiD以外),VD值在4~6之间;

d) FEMiD具有发射模组[敏感词]的VD值。因此当FEMiD与VD值较低的MMMB PA混搭时,也能达到合理的PCB布图效率。




表格汇总的同时,我们也增加了技术国产化率和市场国产化率的参考数据。一般来讲,市场国产化率较低的、或者技术国产化率远远超过国产化率数字的细分品类,VD值会虚高一些。在本土相应产品市占率提高以后,未来还会有比较明显的降价空间。

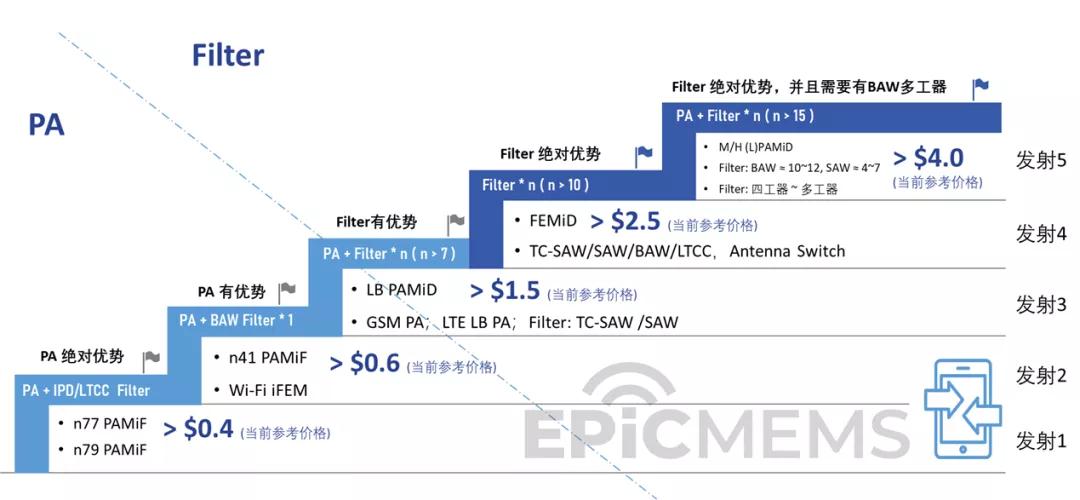

射频发射模组的五重山





发射1:PA与LC型滤波器的集成,主要应用在3GHz~6GHz的新增5G频段,典型的产品是n77、n79的PAMiF或者LPAMiF。这些新频段的5GPA设计非常有挑战,但由于新频段频谱相对比较“干净”,所以对滤波器的要求不高,因此LC型的滤波器(IPD、LTCC)就能胜任。综合来看,这类产品属于有挑战但不复杂的产品,其技术和成本均由PA[敏感词]掌控。




发射2:PA与BAW(或高性能SAW)的集成,典型产品是n41的PAMiF或者Wi-Fi的iFEM类产品,频段在2.4GHz附近。这类产品的频段属于常见频段,PA部分的技术规格有一定挑战但并不高。由于工作在了2.4GHz附近,频段非常拥挤,典型的产品内需要集成高性能的BAW滤波器来实现共存。这类产品由于滤波器的功能并不复杂,PA仍有技术控制力;但在成本方面,滤波器可能超过了PA。综合来讲,这类产品属于有挑战但不复杂的产品,PA有一定的控制力。




发射3:LowBand发射模组。LB (L)PAMiD通常集成了1GHz以下的4G/5G频段(例如B5、B8、B26、B20、B28等等),包括高性能功率放大器以及若干低频的双工器;在不同的方案里,还可能集成GSM850/900及DCS/PCS的2GPA,以进一步提高集成度。低频的双工器通常需要使用TC-SAW技术来实现,以达到[敏感词]的系统指标。根据系统方案的需要,如果在LB PAMiD的基础上再集成低噪声放大器(LNA),这类产品就叫做LB LPAMiD。可以看到,这类产品的复杂度已经比较高:PA方面,需要集成高性能的4G/5GPA,有时候还需要集成大功率的2GPA Core;滤波器方面,通常需要3~5颗使用晶圆级封装(WLP)的TC-SAW双工器。总成本的角度来看(假设需要集成2GPA),PA/LNA部分和滤波器部分占比基本相当。LB (L)PAMiD是需要有相对比较平衡的技术能力,因此第三级台阶出现在了PA和Filter的交界处。




发射4:FEMiD。这类产品通常包含了从低频到高频的各类滤波器/双工器/多工器,以及主通路的天线开关;并不集成PA。FEMiD产品通常需要集成LTCC、SAW、TC-SAW、BAW(或性能相当的I.H.PSAW)和SOI开关。村田公司定义了这类产品,并且过去近8年的时间内,占据了该市场的[敏感词]主导权。三星、华为等手机大厂,曾经或正在大量使用这类产品在其中高端手机中。如前文所述,有竞争力的PAMiD供应商主要集中在北美地区;出于供应链多样化的考虑,一些出货量非常大的手机型号,就可能考虑使用MMMB(Multi-Mode Multi-Band) PA加FEMiD的架构。MMMB PA的合格供应商广泛分布在北美、中国、韩国,而日本村田的FEMiD产能非常巨大(主要表现在LTCC和SAW)。又如前文所述,FEMiD的VD值非常高,整体方案的空间利用率也在合理范围内。




发射5:M/H (L)PAMiD。这类产品是射频前端[敏感词]市场价值也是综合难度[敏感词]的领域,是射频前端细分市场的[敏感词]。M/H通常覆盖的频率范围是1.5GHz~3.0GHz。这个频段范围,是移动通信的黄金频段。最早的4个FDDLTE 频段Band1/2/3/4在这个范围内,最早的4个TDD LTE频段B34/39/40/41在这个范围内,TDS-CDMA的全部商用频段在这个范围内,最早商用的载波聚合方案(Carrier Aggregation)也出现在这个范围(由B1+B3四工器实现),GPS、Wi-Fi 2.4G、Bluetooth等重要的非蜂窝网通信也都工作在这个范围。可以想象,这段频率范围[敏感词]的特点就是“拥挤”和“干扰”,也恰恰是高性能BAW滤波器发挥本领的广阔舞台。由于这个频率范围商用时间较长,该频率范围内的PA技术相对比较成熟,核心的挑战来自于滤波器件。




先解释一下为什么这段频率是移动通信的黄金频率。在很长的发展过程中,移动通信的驱动力来自移动终端的普及率,而移动终端普及的核心挑战在于终端的性能和成本。过高的频率,例如3GHz以上、10GHz以上,半导体晶体管的特性下降很快,很难做出高性能;而过低的频率,例如800MHz以下、300MHz以下,需要天线的尺寸会非常巨大,同时用来做射频匹配的电感值和电容值也会很大,在终端尺寸的约束下,超低频段的射频性能很难达到系统指标。简而言之,从有源器件(晶体管)的性能角度出发,希望频率低一些;从无源器件(电容电感和天线)的性能角度出发,希望频率高一些。有源器件与无源器件从本质上的冲突,到应用端的折衷,再到模组内的融合,恰如两股强大的冷暖洋流,在人类最波澜壮阔的移动通信主航道上,相汇于1.5~3GHz的频段,形成了终端射频最复杂也最有价值的黄金渔场:M/HB (L)PAMiD。多么地美妙!




这类高端产品的市场,目前主要由美商Broadcom、Qorvo、RF360等厂商占据。下图是Qorvo公司在其官方公众号上提供的芯片开盖分析。可以看到,该类产品包含10颗以上的BAW,2~3颗的GaAs HBT,以及3~5颗SOI和1颗CMOS控制器,具有射频产品[敏感词]的技术复杂度。该类产品通常需要集成四工器或者五/六工器这类超高VD值的器件。




M/H LPAMiD开盖图

来源:Qorvo公众号




射频接收模组的五重山





接收模组的五重山模型,如上图所述。




接收1:使用RF-SOI工艺在单颗die上实现了射频Switch和LNA。虽然仅仅是单颗die,但从功能上也属于复合功能的射频模组芯片。这类产品主要的技术是RF-SOI,在4G和5G都有一些应用。




接收2:使用RF-SOI工艺实现LNA和Switch的功能,然后与一颗LC型(IPD或者LTCC)的滤波器芯片实现封装集成。LC型滤波器适合3~6GHz大带宽、低抑制的要求,适用于5G NR部分的n77/n79频段。这类产品也是SOI技术主导,主要应用在5G。




接收3:从接收3往上走,接收模组开始需要集成若干SAW滤波器,集成度越来越高。通常需要集成单刀多掷(SPnT)或者双刀多掷(DPnT)的SOI开关,以及若干通路支持载波聚合(CA)的SAW滤波器。封装方式上,由于“接收3”的集成程度还不极限,因此有多种可能的路径。其中国际厂商的产品主要以WLP技术为主,除了在可靠度及产品厚度方面有优势,主要还是可以在更高集成度的其他产品中进行复用。




接收4:这类产品叫做MIMO M/H LFEM。主要是针对M/H Band的频段(例如B1/3/39/40/41/7)应用了MIMO技术,增加通信速率,在一些中高端手机是属于入网强制要求。看起来通信业对M/H这个黄金频段果然是真爱啊。技术角度出发,这类产品以RF-SOI技术实现的LNA加Switch为基础,再集成4~6个通路的M/H高性能SAW滤波器。国际厂商在这些频段已经开始普遍使用TC-SAW的技术,以达到[敏感词]的整体性能。




接收5:接收芯片的[敏感词]复杂度,就是H/M/L的LFEM。这类产品以非常小的尺寸,实现了10~15路频段的滤波(SAW Filter)、通路切换(RF-Switch)以及信号增强(LNA),具有超高的Value Density值(10左右),在5G项目上能帮助客户极大地压缩Rx部分占用的PCB面积,把宝贵的面积用在发射/天线等部分,提升整体性能。这类产品需要的综合技能[敏感词],也基本必须要用WLP形式的先进封装方式才能满足尺寸、可靠度、良率的要求。




总结



1.射频模组的核心要求是多种元器件的小型化及模组集成。

2.无论是发射模组还是接收模组,纯5G的模组是困难但不复杂,最有挑战也[敏感词]价值的是4G/5G同时支持的高复杂度模组。




本土替代是黄金机遇,不需要赛道创新,核心是技术创新实现4G/5G射频芯片的产品化、小型化、模组化。开元通信专注于射频模组芯片的开发,在厦门、上海和台北建立了研发中心,“all-in模组”,以射频模组为目标配置关键资源,坚定地推进[敏感词]性价比和最实惠价格的模组芯片,以加速国产模组产品的量产,助力中国通信产业的健康发展。





射频模组的产业化率先发端在西方企业,比中国早5到10年;如本文篇头的图片,国外射频模组大量在中国市场销售,中国还停留在分立器件产业的阶段。中国产业当然应该奋起直追,而奋起直追的[敏感词]步,就是先要深入分析5G模组的相关知识,结合自身竞争优势,寻找合适的切入点,最终全身心地拥抱模组化的产业潮流。只要全身心地拥抱潮流,我们有充分信心,用五年十年左右的时间,完成本土射频模组的飞跃。




位于圣彼得堡的彼得大帝雕像




举一个类似的成功例子。近代的工业革命率先发端在西欧,西欧已经开始工业化,而俄国还是落后的封建农业国家。1703年,罗曼诺夫王朝沙皇彼得一声令下,要在波罗的海的港口建造新的首都,尽管众人反对,哪怕万千争议,这位俄国历史上数一数二的君王,这位乔装成工匠在西欧游历学习的君王,力排万难要建造一个通往欧洲通往世界的俄国新首都(圣彼得堡),全面地拥抱欧洲、拥抱海洋、拥抱工业革命。欧洲、海洋、工业革命,就是18世纪国家的潮流;国产替代、5G、射频模组,就是今天射频前端行业的潮流。




彼得大帝出生时,俄国是砧板上的鱼肉,去世时俄国已然是切肉之刃。在本土手机行业已经全面崛起的产业基础上,希望我们中国的射频行业能够奋勇前行,拥抱国产替代、5G信息化、射频模组化的历史浪潮。如果说在我们入行时,中国的射频行业还如砧板上的鱼肉,那么希望在我们大家打算“退休”时,中国的射频行业已经是切肉之刃。与诸君共勉!
