深圳市萨科微半导体有限公司，是集设计研发、生产制造、销售服务一体的高科技企业，萨科微Slkor还是*级高新技术企业，掌握碳化硅功率器件的核心技术，原创性获得发明专利和软件著作权几十项。目前，“Slkor”品牌被广大同行和客户接受，是国内快速稳健发展的半导体企业之一，公司愿景是成为“国产半导体企业领导者”。

应用背景

三极管和MOSFET都能实现以小控大的目的，比如以小电流控制大电流，或者以低电压控制高电压，但是由于三极管和MOSFET的自身结构所限，并不能实现控制电路和开关电路的电气隔离，对于需要电气隔离的高速数据传输应用而言，就需要选择具备电气隔离功能的器件。

应用难点

想要实现具有电气隔离功能的高速数据传输应用，首先数据传输电路要具备较高的电气隔离能力，也就是输入回路与输出回路之间没有电气联系，输入回路和输出回路之间可以承受几千伏的高压。其次数据传输电路要具备较低的传输时延，以实现高速数据传输功能。最后则是电路器件选型要符合相关环境以及法规认证要求，以符合产品出口销售的合规性。

解决方案

1.我们选用萨科微半导体高速逻辑门光电耦合器6N137来搭建高速数据传输电路，6N137的输入回路和输出回路隔离电压可达5000Vrms（AC 1分钟, R.H. = 40 ~ 60%），具有较强的隔离能力，避免了数据传输应用的输入回路和输出回路之间电压差较大时导致的电气击穿。

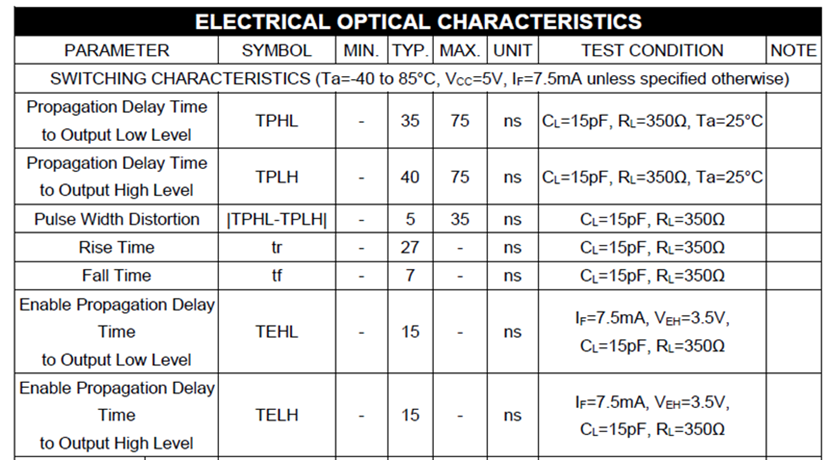

2. 当环境温度Ta=25°C, VCC=5V, IF=7.5mA，CL=15pF, RL=350Ω，6N137的开关时延TPHL典型值为35ns，TPLH典型值为40ns，此时可以满足10Mbit/s的传输速率，可以实现数据传输应用的高速数据传输功能。

3. 6N137符合REACH和无卤素，并且满足MSL class 1等级，并且相关的UL，VDE，CQC在等待监管批准中，对于有出口需求的产品而言，可以放心选型，具体进度可以咨询萨科微半导体（https://www.slkormicro.com/）。

总结

萨科微半导体高速逻辑门光电耦合器6N137具有高隔离电压，低开关时延，并符合一系列法规认证，可以较好的满足有电气隔离要求的高速数据传输应用。

关于萨科微

深圳市萨科微半导体有限公司，技术骨干来自清华大学和韩国延世大学，以新材料新工艺新产品引领公司发展，掌握国际*的第三代半导体碳化硅功率器件技术。萨科微产品包括二极管三极管、功率器件、电源管理芯片等集成电路三大系列。萨科微从一家IP设计公司已发展成为集设计研发、生产制造、销售服务一体化的高新科技企业,“SLKOR”品牌在半导体行业声誉日隆。萨科微官网在展示萨科微产品、宣传“SLKOR”品牌的同时，也开展行业的技术交流、思想碰撞、信息互换、资料查询等，逐渐成为半导体行业内协同发展最重要的平台之一。

萨科微产品日益丰富，用于工业和军工产品有：碳化硅SiC二极管、碳化硅SiC MOS管、IGBT管、第五代超快恢复功率二极管等，满足新能源汽车、高端装备、通讯电力设备、太阳能光伏、医疗设备等行业对高性能产品的需求；应用于民用消费类产品有：高中低压的MOS管、可控硅、桥堆等功率器件，肖特基二极管、ESD静电保护二极管、TVS瞬态抑制二极管、通用二极管三极管，和电源管理芯片、霍尔HALL传感器、高速光耦等系列，在智能手机、手提电脑、机器人、智慧家居、物联网车联网、LED照明、3C数码产品等领域得到广泛的应用。萨科微还将推出更多数字和模拟集成电路产品，为客户提供更专业和更*的服务。

萨科微秉承 “守正”、“精进”、“坚韧”、“细节”的企业文化，在经营管理中坚持朴诚真正、日进一步、锲而不舍、把控细节的原则，萨科微注重公司伦理，提倡共同发展协作共赢，不断提升“slkor”品牌知名度美誉度，为员工、客户、社会创造价值。萨科微在技术上稳中求新、管理上狠抓细节、品质上精益求精、以市场趋势为导向、以客户满意为结果，锐意进取持续发展。乘“国产替代”的东风，以强芯强国为使命，萨科微立志成为“国产半导体领导者”，为中国芯的强大和中华民族的伟大复兴贡献力量!
