萨科微slkor品牌的SL8402介绍和应用

发布时间:2023-04-11作者来源:萨科微浏览:1798


深圳市萨科微半导体有限公司,是集设计研发、生产制造、销售服务一体的高科技企业,萨科微Slkor还是[敏感词]高新技术企业,掌握碳化硅功率器件的核心技术,原创性获得发明专利和软件著作权几十项。目前,“Slkor”品牌被广大同行和客户接受,是国内快速稳健发展的半导体企业之一,公司愿景是成为“国产半导体企业领导者”。



应用背景

负载主要有三大类,分别是阻性、感性和容性负载,针对不同的负载,在设计相应的驱动电路时需要考虑的因素也不同,比如容性负载启动电流会比较大,感性负载关断时会有电压尖峰,针对这些情况,我们需要给驱动电路设计相应的保护电路,以避免器件损坏。



应用难点

对于阻性、感性和容性负载的驱动电路设计,为了避免感性负载关断时产生的电压尖峰损坏驱动电路,需要驱动电路有相应的电压钳位功能。为了避免负载短路时,驱动电路过流或者过温损坏,需要驱动电路具有限流功能以及过温保护功能。驱动电路发热要小,以提高驱动能力以及驱动电路寿命。



解决方案

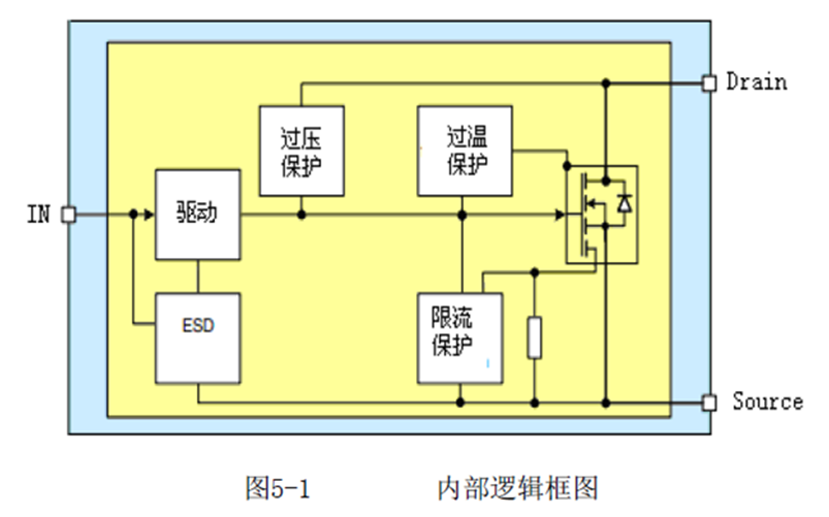

我们选用萨科微半导体智能低边功率开关SL8402,SL8402内部的功率MOSFET的漏-源极遭受尖峰电压时,会被限定为预设的钳位电压。当VIN=0V到7V,ID=10mA时,漏极钳位电压在40-52V之间。并且无论输入引脚IN状态如何,即使其上没有电压,过压保护功能依然有效,这样无论器件处于导通或者关断状态,都能有效保护器件,避免驱动电路被尖峰电压损坏。

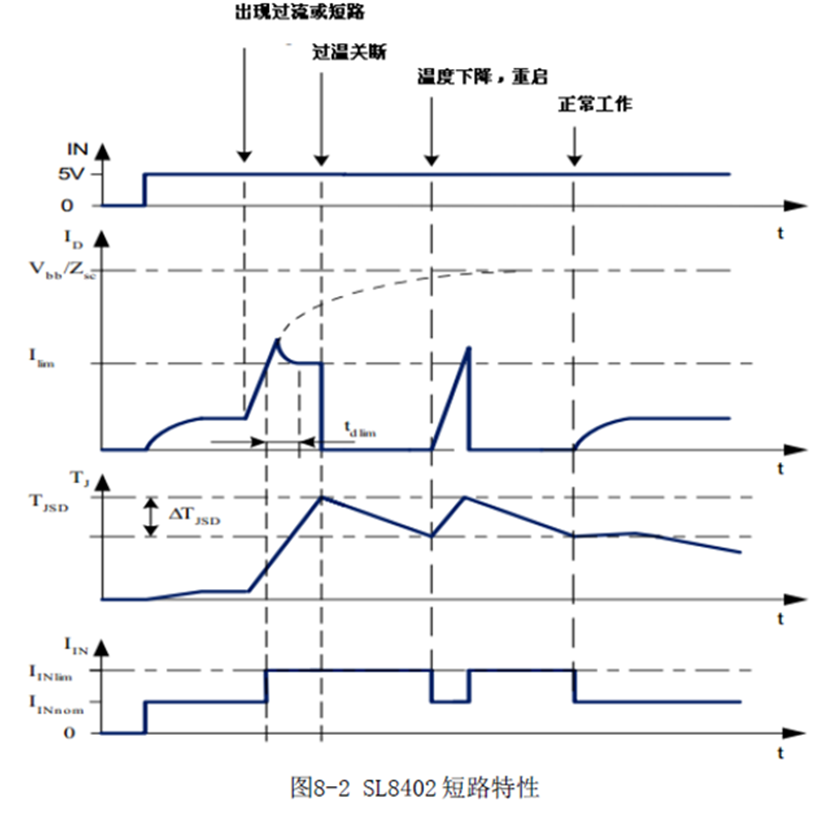

SL8402还具有短路保护的功能,当Drain引脚对电源短路时,会有较大的电流流过SL8402,如果电流达到Ilim(最小值为1.3A,VIN=0V到7V,VDS = 12V,tmeasure = 4*tdlim,TJ =25℃时),器件开始限流,在限流情况下器件温度会升高。当其温度达到过温关断阈值时,器件会关断。这样就避免了短路时流过SL8402的电流超过其极限值进而损坏器件,使得驱动电路即便遭受输出短路故障也不会损坏,尤其是驱动容性负载时,不会因为启动电流大导致驱动电路损坏或者误关断,大大提高了驱动电路的可靠性。




Tj=25℃,VIN=5V,ID=200mA时,SL8402导通电阻典型值仅为0.28Ω,导通电阻越小,驱动负载的电流不变的情况下,器件的发热就越小,温升就越低,器件的失效率和温度一般是成正比,温升越高,失效率也越高,这可以提高驱动电路的可靠性。从另一个角度来看,如果我们的设计温升指标是一定的,如果导通电阻越小,器件的设计通流能力也就越强,从而我们的驱动电路驱动能力也就越强,能够适应更大负载的驱动。



总结

萨科微半导体智能低边功率开关SL8402具有电压钳位,短路保护以及过温保护功能,并且其导通电阻也较小,可以驱动较大的负载电流,非常适合驱动阻性、感性和容性负载,具有较高的可靠性。
