萨科微GBLC05C ESD保护二极管：为便携电子设备提供 .电路保护解决方案

技术交流|Technology Exchange|

2025-07-24 21:16:48 894

在当今移动互联网时代，智能手机、平板电脑等便携式电子设备已成为人们日常生活中不可或缺的一部分。这些设备面临着日益严峻的静电放电（ESD）和瞬态电压威胁，特别是在频繁插拔接口和使用过程中。针对这一市场需求，萨科微推出的GBLC05C系列ESD保护二极管以其 .的性能和灵活的配置，为各类便携式电子产品提供了专业级的电路保护方案。

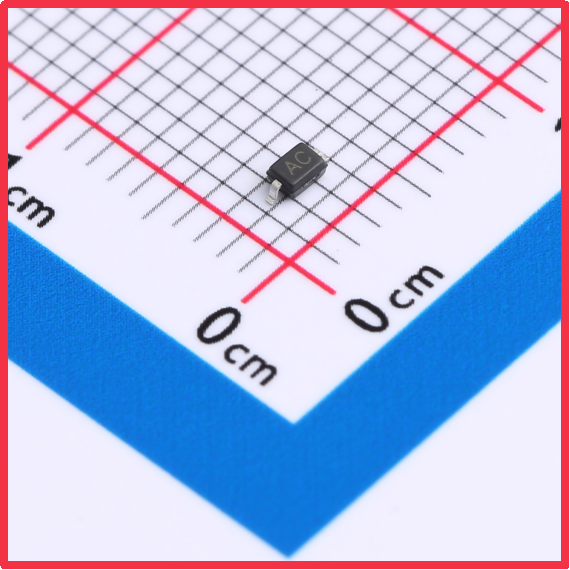

萨科微Slkor静电保护二极管GBLC05C产品图

GBLC05C系列是专为现代电子设备设计的超低电容暂态电压抑制器阵列，采用先进的半导体工艺技术制造。该系列产品提供单向和双向两种配置选择，额定功率达到350瓦（8/20μs波形），能够有效吸收和耗散瞬态能量。产品严格符合IEC61000-4-2（ESD）和IEC61000-4-4（EFT）国际标准要求，在高达15kV（空气放电）/8kV（接触放电）的ESD冲击和40A（5/50ns）的EFT冲击下都能提供可靠保护。特别值得一提的是，该系列还符合IEC61000-4-5标准，可承受12A（8/20μs）的雷击冲击，为设备提供 .的保护。

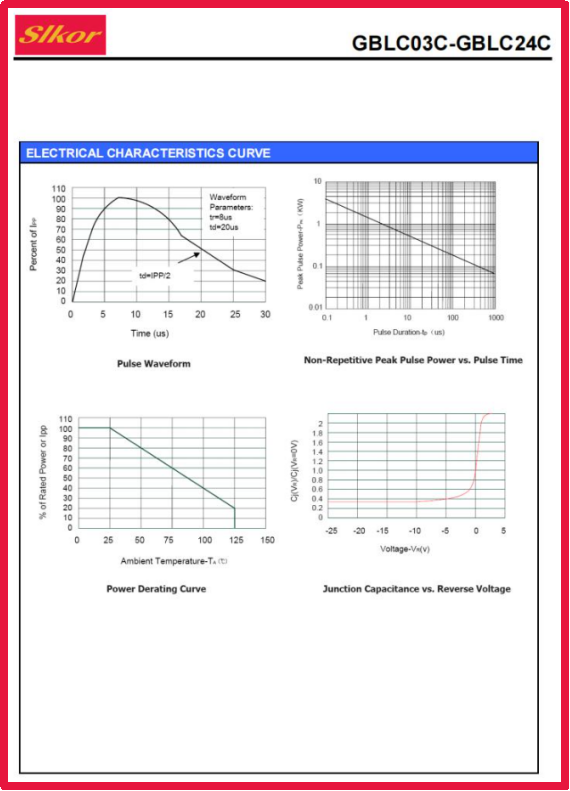

萨科微Slkor静电保护二极管GBLC05C规格书

在实际应用中，GBLC05C系列展现出多项 .特性。其工作电压范围覆盖3V至24V，包括3V、5V、8V、12V、15V和24V多种规格，能满足不同电路设计的保护需求。产品具有小于1ns的极快响应时间，能在瞬态电压出现的瞬间立即启动保护机制；9.8V的低钳位电压确保敏感元件不被过压损坏；1.0μA的超低漏电流特性几乎不会增加系统功耗，这对电池供电的便携设备尤为重要；0.8pF的极低结电容使其在保护高速信号时不会影响信号完整性，特别适合高频应用场景。

萨科微Slkor静电保护二极管GBLC05C相关参数

GBLC05C采用微型SOD-323封装，封装材料符合UL94V-0阻燃等级，确保在高温环境下仍能可靠工作。其端子采用优质镀层工艺，可承受260℃高温焊接10秒，完全符合现代电子制造工艺要求。产品采用标准卷带包装，7英寸卷轴设计便于自动化生产，每卷包含3000个器件，可大幅提高生产效率并降低生产成本。这种紧凑的封装设计使其特别适合空间受限的便携设备应用，为工程师提供了更大的设计灵活性。

在应用领域方面，GBLC05C系列展现出广泛的适用性：在移动通信领域，可为智能手机及其配件提供可靠的ESD防护；在计算机设备中，适用于笔记本电脑、台式机和服务器各类接口的保护；在工业领域，适合各种基于微处理器的设备和便携式仪器的电路保护；在消费电子市场，特别适合个人数字助理（PDA）等设备的防护需求。此外，该系列产品还是USB接口保护的理想选择，其超低电容特性确保高速数据传输不受影响。

与传统的电路保护方案相比，GBLC05C系列具有明显的技术优势。其集成化的阵列设计可同时保护多条I/O线路，节省PCB空间；固态硅技术确保长期使用不会出现性能退化；精确的钳位特性既提供充分保护又避免过度钳位；宽工作电压范围满足不同应用场景需求。这些优势使其在各种严苛环境下都能表现 .，为电子设备提供长期可靠的保护。

在实际电路设计中，工程师可以根据具体需求灵活配置GBLC05C保护方案。对于单线保护需求，可选择单向配置器件；对于差分信号等应用，则可选择双向配置器件。建议将保护器件尽可能靠近被保护接口放置，以最大限度地缩短保护路径。同时，还需考虑PCB布局、阻抗匹配等因素，确保保护器件能充分发挥性能优势。对于多电压系统，可以在不同电压等级的线路上分别配置合适规格的保护器件。

随着5G、物联网等新技术的快速发展，电子设备面临的电磁环境挑战日益严峻。萨科微将持续优化ESD保护技术，为行业提供更先进的电路保护解决方案。GBLC05C系列的推出，不仅展现了萨科微在电路保护领域的技术实力，也为便携式电子设备的可靠运行提供了专业保障。未来，萨科微将继续致力于开发性能更优异、适用范围更广的电路保护产品，助力电子行业应对日益复杂的电磁环境挑战。
