晶圆定位边（wafer flat）和凹槽（notch）是晶圆制造过程中用于确定晶圆方向的重要特征，它们在晶圆的加工、对准和检测中发挥着至关重要的作用。

1. 晶圆定位边（Wafer Flat）

晶圆定位边是指晶圆外缘上平直的部分，它用于标记晶圆的特定方向，确保在晶圆的加工和处理过程中，晶圆能够正确地对准。可以把它想象成一个指南针的指针，帮助引导晶圆在设备中的正确摆放。

功能与作用：

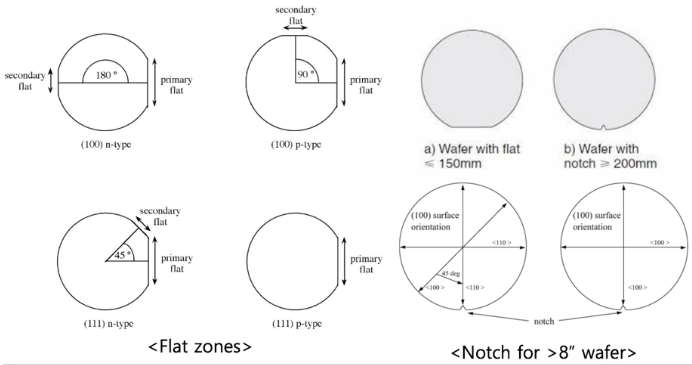

方向指示：定位边通常会显示晶圆的特定晶面方向。例如，对于P型<100>晶向的硅晶圆，定位边就可以帮助标示出其主要方向。这是因为不同晶向的硅晶体结构在物理和电性特性上有所不同，而晶圆定位边的作用就是确保在晶圆加工时，晶体方向得到正确识别。

对准标志：在晶圆制造中，需要进行多个步骤的对准操作，如光刻对准、刻蚀对准等。定位边就像是地图上的坐标标识，帮助设备对准晶圆位置，确保加工精度。

实例比喻：可以把晶圆的定位边比作一个拼图中的指示线，告诉我们应该如何正确地拼接各个部件。没有这些指示线，我们可能就无法正确地将拼图完成。

2. 晶圆凹槽（Wafer Notch）

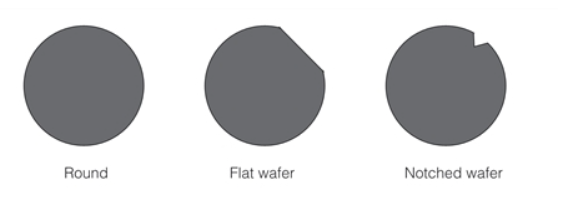

晶圆凹槽是晶圆外缘上一个小的切口或缺口。这个凹槽与定位边类似，也具有标示晶圆方向的作用，但它的形状和作用有所不同。通常，凹槽是一个物理上的缺口，而定位边是平直的。

功能与作用：

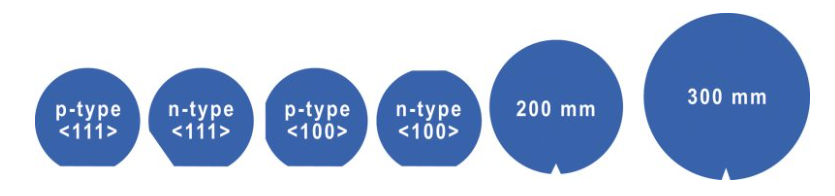

精确定位：凹槽通常用于提供更为精确的方向标识，尤其是在较大的晶圆（如300mm晶圆）中。通过凹槽，制造设备能够更容易地识别晶圆的方向，避免由于晶圆的旋转或轻微移动导致对准错误。

避免对准错误：凹槽作为标志点，可以帮助自动化设备更加稳定地在整个加工过程中保持晶圆的方向一致。它减少了人为错误，并提升了生产效率。

实例比喻：你可以把凹槽比作汽车轮胎的气门嘴位置，它虽然不影响轮胎的转动，但却是定位轮胎的一个关键点，确保了轮胎能够准确安装。

3. 晶圆定位边和凹槽的关系

晶圆定位边和凹槽在晶圆制造过程中是互为补充的。定位边为晶圆提供了一个大致的方向指示，而凹槽则为进一步精确定位提供了物理上的标记。两者在大多数应用中是同时存在的，尤其是在大尺寸晶圆（如300mm晶圆）中。

在晶圆加工中的协作作用：

定位边帮助确定晶圆的大致方向，确保晶圆的初步对准；

凹槽则进一步提供了一个物理特征，帮助设备更加精确地识别方向，确保整个制造过程中的精度。

4. 实际应用中的注意点

生产过程中的影响：定位边和凹槽的精度对整个晶圆的加工精度至关重要。如果这些特征的定位存在误差，可能会导致整个晶圆的电性特性不稳定，影响最终芯片的性能。因此，在生产过程中，确保这些特征的准确性是非常重要的。

标记方式的差异：不同的晶圆供应商可能会采用不同的标记方法，比如有些晶圆可能只有定位边，没有凹槽；而有些则可能在定位边的基础上再加上凹槽。设计这些标记时，必须考虑设备的兼容性和生产工艺的需求。

5. 总结

晶圆定位边和凹槽虽然在外观上有所不同，但它们共同起到标示晶圆方向、保证对准精度的重要作用。定位边类似于一条指南针，帮助我们确定大致方向；而凹槽则是一个更为 .的物理特征，帮助确保在制造过程中的方向一致性。这两者是现代晶圆制造中不可或缺的特征，尤其在大尺寸晶圆的生产中，起着更加关键的作用。
