SOI晶圆的结构、分类、优势、下游应用

老虎说芯|Tiger Chip|

2024-09-02 14:23:59 649

1. 什么是SOI技术？

SOI（Silicon-On-Insulator）是一种半导体制造技术，其中硅晶圆的一部分被绝缘层（通常是二氧化硅）隔离开来，这样可以有效地减少寄生电容和漏电流，提升器件性能。

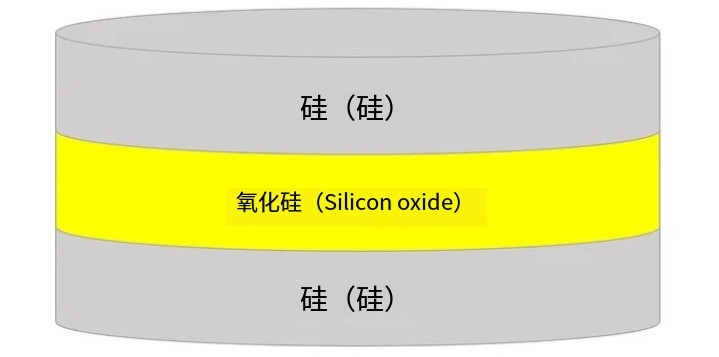

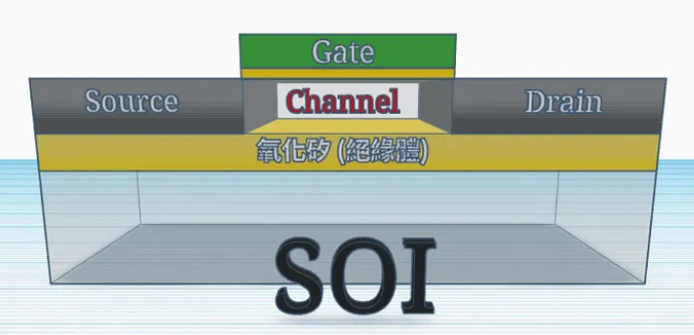

2. SOI晶圆的结构

SOI晶圆通常由三层组成：

顶层硅（Device Layer）：这是*终形成半导体器件的硅层。厚度通常为几十纳米到几微米，取决于具体应用。

绝缘层（Buried Oxide, BOX）：在顶层硅和基底硅之间，是一层薄薄的氧化硅（SiO?）层，通常厚度为几十到几百纳米。这一层起到电气隔离的作用，减少了器件的寄生效应。

基底硅（Substrate）：*底层通常是一个较厚的硅基底，起到机械支撑的作用。

3. SOI技术的优点

SOI技术相较于传统的体硅技术（Bulk Silicon），具有以下技术优势：

减少寄生电容：SOI结构中，器件与基底之间的绝缘层（BOX）大大减少了寄生电容，这使得电路的开关速度更快，功耗更低。
减少漏电流：绝缘层的存在减少了漏电流，尤其在低功耗应用中，这一点显得尤为重要。
抗辐射能力增强：SOI器件对辐射的敏感度较低，适用于航空航天和其他高辐射环境。
改善短沟道效应：在深亚微米工艺中，SOI结构能有效抑制短沟道效应，使得器件性能更稳定。

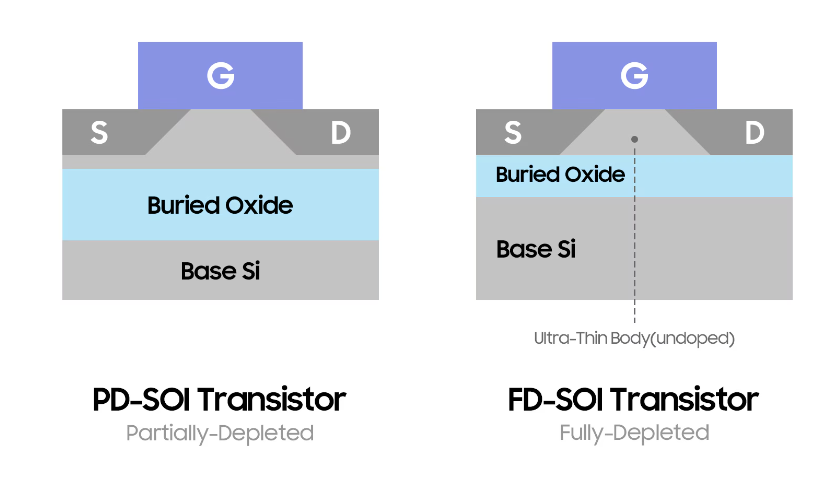

4. SOI器件的类型

完全耗尽型SOI（Fully Depleted SOI, FD-SOI）：在FD-SOI中，顶层硅薄到可以完全耗尽，这进一步减少了功耗并提高了器件速度。

部分耗尽型SOI（Partially Depleted SOI, PD-SOI）：PD-SOI中，顶层硅较厚，并未完全耗尽，因此寄生效应仍然存在，但工艺难度较低，适用于一些特定应用。

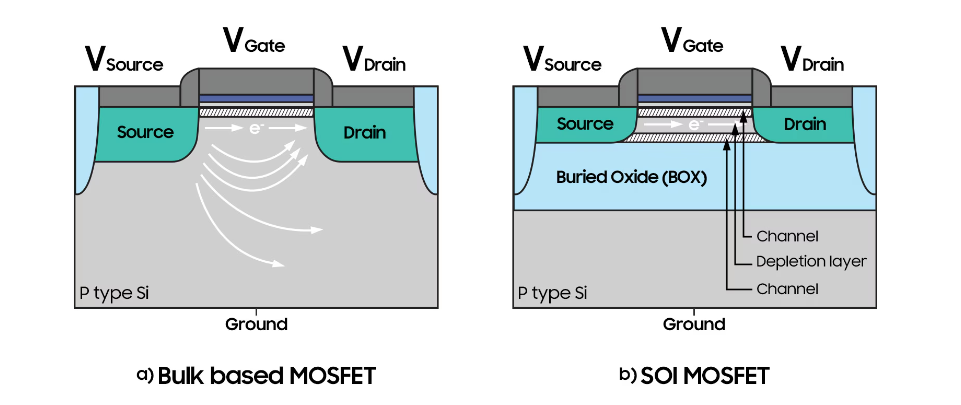

5. 传统体硅（Bulk Silicon）技术的局限性

在传统的体硅工艺中，硅基底直接作为器件的主要材料。随着半导体工艺尺寸不断缩小，传统体硅技术逐渐暴露出一系列局限性：

寄生电容增加：由于体硅中的器件与基底之间没有绝缘层，寄生电容较大，导致开关速度变慢和功耗增加。
短沟道效应加剧：随着特征尺寸的缩小，短沟道效应变得明显，导致阈值电压不稳定，影响器件性能。
漏电流增加：在超小尺寸下，漏电流的增加对功耗和可靠性产生负面影响，特别是在低功耗应用中。
热效应：体硅中的热传导路径复杂，导致局部热积累，进而影响器件性能和可靠性。

6. SOI技术的必要性

SOI技术通过在顶层硅和基底之间引入绝缘层（通常是二氧化硅），有效地克服了传统体硅技术的局限性。

下面是SOI技术的主要优势：

减少寄生电容，提高开关速度：SOI结构通过在器件层与基底之间引入一层绝缘氧化物，大幅降低了寄生电容。这直接提升了器件的开关速度和频率响应能力，使其在高性能计算和通信领域具有显著优势。
改善短沟道效应，提高器件性能：SOI技术能够有效减轻短沟道效应，这是因为绝缘层隔离了器件与基底的相互作用，从而保持了阈值电压的稳定性。这对于超小尺寸的器件尤为关键，可以显著提高工艺的可控性和产品的一致性。
降低漏电流，提升低功耗性能：由于绝缘层的存在，SOI器件具有更低的漏电流，这使得它们在低功耗和便携式应用中表现*，如智能手机、可穿戴设备和物联网设备。这种低功耗特性也有助于延长电池寿命和减少热管理需求。
增强抗辐射能力：SOI器件对辐射环境具有更强的耐受性，因为绝缘层能够阻止部分辐射引起的电荷积累和电流泄漏。这使得SOI技术成为航空航天、军事和高可靠性应用中的理想选择。
提升热管理能力：SOI技术的绝缘层减少了与基底的热耦合，从而更容易进行热管理。这在高密度集成电路中，尤其是3D集成和多芯片封装中，能够有效降低热积累对器件性能的影响。

7. SOI技术的应用

SOI技术被广泛应用于高性能微处理器、射频（RF）器件、低功耗消费电子产品和汽车电子等领域。尤其在需要高开关速度、低功耗和高可靠性的场景下，SOI技术展现了显著的优势，包括但不限于：高性能微处理器和服务器芯片、射频（RF）前端和高速通信芯片、航空航天和军事电子、高可靠性汽车电子。

4. 技术挑战和未来展望

虽然SOI技术具有显著的优势，但其制造成本较高，同时面临薄膜厚度控制和应力管理等技术挑战。SOI器件的热管理也不同于传统的体硅器件，需要特别设计。然而，随着先进工艺的进步和市场对高性能、低功耗需求的增加，SOI技术的前景依然广阔。未来的发展将集中于降低制造成本、提高工艺良率以及进一步优化器件性能。
