光罩（Mask），也称为掩膜版，是集成电路（IC）制造过程中核心且关键的元件之一。作为光刻技术的核心工具，光罩将设计好的电路图案转移到晶圆表面，其质量直接决定了芯片制造的精度和性能。

1. 光罩的基本结构

光罩是一种特殊的“模版”，由两部分组成：

基底材料：石英。石英具有高透明度和低热膨胀系数的特性，是光罩的主体。其透明性使得光源可以穿透，而低热膨胀系数确保其在加工和使用中形状稳定，不会因温度变化而发生变形。

遮光材料：铬。铬是一种高稳定性、耐腐蚀的金属材料，镀在石英表面形成遮光图案。设计的电路图形就是通过对铬进行精确的图形化处理实现的。

类比：可以将光罩比喻为印刷中的“印版”，石英就像一张优质的透明底纸，而铬图案是我们设计好的文字或图案，用来投影到“印刷纸”（晶圆）上。

2. 光罩的制造工艺

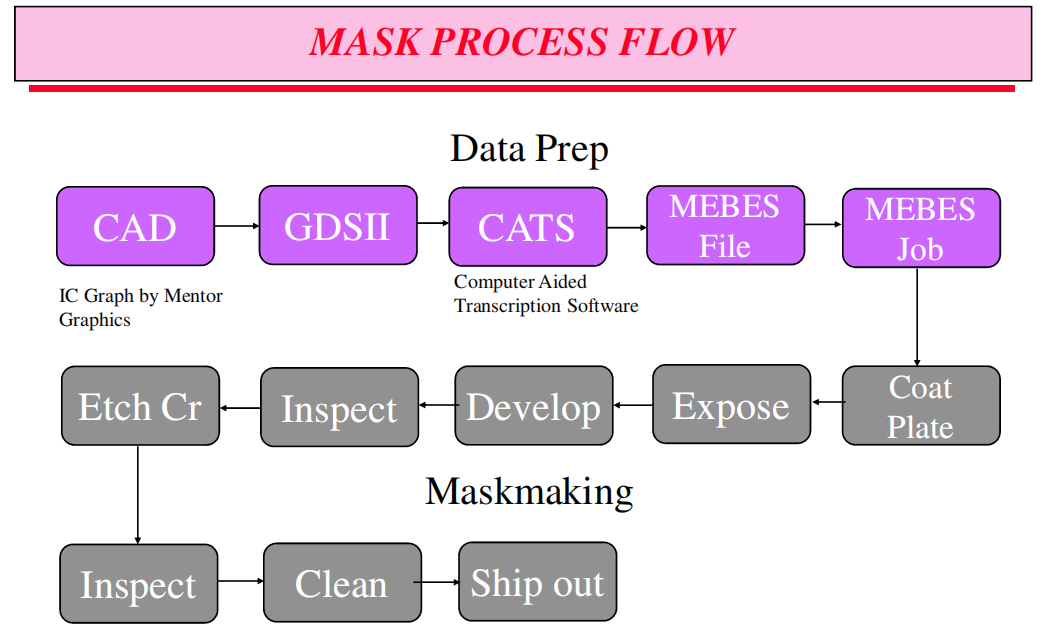

光罩的核心在于如何将设计的图案精确地“刻”到铬层上。这一过程需要经过多步工艺，核心步骤包括以下几点：

2.1 镀膜

将一层均匀的铬薄膜沉积在石英基底上，这是光罩制作的起点。此过程通常采用物理气相沉积（PVD）技术，确保铬层的厚度均匀。

2.2 涂胶

在铬层表面均匀涂上一层感光胶。这层感光胶能够对电子束产生敏感响应，是电子束曝光的关键材料。

2.3 曝光（电子束曝光）

采用电子束曝光机对光罩进行图形化处理。电子束通过扫描的方式在感光胶上写入设计的电路图案。由于电子束的波长极短，可以实现纳米级分辨率。

2.4 显影

曝光后，将光罩置于显影液中处理，去除被电子束曝光的部分感光胶，从而形成图案。

2.5 刻蚀

通过化学刻蚀或等离子刻蚀技术，将显影后裸露出来的铬层去除，仅保留未被电子束照射的部分。*终，铬图案成为电路设计的真实体现。

2.6 清洗和检验

完成图案刻蚀后，需要彻底清洗光罩以去除残余物质，随后进行严格的光学与电子显微检查，以确保图案的尺寸、形状和对准精度达到要求。

类比：可以将整个过程看作“雕刻”。石英是底板，铬是覆盖的金属层，电子束就像雕刻刀，用高精度的方法将设计图案“雕”到铬层上。

3. 光罩在光刻中的作用

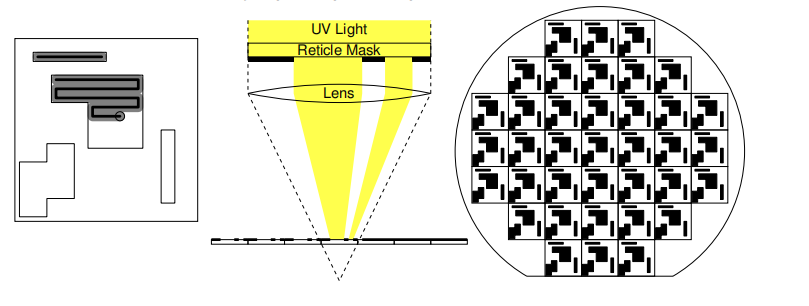

在光刻工艺中，光罩扮演着“投影模版”的角色。其作用是将设计的电路图案通过光刻机的光源转移到涂有光刻胶的晶圆表面。具体过程如下：

曝光：光源（如248nm的KrF或193nm的ArF激光）通过光罩的透明区域，将光罩上的图案投影到晶圆表面。

显影：晶圆表面涂布的光刻胶发生化学变化，显影后形成与光罩一致的图案。

刻蚀：显影后的图案通过刻蚀工艺转移到晶圆上的特定材料层。

值得注意的是，光罩上的图案一般是电路设计图的4倍大小（放大比例为4:1），通过光刻机的投影系统，将其缩小到1/4后投影到晶圆上。这种缩小不仅提高了分辨率，还降低了制造误差。

类比：光罩就像是投影仪的“幻灯片”，通过光的投射，将图案映射到屏幕（晶圆）上。

4. 光罩技术的挑战与优化

随着芯片制程的推进，光罩制造和使用面临越来越多的挑战。为了解决高精度光刻的需求，人们在光罩技术中引入了多种先进优化措施：

4.1 光学邻近修正（OPC）

由于光的衍射效应，光罩上的某些图案可能在晶圆上转移时发生形状偏差。OPC技术通过对光罩图案进行精确调整（如添加辅助图形），补偿可能的衍射误差。

比喻：就像在画画时考虑光影效果提前调整颜色浓淡，以确保*终作品更接近真实。

4.2 相移光罩（Phase-Shift Mask, PSM）

相移光罩通过在某些区域引入相位差（如在石英上刻凹槽或使用特殊材料），增强图案的对比度，提升分辨率。这种方法特别适用于极小特征尺寸的转印。

4.3 EUV光罩的特殊性

EUV（极紫外光，13.5nm）光刻机是先进制程的关键，但EUV光源的高能量对光罩材料提出了更严苛的要求。传统的石英基底和铬图案已经无法满足需求，需使用多层膜和更复杂的反射结构。

4.4 防尘与保护：Pellicle的应用

由于光罩极其敏感，任何灰尘或颗粒都会影响*终芯片的图案质量。为此，光罩表面覆盖一层透明保护膜（Pellicle），即便有灰尘落在保护膜上，也不会影响实际的曝光效果，因为灰尘并未处于焦平面。

比喻：Pellicle就像是手机屏幕上的贴膜，既能保护屏幕又不会影响显示效果。

5. 光罩制造对产业的意义

光罩的制造是集成电路产业链中不可或缺的一环。其复杂性和精度要求极高，直接关系到芯片生产的成败。然而，目前全球高端光罩制造设备和材料严重依赖少数*和企业，中国在这一领域仍存在明显的短板。

5.1 技术壁垒

设备：先进电子束曝光机由国际巨头垄断，制造成本极高。

材料：高纯度石英和特殊涂层材料长期依赖进口。

经验积累：光罩的设计和制造需要丰富的工艺经验和长期的技术研发。

5.2 自主研发的重要性

国产化光罩的突破将极大提升中国芯片制造的自主能力。因此，无论是从光罩材料、设备，还是工艺技术方面，都需要投入大量资源进行研发。

总结。光罩是连接芯片设计与制造的桥梁，其精度和质量直接决定了芯片的性能与良率。同时，随着先进制程节点的推进，光罩的技术门槛和复杂性不断提高，对材料、设备、工艺等提出了全新的挑战。
