晶圆制造行业的Scaling效应如何理解？

老虎说芯|Tiger Chip|

2024-08-13 11:58:41 1050

半导体行业的Scaling效应可以通过三个“定律”来理解：Moore’s Law、Dennard’s Law和Rock’s Law。这些定律共同构成了半导体技术发展的框架，理解它们对于推动技术创新和应对未来挑战至关重要。

摩尔定律推动了晶体管密度的快速提升，带来了计算性能的巨大飞跃，但面临物理极限和成本增加的挑战。

Dennard定律：描述了功耗随尺寸缩小的比例缩放，但在超微缩技术节点面临失效，导致功耗问题显现。

Rock定律：揭示了制造成本的指数增长，对半导体行业的资本投入提出了巨大挑战，限制了新进入者。

1. Moore’s Law（摩尔定律）

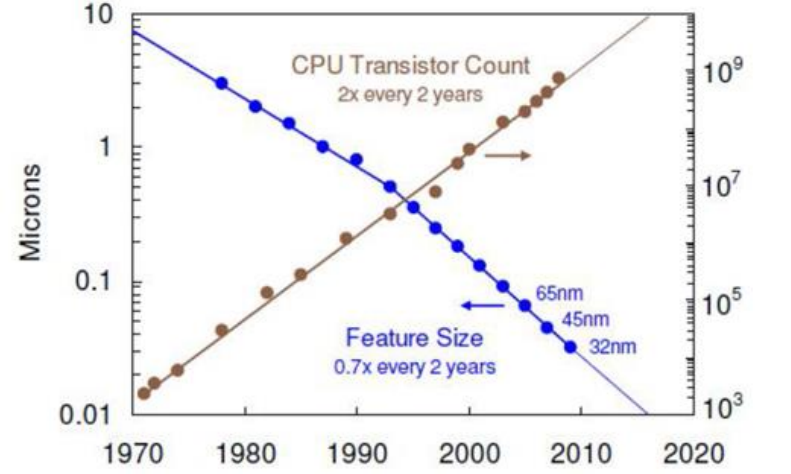

定义：摩尔定律由英特尔公司联合创始人戈登·摩尔（Gordon Moore）于1965年提出，指出集成电路上可容纳的晶体管数量每隔18-24个月就会增加一倍，同时价格不变或下降。

技术背景：

晶体管密度：通过技术进步，半导体工艺技术节点（如从10nm到7nm再到5nm）不断缩小，每单位面积上的晶体管数增加。

性能提升：更高的晶体管密度通常意味着更高的处理性能，因为在相同的芯片面积上可以集成更多的逻辑门和存储单元。

成本效益：在摩尔定律的早期阶段，由于规模经济效应，单位晶体管的成本也在不断下降。

技术挑战：

物理极限：随着制程技术不断向更小的工艺节点发展，遇到的物理和材料学挑战越来越大，比如量子隧穿效应和散热问题。

成本增加：先进制程设备和研发费用极高，使得持续的微缩技术经济性受到质疑。

2. Dennard’s Law（Dennard定律）

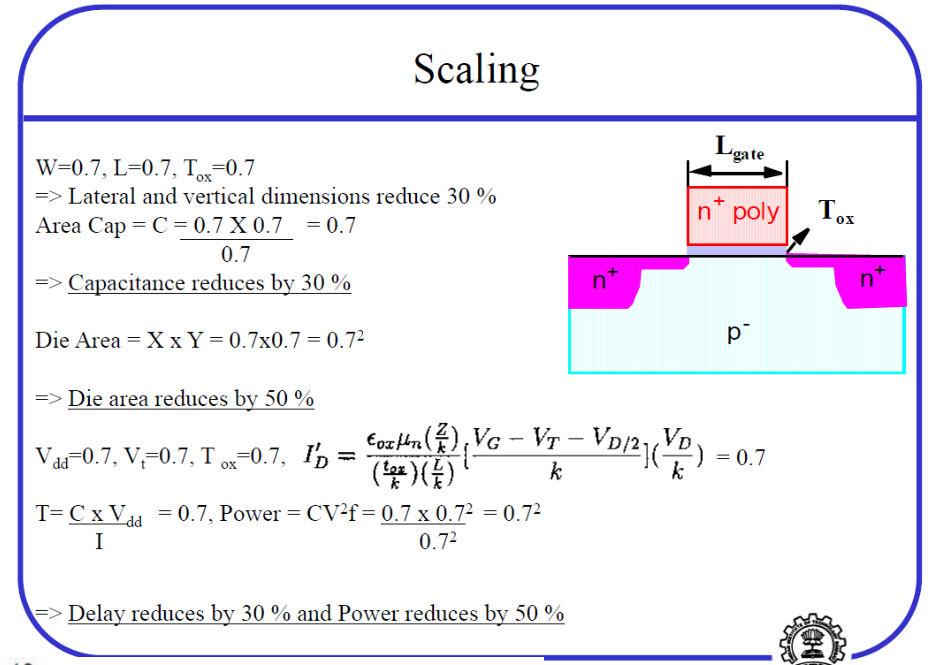

定义：Dennard定律由Robert Dennard及其同事在1974年提出，指出当晶体管缩小时，功耗和电压成比例缩小，从而使得功率密度（每单位面积的功率消耗）保持恒定。

技术背景：

动态功耗：功耗主要由动态功耗（动态功耗与电压的平方成正比）和静态功耗组成。

电压缩放：Dennard定律假设晶体管电压可以随着尺寸缩小而降低，从而使得功耗不随晶体管密度增加而增加。

技术挑战：

电压缩放的限制：随着技术节点继续缩小，降低电压变得越来越困难，导致Dennard缩放失效。

漏电流问题：静态功耗（漏电流）随着晶体管尺寸缩小而增加，导致总功耗上升。

3. Rock’s Law（Rock定律）

定义：Rock定律由Arthur Rock提出，指出新一代半导体制造工厂（晶圆厂）的成本大约每四年翻一番。

技术背景：

制造成本：制造晶圆的成本极高，包括设备、材料和运行费用。先进工艺节点需要更先进、更昂贵的设备。

资本投入：建造和运营新一代晶圆厂需要大量的资本投入，导致进入门槛高和风险大。

技术挑战：

经济性：随着制造成本急剧上升，仅有少数几家公司能够承担如此高昂的费用。

投资回报：新一代技术的商业回报不确定，使得投资风险增加。
