栅极（Gate）的基本原理、材料选择和工艺方法

老虎说芯|Tiger Chip|

2025-04-02 22:06:28 1056

在晶体管 .里，如果将晶体管比作一个可控的“水龙头”，那么栅极（Gate）就如同控制龙头开关的阀门，其重要性不言而喻。随着半导体工艺进入纳米时代，栅极的材料与制造工艺不断进步，成为提升器件性能的关键之一。

栅极的技术背景与工作原理

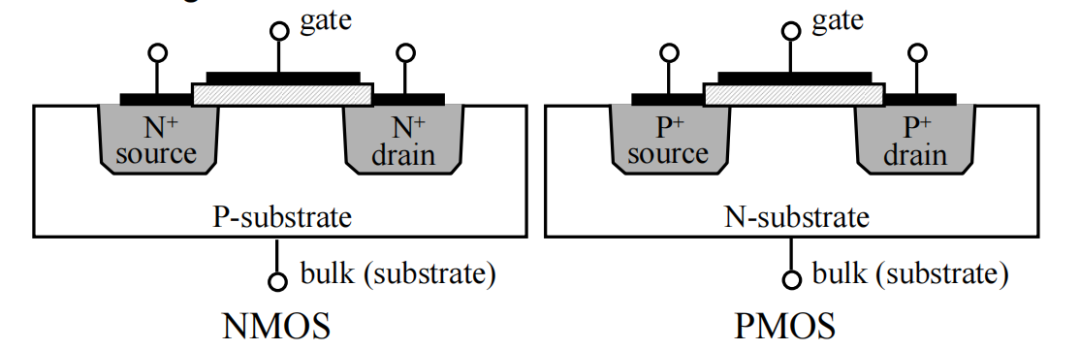

晶体管中的栅极位于源极（Source）与漏极（Drain）之间，通过外加电压控制半导体沟道内载流子的浓度，从而精确调控源漏间电流的导通与截止。以金属-氧化物-半导体（MOS）晶体管为例，当在栅极上施加特定电压时，会在栅氧化层下方形成一个载流子通道，电流便可从源极流向漏极，实现晶体管的“开”状态。反之，当栅极电压低于阈值电压时，通道消失，晶体管处于“关”状态。

栅极材料的演进与关键选择

栅极材料的发展历程反映着半导体技术的迭代进步，经历了从传统材料到先进金属材料的深刻变革。

传统的多晶硅栅极：在早期工艺节点中，多晶硅因工艺成熟、技术路线简单而广泛采用。然而，随着特征尺寸不断缩小，多晶硅固有的高电阻特性、与高介电常数（High-k）材料兼容性不足等缺陷逐渐显现，导致性能瓶颈。
先进金属栅极：为突破多晶硅栅极的局限性，业界转向具有低电阻率、高导电性、 .工艺兼容性的金属材料。例如钨（W）、钛（Ti）、钽（Ta）、钴（Co）等金属或相应的金属硅化物被逐步引入工艺中，满足低功耗、高性能的芯片要求。
功函数调节材料：为了实现更精确的阈值电压（Vt）调控，设计人员通常会针对N型和P型MOS器件分别选用不同功函数的金属层。这种材料选择上的差异化设计能够优化器件性能，使其在不同的电路应用场景下达到最佳状态。

栅极制造关键工艺详解

随着半导体制造步入纳米级精度时代，栅极结构制造成为一项集精密材料处理和高精度制造工艺于一体的关键技术环节。

原子层沉积（Atomic Layer Deposition，ALD）：ALD技术通过逐个原子层 .沉积工艺，制备极薄且均匀的高介电常数绝缘层（如氧化铪）和金属膜。ALD优势在于膜厚均匀性、界面精细控制，使得纳米级工艺节点下的漏电流与功耗得以大幅降低。
化学机械抛光（Chemical Mechanical Polishing，CMP）：在栅极制备过程中，CMP工艺对栅极材料进行表面平坦化，以保证栅极与其他结构间界面的平整性。这一过程避免了金属材料在后续制造环节的污染和工艺不兼容问题，确保器件的良品率与性能稳定性。
图案化与精密刻蚀技术：光刻技术结合干法刻蚀（Dry Etching）工艺，共同完成栅极的精细结构定义。在纳米尺度下，对线宽控制的精确度与刻蚀形貌的稳定性至关重要，这不仅影响器件的性能，也关系到芯片的整体可靠性。

金属栅极的先进工艺技术：伪栅极替换（Replacement Gate）工艺

随着FinFET、GAA（Gate-All-Around）等先进晶体管结构兴起，栅极工艺也进入伪栅极替换时代。这种工艺包括：

虚设栅极形成：首先以易于移除的材料（如多晶硅）制备栅极结构模板，完成晶体管周边结构的加工与侧墙形成。
替换虚设栅极材料：通过湿法或干法刻蚀技术选择性地移除虚设栅极，然后利用ALD等先进方法沉积高质量的高介电层与功函数金属，再以钨、钴等金属材料进行沟槽填充。
CMP平坦化工艺：将栅极结构多余金属材料精密移除，确保晶圆表面的高平整性，满足后续互联工艺的严格要求。

栅极工艺的类比讲解

栅极结构的制造工艺如同建筑高楼的“钢筋混凝土”施工环节：

ALD沉积
类似于逐层 .涂抹水泥砂浆，精细控制每一层的厚度与均匀性；
CMP平坦化
如同地板打磨抛光，将表面不规则凸起精细磨平，确保最终地面平整光滑；
伪栅极替换工艺
则类似于建筑中利用模板预留的空腔空间，再精确灌注高强度混凝土以形成最终结构体，完成质量更高、性能更优的结构设计。

这种形象类比有助于工程师直观理解复杂工艺背后的技术精髓。

栅极技术不断发展革新，从传统多晶硅演变为先进的金属栅极与功函数调节结构。如今，以FinFET、GAA为代表的三维结构晶体管时代对栅极的制造精度、材料选择和界面控制提出更高要求。展望未来，随着半导体产业迈向更小节点，新兴材料（如二维材料、碳基材料）的研究与开发将可能引领栅极技术的下一轮变革，为半导体器件性能提升和功耗降低创造更广阔的空间。
