瞬态抑制二极管ESD5451L

一、产品概述

ESD5451L是一款高性能的双向瞬态抑制二极管，专为保护敏感电子设备免受瞬态过电压冲击而设计。它能够有效抑制由静电放电、电快速瞬变脉冲群等引起的电压尖峰，确保电子设备的安全运行。

二、产品特点

1. 双向保护：ESD5451L采用双向设计，可同时保护电路的正负极，为电路提供*的保护。

2. 低反向截止电压：反向截止电压仅为5V，能够有效降低电路中的能耗，提高电路的效率。

3. 高击穿电压：击穿电压最小值为5.6V，能够在瞬间响应过电压冲击，确保电路的安全。

4. 大峰值脉冲电流：在10/1000μs的脉冲条件下，峰值脉冲电流可达5A，能够承受较大的瞬态电流冲击，保护电路不受损坏。

5. 低钳位电压：最高钳位电压仅为12V，能够将过电压限制在安全范围内，保护敏感电子元件。

三、应用场景

ESD5451L适用于各种需要过电压保护的电子设备，如手机、平板电脑、笔记本电脑、智能穿戴设备等。它能够有效防止静电放电、电快速瞬变脉冲群等引起的电压尖峰，保护设备的正常运行。

四、技术参数

• 极性：双向

• 反向截止电压（Vrwm）：5V

• 击穿电压（最小值）：5.6V

• 峰值脉冲电流（Ipp）@10/1000μs：5A

• 最高钳位电压：12V

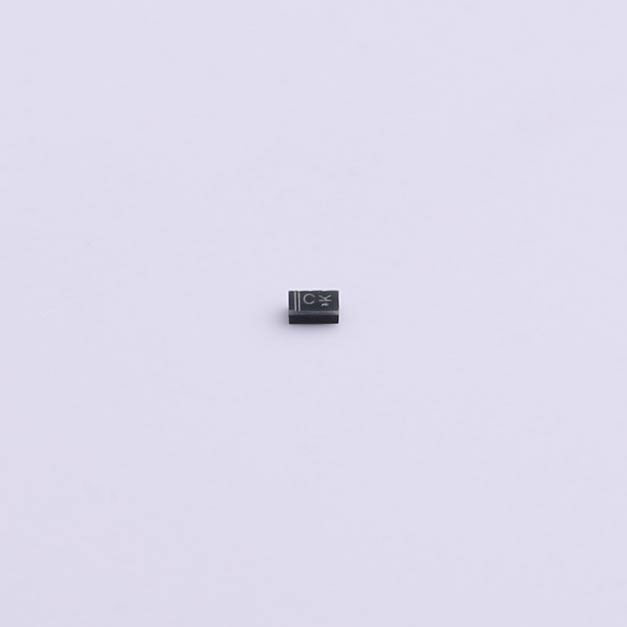

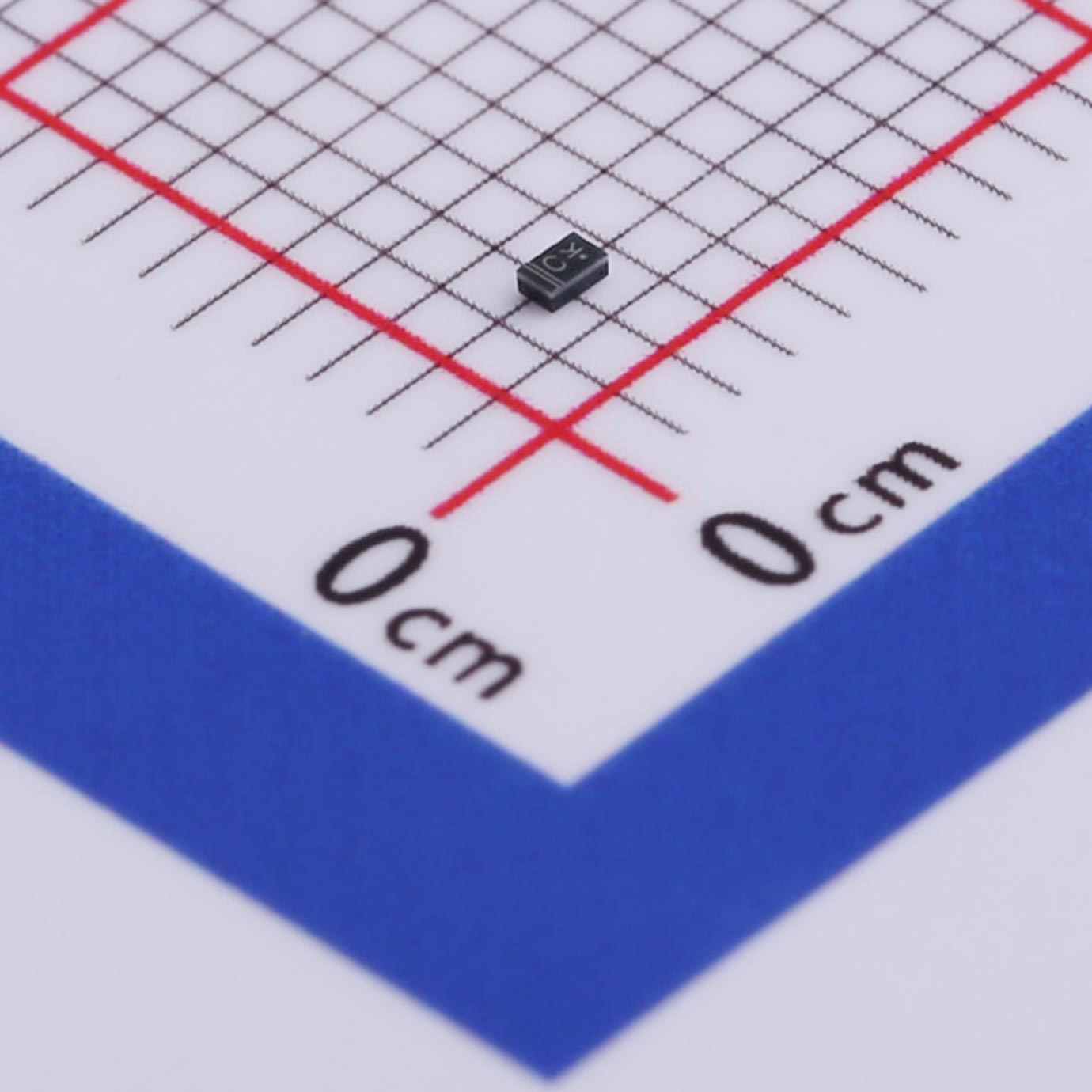

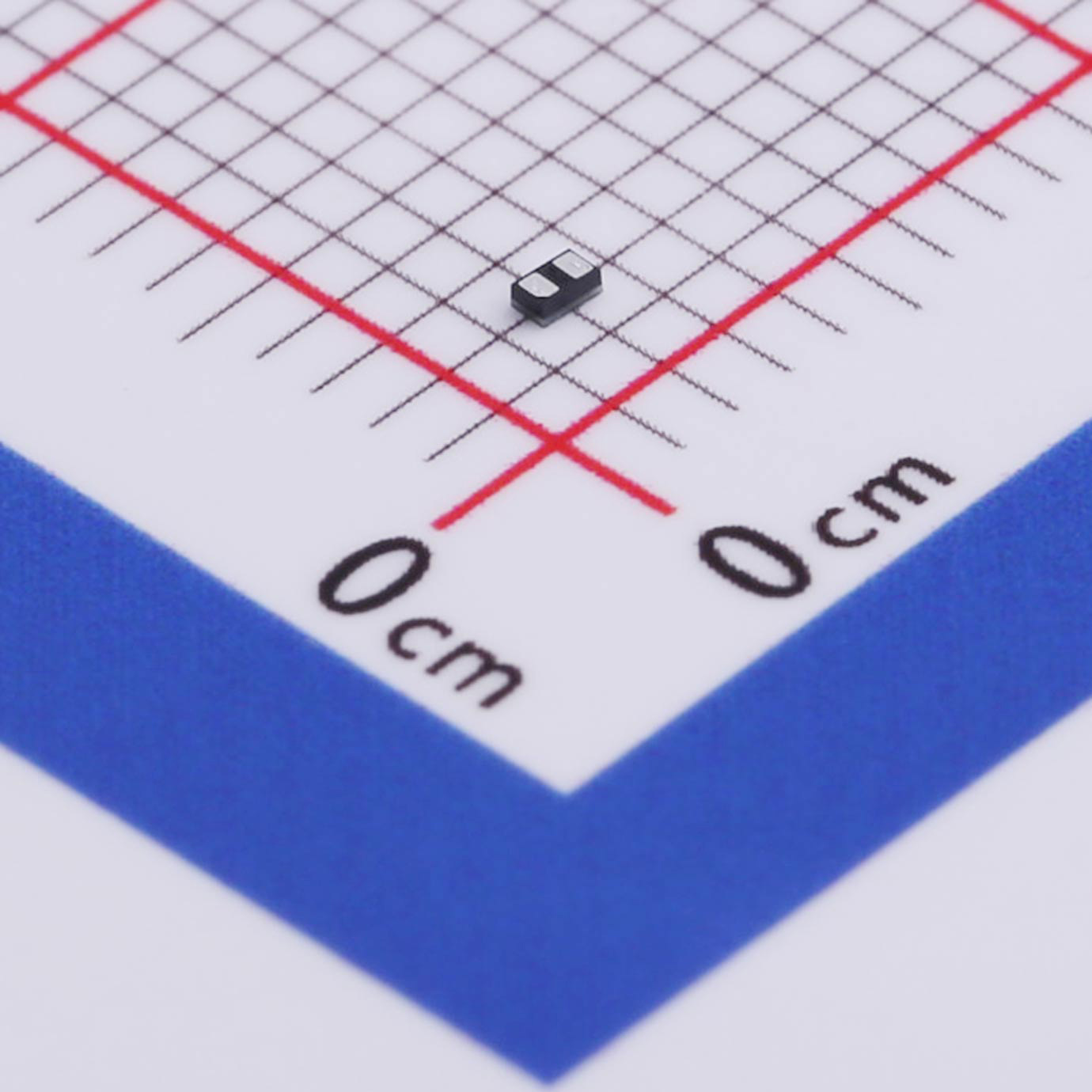

五、封装与尺寸

ESD5451L采用紧凑的封装设计，尺寸小巧，便于安装在各种电子设备中，节省空间。
