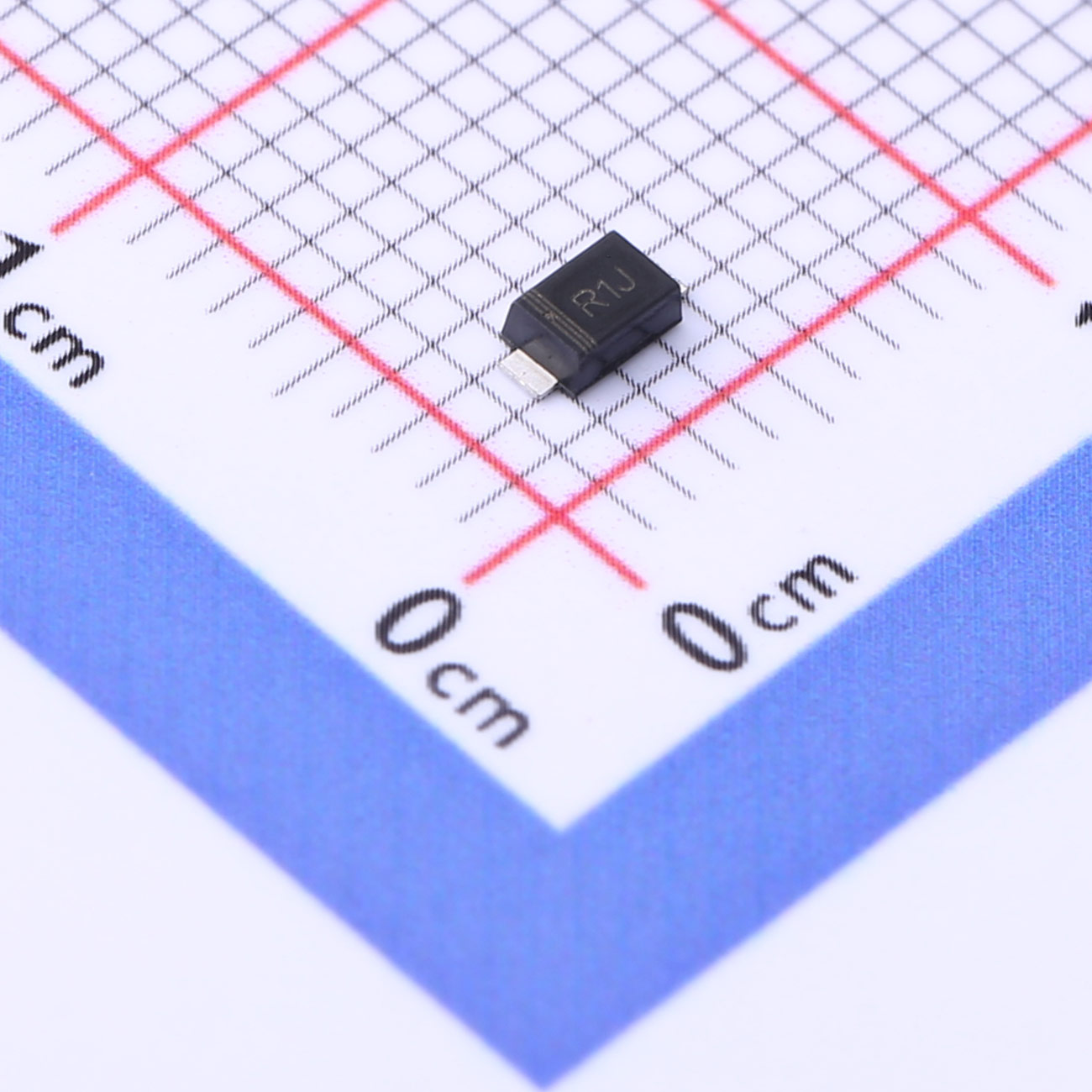

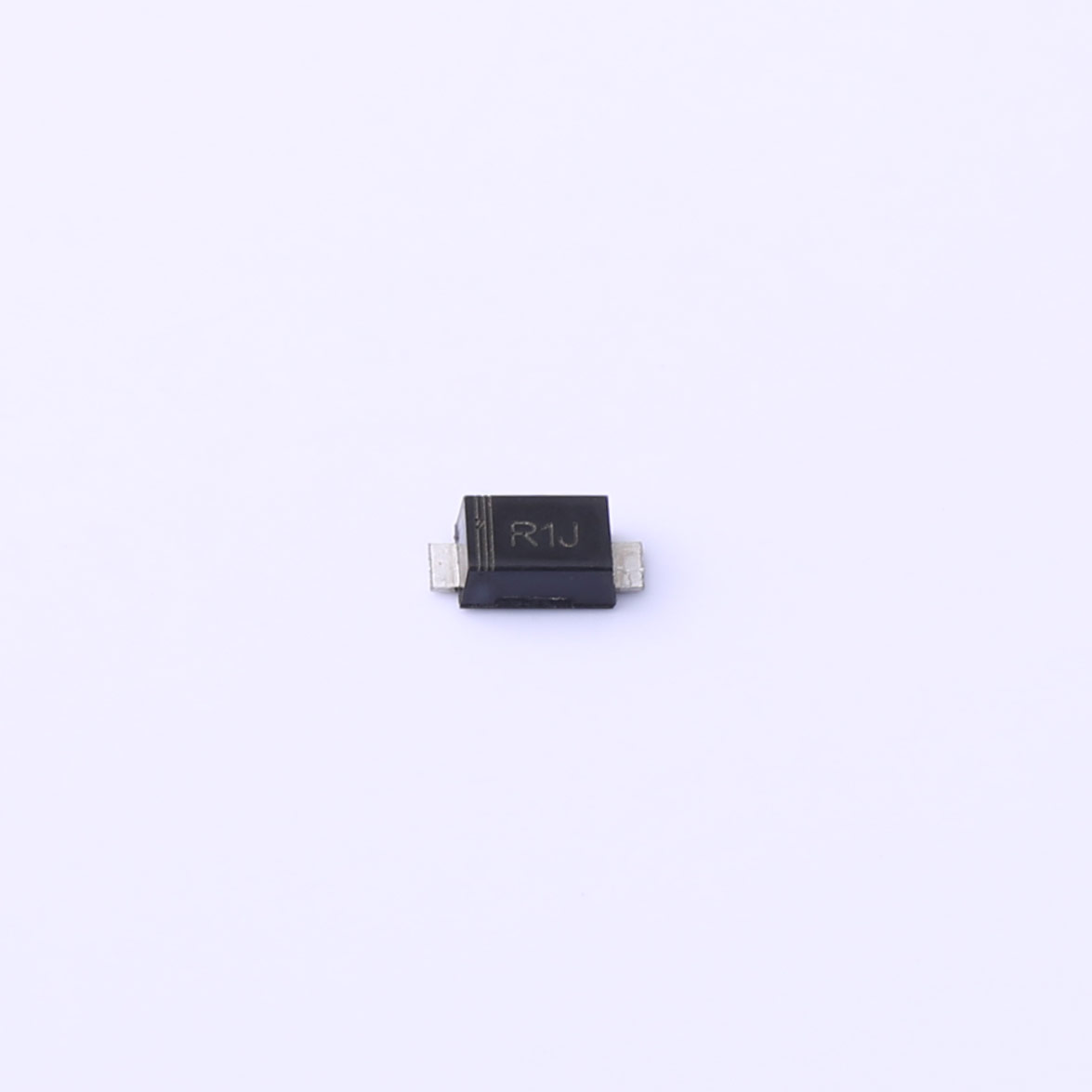

快恢复二极管F1J

一、产品概述

快恢复二极管 F1J 是一款高性能的半导体器件，专为满足现代电力电子系统中对快速开关和高效率的需求而设计。它采用先进的制造工艺，结合了高反向耐压、大电流承载能力和快速反向恢复时间的特点，广泛应用于开关电源、逆变器、电机驱动等领域。

二、主要参数

• 反向耐压 (VRRM)：600V，能够承受高达 600V 的反向电压，确保在高电压应用中的稳定性。

• 平均整流电流 (IO)：1A，可承载 1A 的平均整流电流，适用于中小功率电路。

• 正向压降 (VF)：1.3V @ 1A，低正向压降有助于减少功率损耗，提高电路效率。

• 反向电流 (IR)：5mA @ 600V，低反向漏电流确保在反向偏置时的高阻态，提高电路可靠性。

• 反向恢复时间 (trr)：250ns，快速的反向恢复时间使其适合高频开关应用，减少开关损耗。

• 封装形式：SOD-123FL，紧凑的封装设计，便于安装和集成，适合高密度电路板设计。

三、产品特点

• 快速开关性能：250ns 的快速反向恢复时间，确保在高频开关应用中的高效性能，减少开关损耗。

• 高可靠性：低反向漏电流和高反向耐压能力，确保在高电压和高功率应用中的长期稳定性。

• 高效能设计：低正向压降减少了导通状态下的功率损耗，提高了整个电路的效率。

• 紧凑封装：SOD-123FL 封装形式，节省空间，便于在紧凑的电路板上使用。

四、应用场景

快恢复二极管 F1J 广泛应用于以下领域：

• 开关电源：在 DC-DC 转换器、AC-DC 适配器中作为整流元件，提高电源转换效率。

• 逆变器：在光伏逆变器、UPS 电源中，用于高频开关和能量转换。

• 电机驱动：在无刷直流电机、步进电机驱动电路中，提供高效的整流和保护功能。

• 高频电路：在高频通信设备、雷达系统中，作为关键的开关元件。
