快恢复二极管FR107

快恢复二极管FR107

快恢复二极管 FR107 是一款高性能的半导体器件,专为高电压、高效率的电力电子应用而设计。

VRRM(V):1000V
IO(A):1A
VF(V):1.3V
IR(μA):5μA
trr(ns):500ns
Package:SOD-123FL

下载数据手册 在线咨询

一、产品概述

快恢复二极管 FR107 是一款高性能的半导体器件,专为高电压、高效率的电力电子应用而设计。它结合了高反向耐压、低正向压降、快速反向恢复时间和极低的反向漏电流,能够有效提高电路的效率和可靠性,广泛应用于开关电源、逆变器、电机驱动等领域。

二、主要参数

  • 反向耐压 (VRRM):1000V,能够承受高达 1000V 的反向电压,确保在高电压环境下的稳定性。

  • 平均整流电流 (IO):1A,可承载 1A 的平均整流电流,适用于中小功率电路。

  • 正向压降 (VF):1.3V @ 1A,低正向压降有助于减少功率损耗,提高电路效率。

  • 反向电流 (IR):5μA @ 1000V,极低的反向漏电流确保在反向偏置时的高阻态,提高电路可靠性。

  • 反向恢复时间 (trr):500ns,快速的反向恢复时间使其适合高频开关应用,减少开关损耗。

  • 封装形式:SOD-123FL,紧凑的封装设计,便于安装和集成,适合高密度电路板设计。

三、产品特点

  • 高电压承受能力:1000V 的反向耐压能力,使其在高电压应用中表现*,能够有效防止击穿。

  • 低正向压降:1.3V 的低正向压降减少了导通状态下的功率损耗,提高了整个电路的效率。

  • 快速反向恢复:500ns 的快速反向恢复时间,确保在高频开关应用中的高效性能,减少开关损耗。

  • 极低反向漏电流:5μA 的极低反向漏电流,确保在反向偏置时的高阻态,提高电路的稳定性和效率。

  • 高可靠性:经过严格的质量控制和测试,确保在各种复杂工作环境下的长期稳定性。

  • 紧凑封装:SOD-123FL 封装形式,节省空间,便于在紧凑的电路板上使用。

四、应用场景

快恢复二极管 FR107 广泛应用于以下领域:

  • 开关电源:在 DC-DC 转换器、AC-DC 适配器中作为整流元件,提高电源转换效率。

  • 逆变器:在光伏逆变器、UPS 电源中,用于高频开关和能量转换。

  • 电机驱动:在无刷直流电机、步进电机驱动电路中,提供高效的整流和保护功能。

  • 高频电路:在高频通信设备、雷达系统中,作为关键的开关元件。


支持

如果您需要设计/技术支持,请告知我们并填写 应答表 我们会尽快回复您。


Longevity

The Longevity Program is aimed to provide our customers information from time to time about the expected time that our products can be ordered. The NLP is reviewed and updated regularly by our executive Management Team. View our longevity program here.

相关产品

快恢复二极管FR107

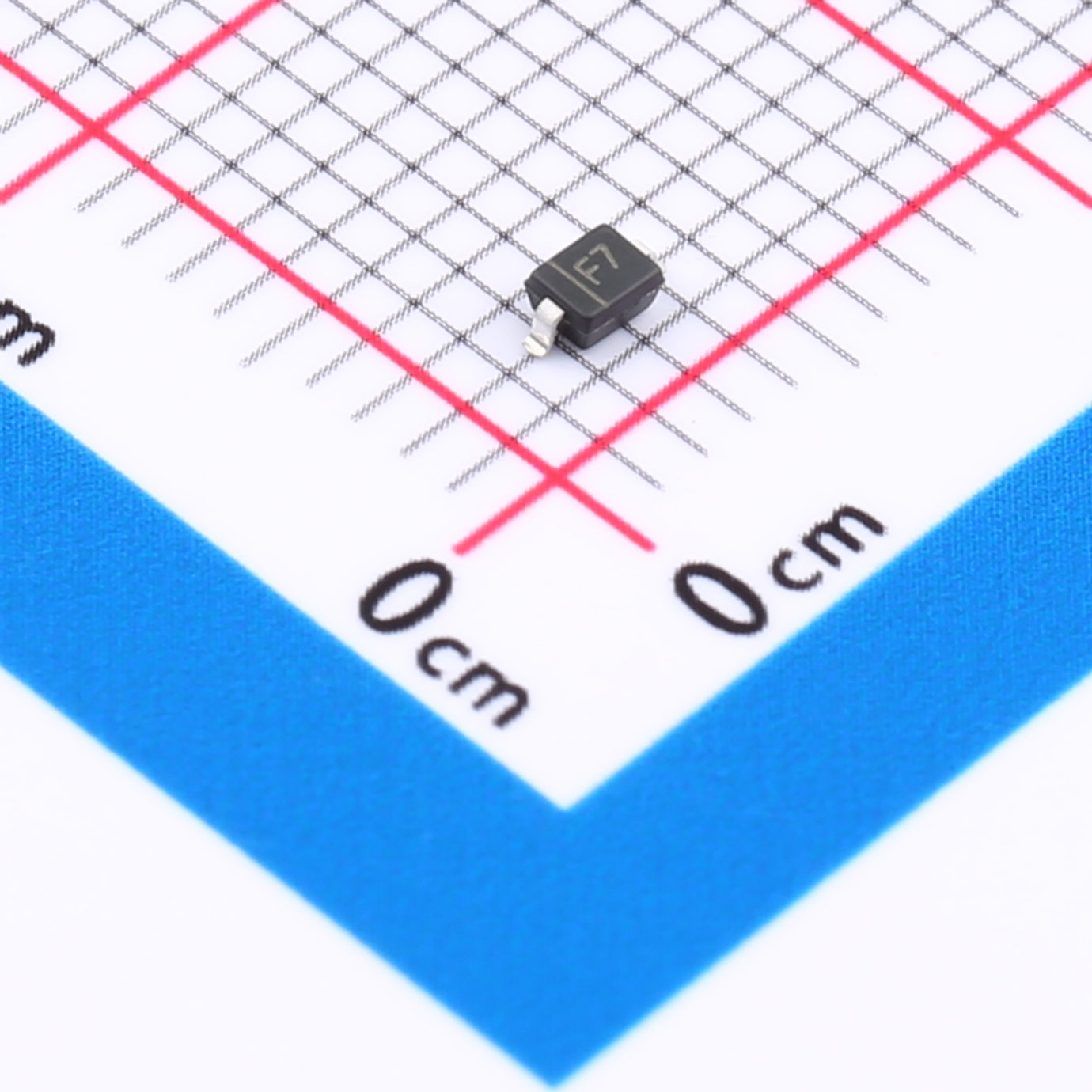

快恢复二极管FR107WS
