产品名称
MOS管 SL403
制造商
萨科微Slkor
概述
SL403是一款高性能的P沟道MOS场效应晶体管。它的设计旨在提供可靠的开关和线性放大，适用于多种电子应用。优秀的电气性能和高功率容忍性使其成为许多应用的理想选择。
电气特性
漏源电压(Vdss): -30V
连续漏极电流(Id): -70A
导通电阻(RDS(on)@Vgs,Id): 5.1mΩ@-20V, -20A
阈值电压(Vgs(th)@Id): 2.5V@-250uA
封装和引脚
SL403采用TO-252-3封装，具有以下引脚：
漏源极 (D): 连接到正极。
栅极 (G): 控制MOSFET的导通。
源极 (S): 连接到负载并接地。
产品优势
适应性强: 适用于多种电子应用。
高电压容忍性: 适用于各种应用，包括电源系统和电机控制。
高功率处理能力: 可靠地处理大电流和高功率应用。
低导通电阻: 最小化导通损耗，提高能效。
低阈值电压: 有助于实现低压控制和高效能。
应用领域
SL403广泛应用于：
电源设计: 包括开关电源和电源适配器。
电机驱动: 用于控制各种类型的电机。
汽车电子: 适用于汽车电子系统中的功率管理和控制。
安装和使用
在设计电路和集成SL403时，请参考制造商提供的技术规格和应用手册。确保适当的散热设计以维持设备的性能和可靠性。

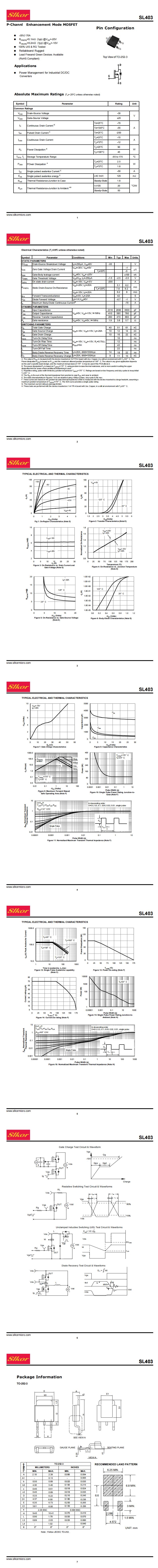

| 文件名称 | 标题 | 说明 |
|---|---|---|
| SL403 TO-252.pdf | SL403 TO-252 | - |
